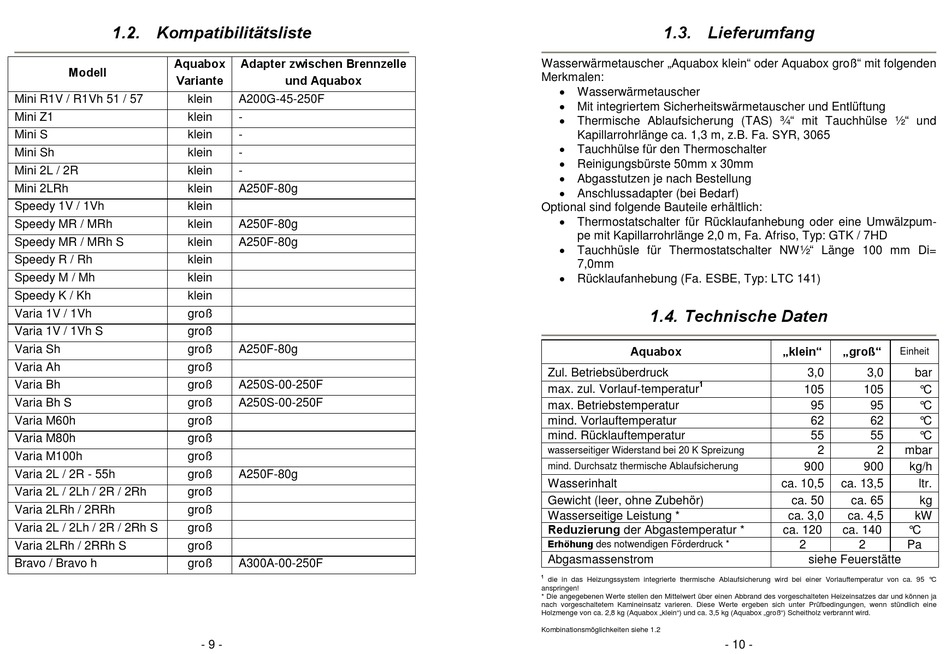

1.2. Kompatibilitätsliste
Aquabox
Modell
Variante
Mini R1V / R1Vh 51 / 57 klein
Mini Z1 klein
Mini S klein
Mini Sh klein
Mini 2L / 2R klein
Mini 2LRh klein
Speedy 1V / 1Vh klein
Speedy MR / MRh klein
Speedy MR / MRh S klein
Speedy R / Rh klein
Speedy M / Mh klein
Speedy K / Kh klein
Varia 1V / 1Vh groß
Varia 1V / 1Vh S groß
Varia Sh groß
Varia Ah groß
Varia Bh groß
Varia Bh S groß
Varia M60h groß
Varia M80h groß
Varia M100h groß
Varia 2L / 2R - 55h groß
Varia 2L / 2Lh / 2R / 2Rh groß
Varia 2LRh / 2RRh groß
Varia 2L / 2Lh / 2R / 2Rh S groß
Varia 2LRh / 2RRh S groß
Bravo / Bravo h groß
Adapter zwischen Brennzelle
und Aquabox
A200G-45-250F
-
-
-
-
A250F-80g
A250F-80g
A250F-80g
A250F-80g
A250S-00-250F
A250S-00-250F
A250F-80g
A300A-00-250F
- 9 -

1.3. Lieferumfang

Wasserwärmetauscher „Aquabox klein" oder Aquabox groß" mit folgenden
Merkmalen:
 Wasserwärmetauscher
 Mit integriertem Sicherheitswärmetauscher und Entlüftung
 Thermische Ablaufsicherung (TAS) ¾" mit Tauchhülse ½" und
Kapillarrohrlänge ca. 1,3 m, z.B. Fa. SYR, 3065
 Tauchhülse für den Thermoschalter
 Reinigungsbürste 50mm x 30mm
 Abgasstutzen je nach Bestellung
 Anschlussadapter (bei Bedarf)
Optional sind folgende Bauteile erhältlich:
 Thermostatschalter für Rücklaufanhebung oder eine Umwälzpum-
pe mit Kapillarrohrlänge 2,0 m, Fa. Afriso, Typ: GTK / 7HD
 Tauchhüsle für Thermostatschalter NW½" Länge 100 mm Di=
7,0mm
 Rücklaufanhebung (Fa. ESBE, Typ: LTC 141)

1.4. Technische Daten

Aquabox
Zul. Betriebsüberdruck
1
max. zul. Vorlauf-temperatur
max. Betriebstemperatur
mind. Vorlauftemperatur
mind. Rücklauftemperatur
wasserseitiger Widerstand bei 20 K Spreizung
mind. Durchsatz thermische Ablaufsicherung
Wasserinhalt
Gewicht (leer, ohne Zubehör)
Wasserseitige Leistung *
Reduzierung der Abgastemperatur *
Erhöhung des notwendigen Förderdruck *
Abgasmassenstrom
1
die in das Heizungssystem integrierte thermische Ablaufsicherung wird bei einer Vorlauftemperatur von ca. 95 °C
anspringen!
* Die angegebenen Werte stellen den Mittelwert über einen Abbrand des vorgeschalteten Heizeinsatzes dar und können ja
nach vorgeschaltetem Kamineinsatz varieren. Diese Werte ergeben sich unter Prüfbedingungen, wenn stündlich eine
Holzmenge von ca. 2,8 kg (Aquabox „klein") und ca. 3,5 kg (Aquabox „groß") Scheitholz verbrannt wird.
Kombinationsmöglichkeiten siehe 1.2
„klein" „groß"
Einheit
3,0 3,0
105 105
95 95
62 62
55 55
2 2
900 900
ca. 10,5 ca. 13,5
ca. 50 ca. 65
ca. 3,0 ca. 4,5
ca. 120 ca. 140
2 2
siehe Feuerstätte
- 10 -
bar
°C
°C
°C
°C
mbar
kg/h
ltr.
kg
kW
°C
Pa
