Montage Der Aquabox - Spartherm Aquabox groß Montage- Und Betriebsanleitung

A „Abgasstutzen"
B thermische Ablaufsicherung "ZULAUF" ½"
C Tauchhülse ½" für Thermofühler der Pumpe
D Rücklauf ¾"
E thermische Ablaufsicherung "ABLAUF" ½"
F Tauchhülse ½" für Fühler thermische Ablaufsicherung
G Vorlauf ¾"
H „Brennzelle"
I inkl. thermisch betätigte Abgasklappe
J Entlüftung

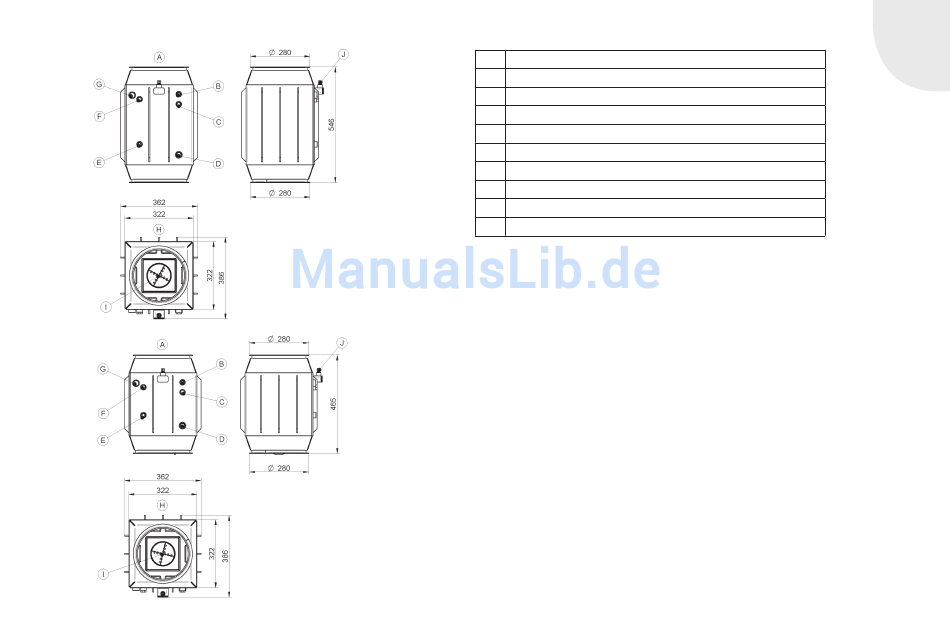

Abb. 1a

2. MONTAGE DER AQUABOX

Aquabox groß
Die Montage der wasserführenden Komponenten, der notwendigen Sicher-
heitseinrichtungen, etc. hat grundsätzlich durch ein Fachunternehmen zu
erfolgen. Die Aquabox ist so zu montieren, dass sich die Entlüftung oben
befindet und die Beschriftungen lesbar sind. Alle Bauteile, auch diejenigen,
die sich hinter der Kaminverkleidung befinden, müssen jeder Zeit zugänglich
und überprüfbar sein!
Der Wasseraufsatz wird auf den Abgasstutzen der Brennzelle montiert
und mittels der beigelegten Rohrschellen auf der Brennzelle befestigt. Bei
Brennzellen mit schrägem Dom, ist zwischen Brennzelle und Aquabox ein
Adapter („1.2. Kompatibilitätsliste") mit Abrutsch sicherung (Einlegering)
zu montieren. Dabei ist unbedingt zu beachten, dass anschließend die
Aquabox durch Höhenverstellung der Brennzellenfüße ausgerichtet wird.
Die integrierte Entlüftung befindet dabei am höchsten Punkt der wasser-
seitigen Installation. Ist dies nicht möglich, muss an dem höchsten Punkt
der Installation eine weitere Entlüftung installiert werden.
Abb. 1b
Aquabox klein
D 7
D
