BETRIEBSANLEITUNG
6

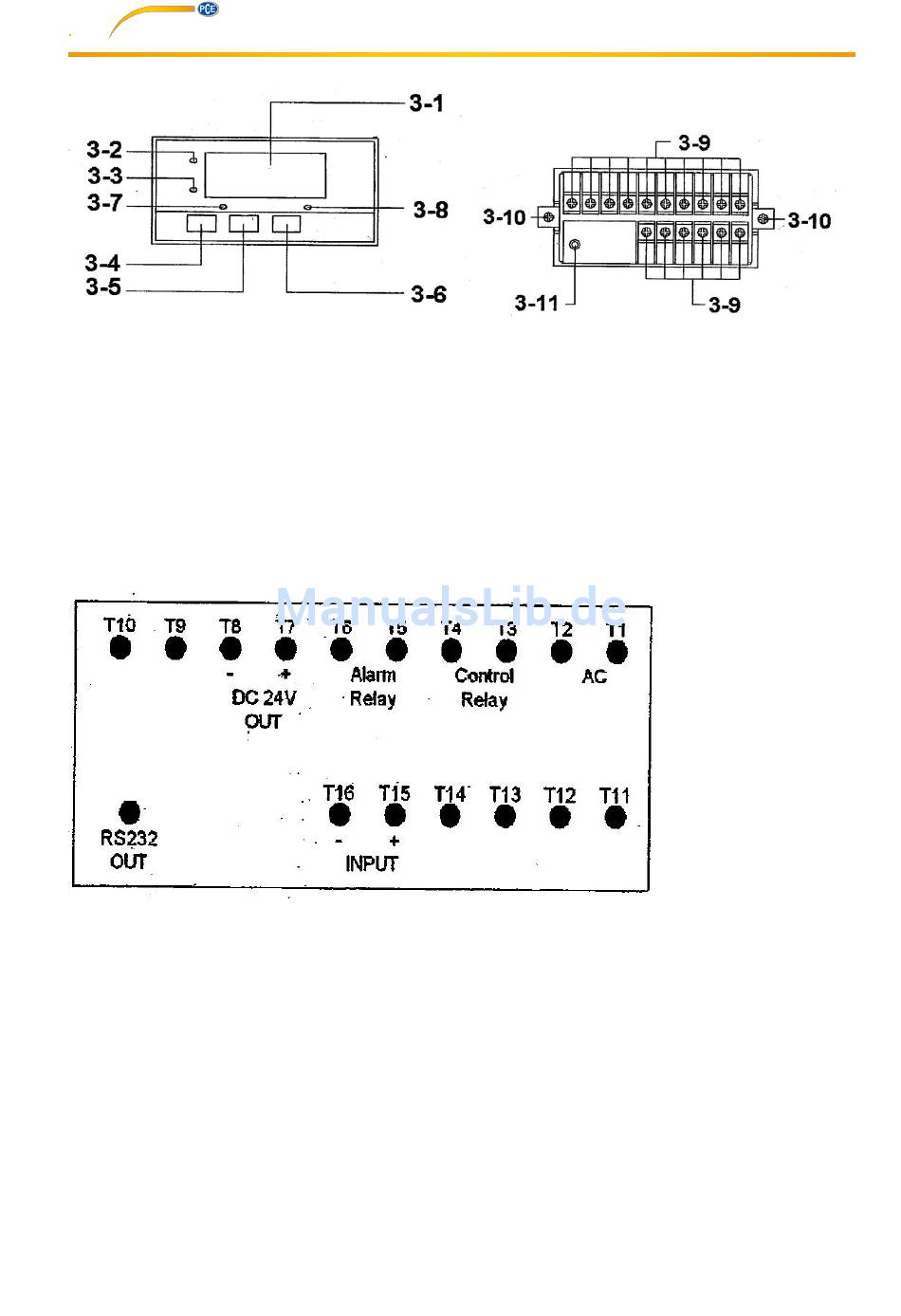

Beschreibung Display
3.1 Display
3.2 Messwertanzeige (Indikator)
3.3 Wertesetzanzeige (Indikator)
3.4 SET Taste
3.5 Kleiner Taste
3.6 Größer Taste
3.7 Kontroll Anzeige
3.8 Alarm Anzeige
3.9 Klemmleiste
3.10 Montagehalterung
3.11 RS232 Schnittstelle
T1 – T2 Spannungsversorgung
T3 – T4 Kontrolrelais
T5 – T6 Alarmrelais (Eingang
T7 – T8 Spannungsversorgung 24 VDC
T9 – T14 Nicht verbunden
T15 – T16 4 ... 20 mA Schnittstelle
7
