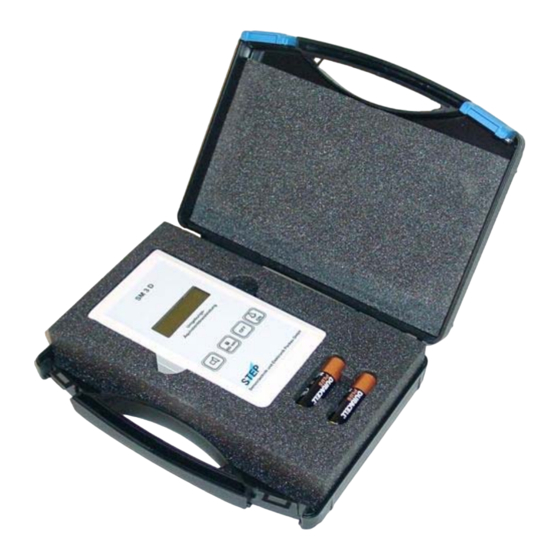

- Seite 1 Survey Meter SM 5 D PCE Deutschland GmbH (PCE Instruments) Im Langel 4 59872 Meschede Deutschland www.pce-instruments.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Beschreibung 1 Sicherheitshinweise 2 Aufbau und Bedienelemente 3 Technische Daten 4 Messprinzip 5 Durchführen von Messungen 6 Ermittlung von Messergebnissen 7 Alarm-Meldungen 8 Transport 9 Wartungshinweise 10 Dekontamination Anhang Gerätebegleitkarte SM5D – BD - DE - 1 - Stand 23-04-2009... -
Seite 3: Beschreibung
Survey Meter SM 5 D Das SM 5 D ist ein batteriebetriebenes Taschenradiometer zur Messung der Ortsdosis- leistung von Gammastrahlung sowie der Flächenaktivität von Alpha- und Betastrahlung. Das Meßgerät erlaubt den Einsatz für Ortsdosisleistungs- und Flächenaktivitäts- messungen in Isotopenlabors, in Reaktoranlagen, in der Nuklearmedizin sowie für wei- tere Einsatzgebiete wie Ausbildung, Umweltschutz sowie Reststoffverwertung. -
Seite 4: Sicherheitshinweise
Das Gerät nicht öffnen. Bei eingeschalteten und geöffneten Gerät können Berührungsspannungen bis 450 V auftreten. Aufbau und Bedienelemente Das SM 5 D ist ein robustes Taschenradiometer zur Messung der Ortsdosisleistung von Gammastrahlung sowie der Flächenaktivität von Alpha- und Betastrahlung. Taster „EIN“ / „Hintergrundbeleuchtung“... -
Seite 5: Technische Daten
Technische Daten Messgröße Äquivalentdosisleistung [µSv/h] Flächenaktivität [Bq/cm²] Messbereich Ortsdosisleistung Gammastrahlung 0.1 µSv/h ... 300 µSv/h (kalibriert auf Co-60) (Signalisierung Zählrohrüberlauf) Flächenaktivität (kalibriert auf Am-241 und Sr-90) 0,1 .. 199,9 Bq/cm · k = 6 für Am-241) 0,1 .. 199,9 Bq/cm ·... -
Seite 6: Messprinzip
Messprinzip Das Taschenradiometer SM 5 D ist ein Dosisleistungs- und Flächenaktivitätsmessgerät auf Zählrohrbasis. Der Detektor ist ein nicht energiekompensiertes Endfenster-Zählrohr zur Messung der Ortsdosisleistung von Gammastrahlung sowie der Flächenaktivität von Alpha- und Betastrahlung. Die im Zählrohr ausgelösten Impulse werden elektronisch geformt, integriert und als Mittelwert digital angezeigt. - Seite 7 2. Messgrößenauswahl Nach ca. 4 s erscheint auf der Anzeige die nachfolgende Messgrößenauswahl. Zur Auswahl der Ortsdosisleistung (µSv/h) drücken Sie die Taste 4 „Akusti- sches Signal EIN/AUS“ bzw. für die Messung der Flächenaktivität (Bq/cm²) die Taste 3 „Mittelwertbildung“ (Abb. 1). Hinweis: Nach der Auswahl ist der Wechsel zur anderen Messgröße nicht während des Betriebs möglich.
- Seite 8 5. Batteriestatus: Bei Unterschreitung der Soll- Batteriespannung blinkt im oberen, rechten Anzei- gebereich der Hinweis „Bat “. Hinweis: Bitte ersetzen Sie in diesem Fall die alten Batterien durch Neue. 6. Mittelwertbildung (Ein- / Ausschaltung über Taste 2) Zur Reduzierung des statistischen Fehlers kann die Bildung eines Mittelwertes über 60 sec aktiviert werden.
-
Seite 9: Ermittlung Von Messergebnissen
Ermittlung von Messergebnissen Ermittlung der Messergebnisse: - Messergebnis für Gammastrahlung (Dosisleistungsmessung in µSv/h): Messwert direkt an der Anzeige ablesbar Messwert M = Anzeigewert Bezugsnuklid Co-60 Nach DIN ISO 7503 Teil 1 wurden die Kalibrierfaktoren der - und -Flächenaktivität vorgewählt und auf die Nuklide Am 241 () und Sr 90 () fest eingestellt. Damit ist das Messßergebnis der Flächenaktivität zu ermitteln, indem der Anzeigewert mit den fest eingestellten Kalibrierfaktoren zu multiplizieren ist. -
Seite 10: Transport
Extrem hohe Strahlenwerte können zu einer physikalischen Überlastung des Zählrohres führen. In diesen Fällen erscheint folgender Warnhinweis in der An- zeige Hinweis: Automatisch wird die Hupe aktiviert! Transport Für Transport und Lagerung des Gerätes bitte den mitgelieferten Trans- portkoffer verwenden. Bitte entfernen Sie die Batterien bei längerer Lagerung und bei Transport. -
Seite 11: Dekontamination
Dekontamination Ist damit zu rechnen, dass das Gerät beim Einsatz mit radioaktiven Stoffen verunreinigt (kontaminiert) wurde, ist eine sachgemäße Reinigung mit einem feuchten Tuch vorzu- nehmen. Lösungsmittel (Benzin, Azeton usw.) dürfen nicht verwendet werden! Bei Messungen mit Gefahr einer Kontamination sollte das Gerät in einer geeigneten Schutzumhüllung (Polyäthylenbeutel) betrieben werden. -
Seite 12: Anhang
Anhang Diagramm 1: Energieabhängiges Ansprechvermögen SM 5 D Diagramm 1) Energieabhängiges Ansprechvermögen des Zählrohrdetektors SM 5 D. SM5D – BD - DE - 11 - Stand 23-04-2009... -
Seite 13: Gerätebegleitkarte
Gerätebegleitkarte SM 5 D Gerät: Survey Meter SM 5 D Seriennummer Gerät: _______________________ Seriennummer Detektor: _______________________ Programmversion: _______________________ Prüfdatum: _______________________ Name des Prüfers: _______________________ Auslieferungsdatum: _______________________ Reparaturen: ___________________________________________ ___________________________________________ Bemerkungen: ______________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ SM5D – BD - DE...
