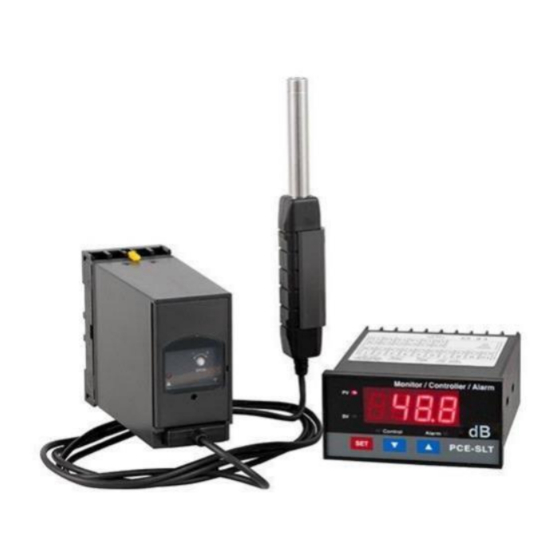

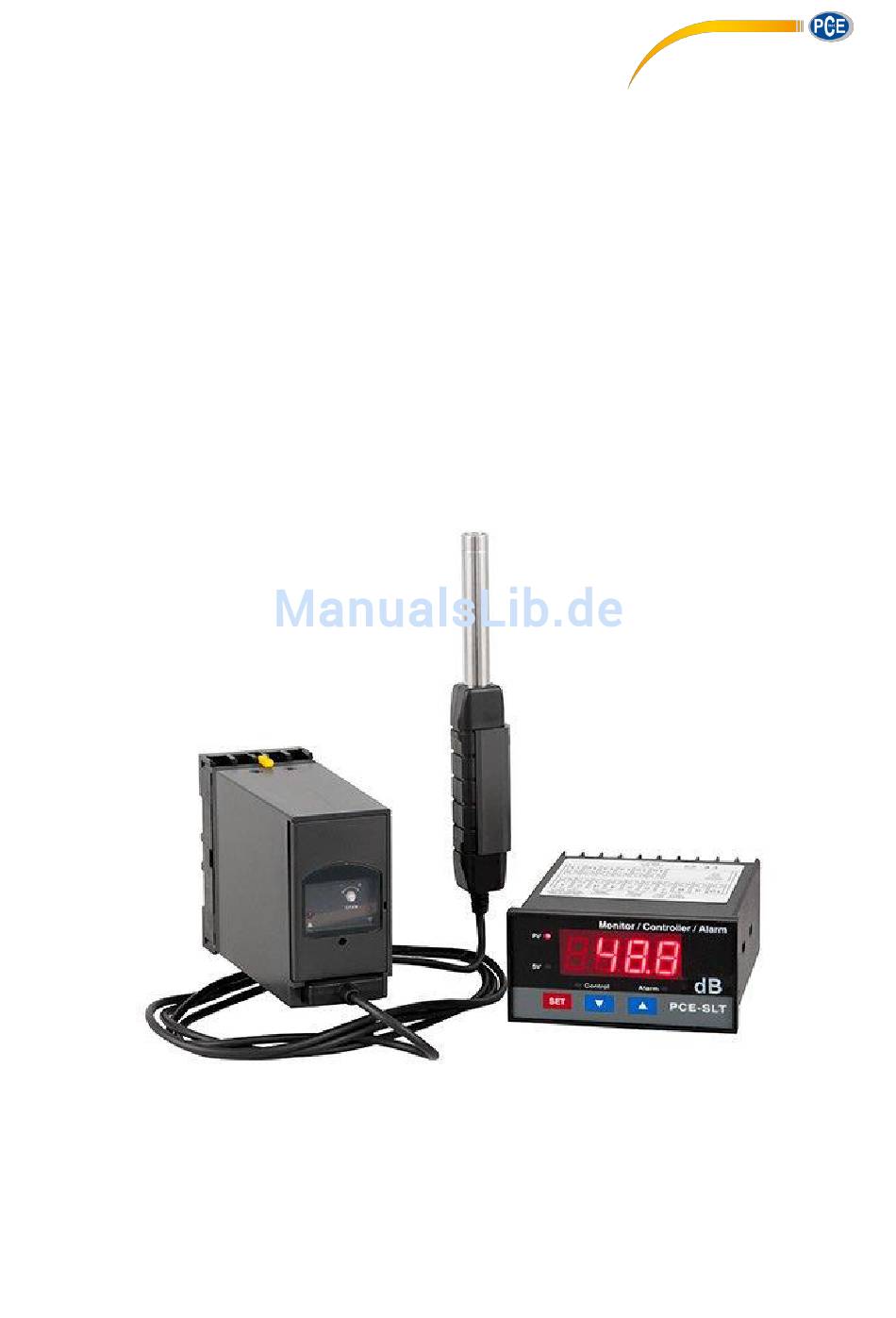

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Arbeitsschutzmessgerät SLT Version 1.0 Erstelldatum 16.08.2017 Letzte Änderung 31.08.2017...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Abmessungen ......................5 Beschreibung Transmitter ..................6 Beschreibung Display..................... 7 Erstinbetriebnahme....................8 Anschließen des Transmitters ....................8 Anschließen des Display ......................8 Messbereiche einstellen ..................8 Kalibrierung ......................8 10 Einstellung Alarm (Kontroll) ................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Schallpegelmessgerätes von PCE Instruments entschieden haben. Die folgende Bedienungsanleitung erklärt die Vorbereitung, den Aufbau, die Funktionsweise, die Bedienung und die Problemlösungen des Schallpegelmessgerätes SLT. Bitte lesen Sie diese Anweisungen sorgfältig, um die Funktionen des Schallpegelmessgerätes SLT schnell und effektiv anwenden zu können. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Schallsensor Messbereich 30 ... 130 dB in drei Bereichen Auflösung 0,1 db Messgenauigkeit ±1,5 dB Bewertung Versorgung über Transmitter Kabellänge 1,5 m Wandhalterung zum Anschrauben (im Lieferumfang) Umgebungsbedingungen max. 85 % relative Feuchte / 0 ... +50 °C Mikrofon 1/2"... -
Seite 5: Abmessungen
BETRIEBSANLEITUNG Abmessungen... -
Seite 6: Beschreibung Transmitter
BETRIEBSANLEITUNG Beschreibung Transmitter 5 und 6 Versorgungsspannung 3.1 Kalibrierpotentiometer 7 und 8 Stromausgang 3.2 Powerleuchte 1 bis 4 Nicht belegt 3.3 Anschluss Sensor (weiblich) 3.4 Anschluss an Montageplatte 3.5 Befestigungslöcher für Wandmontage 3.6 Anschluss Sensor (männlich) 3.7 Sensor 3.8 Transmitterklappe 3.9 Einstellung der Messwertbereiche 3.10 Leuchte (Messwert zu gering) 3.11 Leuchte (Messwert zu hoch) -
Seite 7: Beschreibung Display
BETRIEBSANLEITUNG Beschreibung Display 3.1 Display 3.2 Messwertanzeige (Indikator) 3.3 Wertesetzanzeige (Indikator) 3.4 SET Taste 3.5 Kleiner Taste 3.6 Größer Taste 3.7 Kontroll Anzeige 3.8 Alarm Anzeige 3.9 Klemmleiste 3.10 Montagehalterung 3.11 RS232 Schnittstelle T1 – T2 Spannungsversorgung T3 – T4 Kontrolrelais T5 –... -
Seite 8: Erstinbetriebnahme
BETRIEBSANLEITUNG Erstinbetriebnahme Anschließen des Transmitters Montieren Sie zunächst die Anschlussklemme an eine dafür vorgesehene Hutschiene oder verschrauben Sie diese an eine dafür vorgesehene Fläche. Schließen Sie zunächst die Netzspannung an. Nutzen Sie dazu Anschluss 5 und 6 an der Anschlussklemme. Achten Sie darauf, dass das Anschlusskabel zunächst spannungsfrei ist. Stecken Sie anschließend den Transmitter an die Anschlussklemme an. -
Seite 9: Erweiterte Menü
BETRIEBSANLEITUNG 11 Erweiterte Menü Um in das erweiterte Menü zu gelangen, drücken Sie die „SET“ Taste für zwei Sekunden. Dieses Menü ist wie folgt gestaffelt: dPSt Dezimalpunktverschiebung 4 mA Parameter 20-A 20 mA Parameter FiLt Filterfunktion CtHY Hysterese für die Kontrollfunktion ALHY Hysterese für die Alarmfunktion oFSt Offset... -
Seite 10: Offset
BETRIEBSANLEITUNG 11.7 Offset Um die Parametrierung für den Offset zu ändern, drücken Sie zunächst die „SET“ Taste für zwei Sekunden. Auf dem Display erscheint „dPSt“. Drücken Sie nun sechsmal die „SET“ Taste. Auf dem Display erscheint nun „oFSt“. Drücken Sie nun die Pfeiltasten, um in diesen Konfigurationsmodus zu gelangen und um die Parametrierung für den Offset zu verändern. -
Seite 11: Rs232
BETRIEBSANLEITUNG 12 RS232 Das SLT hat eine RS232 Schnittstelle, die über eine 3,5 mm Klinke angeschlossen werden kann. Der Klinkenstecker muss wie folgt aufgebaut sein: 12.1 RS232 Einstellungen Um die Daten korrekt zu empfangen, stellen Sie die COM Verbindung an Ihrem PC wie folgt ein:... -
Seite 12: Rs232 Protokoll
BETRIEBSANLEITUNG 12.2 RS232 Protokoll Die Anzeige übermittelt ein 16-stelliges Protokoll. Dies ist wie folgt gestaffelt: Startwort Zu hoher Wert = 1 Zu geringer Wert = 2 D12 und D11 Einheit, siehe dazu 11.9 Positive Polarität = 1 Negative Polarität = 2 Der angegebene Wert zeigt die Stelle des Dezimalpunktes von links nach rechts an.
