5

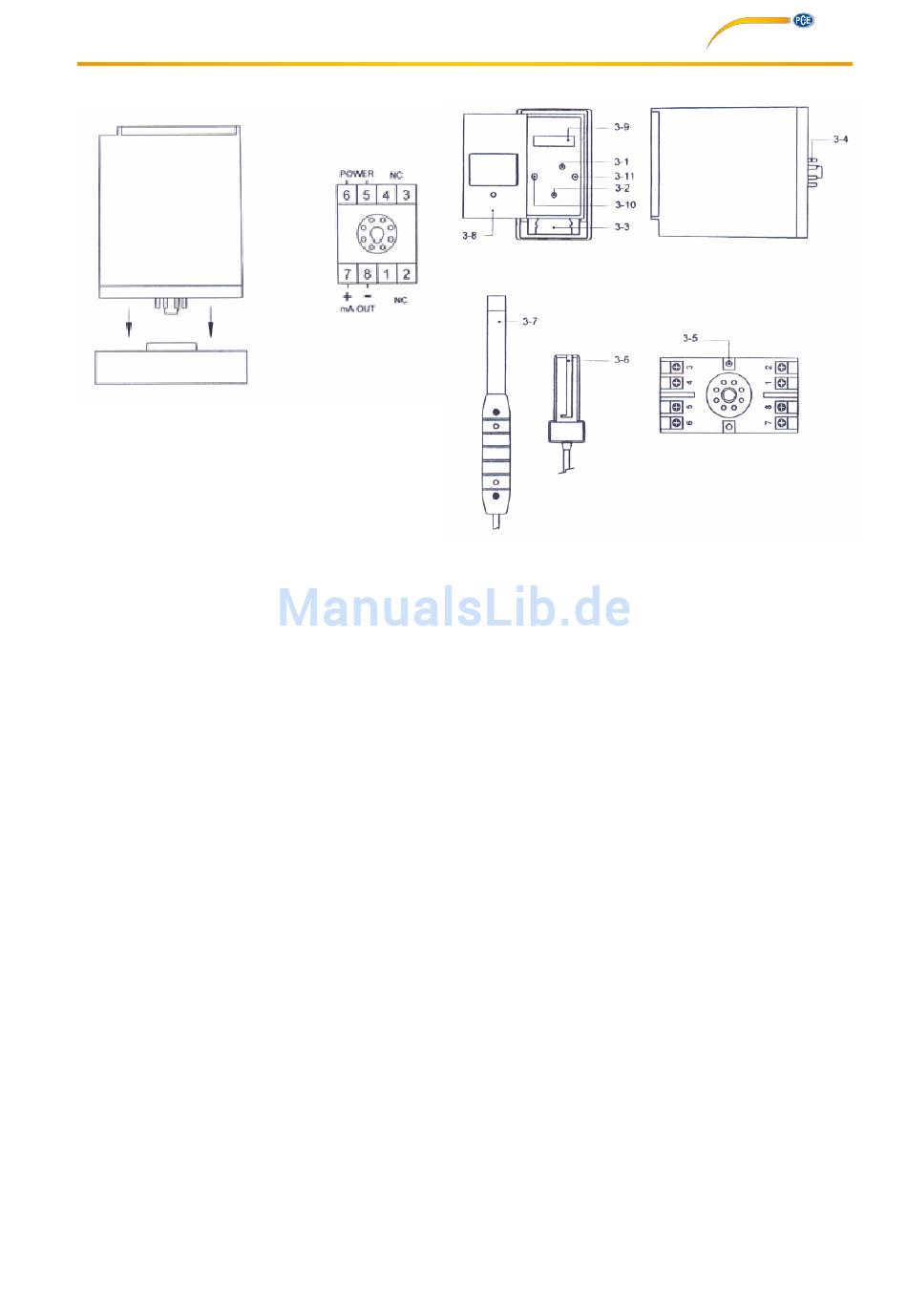

Beschreibung Transmitter
5 und 6 Versorgungsspannung
7 und 8 Stromausgang
1 bis 4 Nicht belegt
BETRIEBSANLEITUNG
3.1 Kalibrierpotentiometer
3.2 Powerleuchte
3.3 Anschluss Sensor (weiblich)
3.4 Anschluss an Montageplatte
3.5 Befestigungslöcher für Wandmontage
3.6 Anschluss Sensor (männlich)
3.7 Sensor
3.8 Transmitterklappe
3.9 Einstellung der Messwertbereiche
3.10 Leuchte (Messwert zu gering)
3.11 Leuchte (Messwert zu hoch)
6
