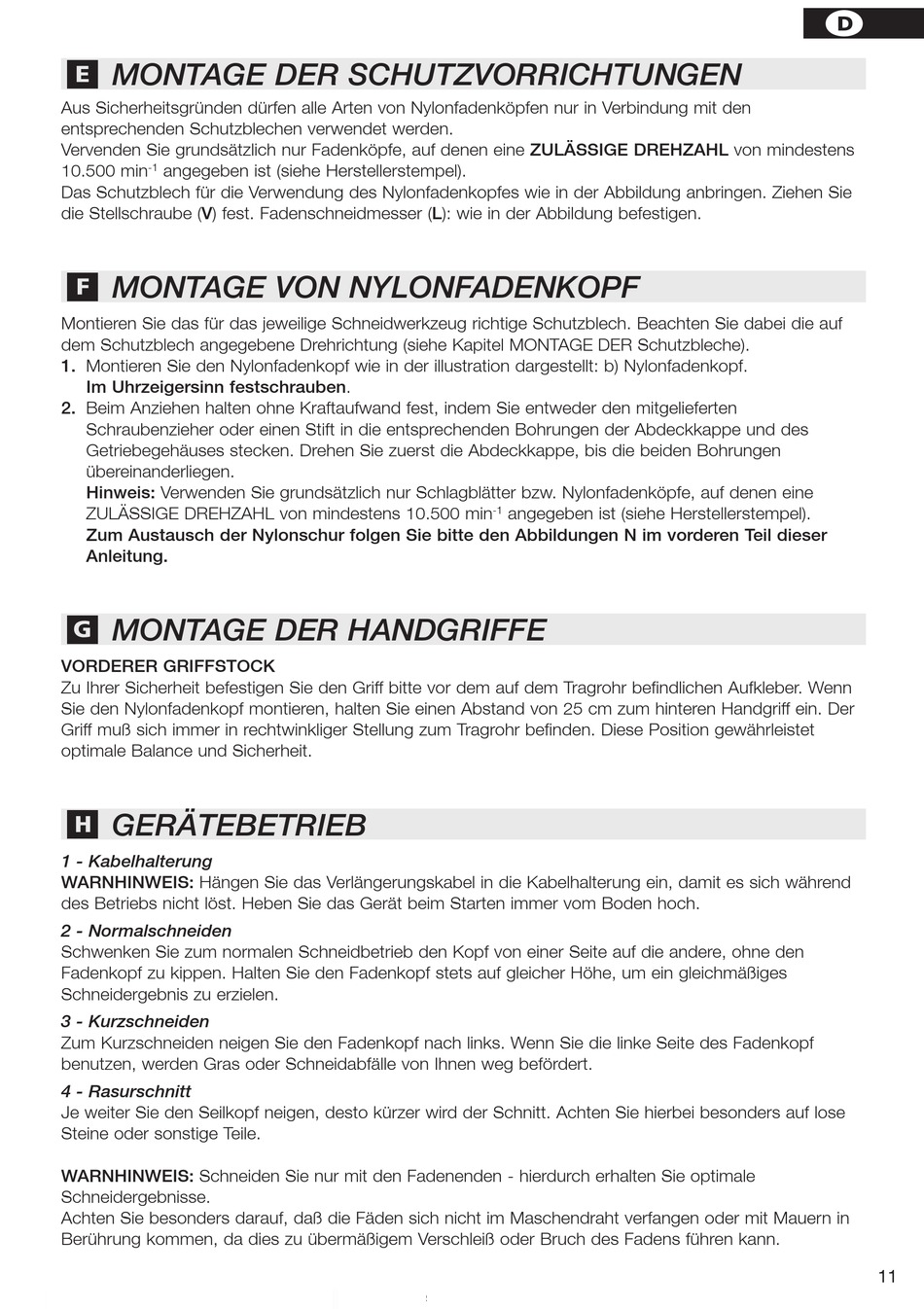

U MONTAGE DER SCHUTZVORRICHTUNGEN
Aus Sicherheitsgründen dürfen alle Arten von Nylonfadenköpfen nur in Verbindung mit den
entsprechenden Schutzblechen verwendet werden.
Vervenden Sie grundsätzlich nur Fadenköpfe, auf denen eine ZULÄSSIGE DREHZAHL von mindestens
-1
10.500 min
angegeben ist (siehe Herstellerstempel).
Das Schutzblech für die Verwendung des Nylonfadenkopfes wie in der Abbildung anbringen. Ziehen Sie
die Stellschraube (V) fest. Fadenschneidmesser (L): wie in der Abbildung befestigen.
V MONTAGE VON NYLONFADENKOPF
Montieren Sie das für das jeweilige Schneidwerkzeug richtige Schutzblech. Beachten Sie dabei die auf
dem Schutzblech angegebene Drehrichtung (siehe Kapitel MONTAGE DER Schutzbleche).
1. Montieren Sie den Nylonfadenkopf wie in der illustration dargestellt: b) Nylonfadenkopf.
Im Uhrzeigersinn festschrauben.
2. Beim Anziehen halten ohne Kraftaufwand fest, indem Sie entweder den mitgelieferten
Schraubenzieher oder einen Stift in die entsprechenden Bohrungen der Abdeckkappe und des
Getriebegehäuses stecken. Drehen Sie zuerst die Abdeckkappe, bis die beiden Bohrungen
übereinanderliegen.
Hinweis: Verwenden Sie grundsätzlich nur Schlagblätter bzw. Nylonfadenköpfe, auf denen eine
ZULÄSSIGE DREHZAHL von mindestens 10.500 min
Zum Austausch der Nylonschur folgen Sie bitte den Abbildungen N im vorderen Teil dieser
Anleitung.
W MONTAGE DER HANDGRIFFE
VORDERER GRIFFSTOCK
Zu Ihrer Sicherheit befestigen Sie den Griff bitte vor dem auf dem Tragrohr befindlichen Aufkleber. Wenn
Sie den Nylonfadenkopf montieren, halten Sie einen Abstand von 25 cm zum hinteren Handgriff ein. Der
Griff muß sich immer in rechtwinkliger Stellung zum Tragrohr befinden. Diese Position gewährleistet
optimale Balance und Sicherheit.
X GERÄTEBETRIEB
1 - Kabelhalterung
WARNHINWEIS: Hängen Sie das Verlängerungskabel in die Kabelhalterung ein, damit es sich während
des Betriebs nicht löst. Heben Sie das Gerät beim Starten immer vom Boden hoch.
2 - Normalschneiden
Schwenken Sie zum normalen Schneidbetrieb den Kopf von einer Seite auf die andere, ohne den
Fadenkopf zu kippen. Halten Sie den Fadenkopf stets auf gleicher Höhe, um ein gleichmäßiges
Schneidergebnis zu erzielen.
3 - Kurzschneiden
Zum Kurzschneiden neigen Sie den Fadenkopf nach links. Wenn Sie die linke Seite des Fadenkopf
benutzen, werden Gras oder Schneidabfälle von Ihnen weg befördert.
4 - Rasurschnitt
Je weiter Sie den Seilkopf neigen, desto kürzer wird der Schnitt. Achten Sie hierbei besonders auf lose
Steine oder sonstige Teile.
WARNHINWEIS: Schneiden Sie nur mit den Fadenenden - hierdurch erhalten Sie optimale
Schneidergebnisse.
Achten Sie besonders darauf, daß die Fäden sich nicht im Maschendraht verfangen oder mit Mauern in
Berührung kommen, da dies zu übermäßigem Verschleiß oder Bruch des Fadens führen kann.
-1
angegeben ist (siehe Herstellerstempel).
d
11
