Ventilationshöhen
Tabelle 1 Mindestventilationshöhe in mm.
Modell
A.
Oberer seitl. Dachentlüftung
Lüftung L500 R500
RM 6501
unterer seitl. unterer seitl.
Lüftung L500 Lüftung L500
1400 1250
*
Die Lüftungsgitter L205 haben kein Netz an der Rückseite.

GASINSTALLATION

Das Gerät ist ausschließlich für einen Betrieb mit
Flüssiggas (Propan) vorgesehen, auf keinen Fall etwa
für Stadtgas oder Naturgas. Ein fest eingestellter Druck-
regler (Druckminderer), der den Flaschendruck auf den
am Typenschild angegebenen Betriebsdruck herab-
setzt, muß vorhanden sein. Dieser entspricht dem
Normdruck des Bestimmungslandes.
Der Gasanschluß zum Kühlschrank muß starr erfolgen
(Schlauchanschluß ist unzulässig). Er darf nur von
einem zugelassenen Fachmann ausgeführt werden.
Der Anschuß erfolgt mittels einer Schneidring-(Ermeto-)
Verschraubung L8, DIN 2353-St nach dem Arbeitsblatt
G 607 des DVGW.
Bordseitig ist ein Geräteabsperrventil leicht zugänglich
anzuordnen.
Nach fachgerechter Installation ist eine Dichtheits-
prüfung und eine Flammprobe gemäß vorgenannten
Arbeitsblattes vom zugelassenen Fachmann durch-
zuführen.
Achtung: Die TRF-Sicherheitsvorschriften verbieten
zwingend, Gasgeräteanschlüsse und -Installationen
jeder Art mit offener Flamme auf Undichtigkeiten abzu-
leuchten. Die Vorschrift empfiehlt ein Bestreichen mit
schaumbildenden Mitteln (Handspülmittel, Flüssigseife
u.ä.) vorzunehmen. Die Dichtigkeit aller gasführenden
Teile, insbesondere Verschraubungen, sollte in der
beschriebenen Weise kontrolliert werden.

ELEKTRISCHE INSTALLATION

230 V Anschluß
Die 230 V Stromversorgung muß an eine vorschrifts-
mäßig geerdete Steckdose oder einen geerdeten Fest-
anschluß erfolgen. Es empfiehlt sich die Zuleitung über
einen (bordseitigen) Sicherungsautomaten
vorzuziehen.
Das Kabel (sowie das 12 V Anschlußkabel) muß
so verlegt sein, daß es mit heißen Teilen des
Aggregates/Brenners oder mit scharfen Kanten
nicht in Berührung kommt.
Installation mit
B. C.
Oberer seitl. Oberer seitl.
Lüftung L205* Lüftung L205*
unterer seitl. unterer seitl.
Lüftung L500 Lüftung L205*
1400 1400
12 V Anschluß

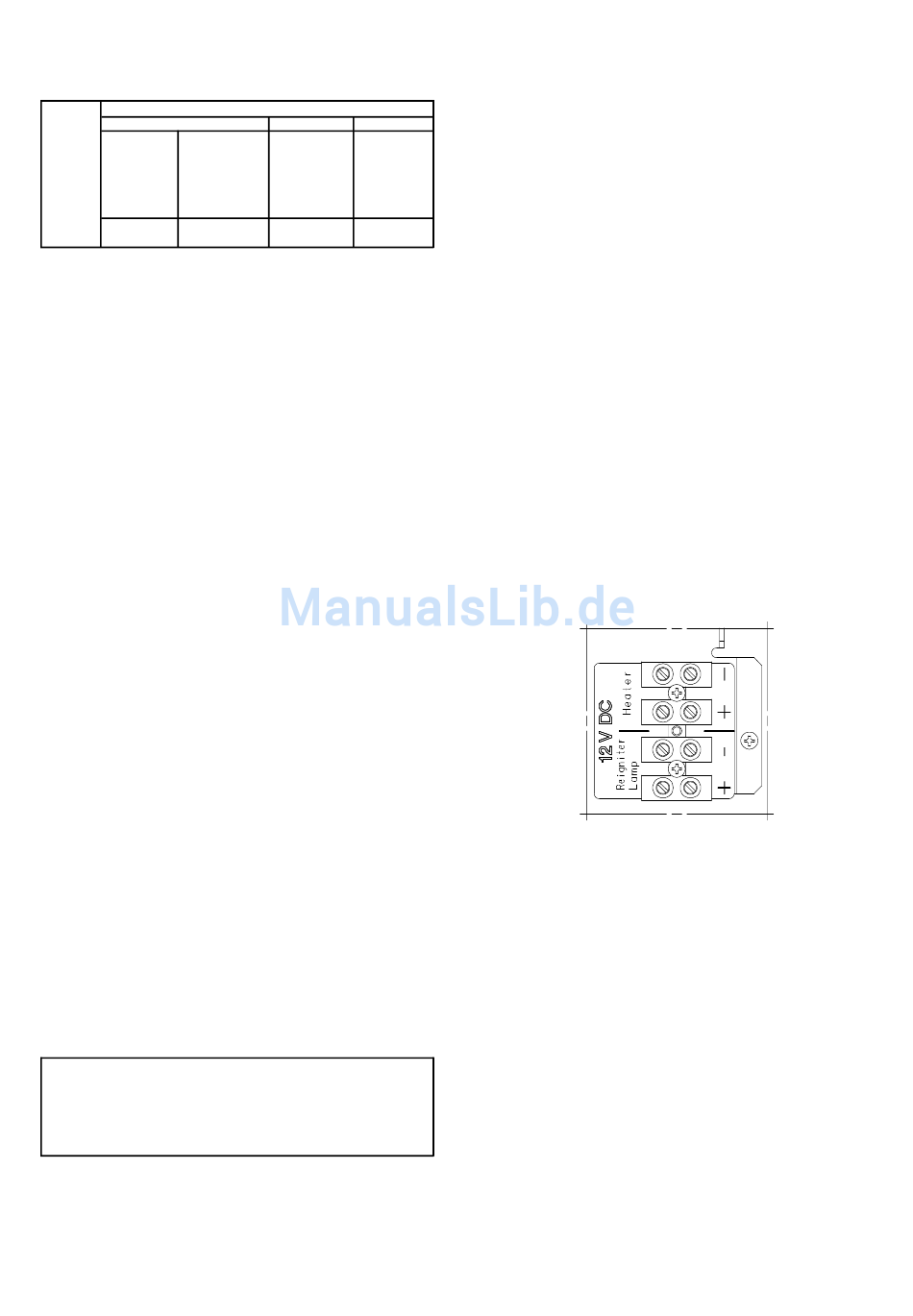

Der 12 V Anschluß des Gerätes ist in fig. 4 gezeigt.
Das bordseitige 12 V Anschlußkabel wird an eine 2-polige
Klemmleiste am Kühlschrank (polrichtig!) angeschlossen
(Fig. 4 "Heater"). Die Verkabelung sollte mit einer direkten,
möglichst kurzen Verbindung an die Batterie bzw.
Lichtmaschine erfolgen (Leitungsquerschnitt 10 mm
Bordseitig ist der 12 V Stromkreis mit einer 20 A
Sicherung abzusichern.
Damit Sie beim Abstellen des Fahrzeugmotors nicht
vergessen, den 12 V-Betrieb auszuschalten (was die
Batterie in wenigen Stunden entladen würde), empfiehlt
es sich, die Stromversorgung so auszuführen, daß sie
beim Umdrehen des Zündschlüssels unterbrochen wird.
12 V Versorgung für Wiederanzünder und
Beleuchtung
Das elektronische Wiederanzündgerät und Beleuchtung
sind von einer ständigen 12 V Versorgung abhängig,
deshalb empfehlen wir in diesem Fall eine direkte 12 V -
Versorgung an die Lüsterklemmen (Fig. 4 "Reigniter,
Lamp" ), z.B. vom Bordnetz, (polrichtig!) anzulegen.
Es wird davon abgeraten, das Wiederanzündgerät
durch ein Ladegerät ohne dazwischengeschaltete
Batterie zu versorgen.
FIG. 4
Innenbeleuchtung
Wenn die Glühbirne ausgewechselt werden muß:
1. Abdeckung der Birne nach hinten schieben und
abnehmen.
2. Glühbirne herausnehmen.
3. Neue Glühbirne einsetzen (12V, max. 5 W).
Ersatzteilnummer für Glühbirne: 200 72 90-03.
4. Abdeckung wieder anbringen.
