Dometic RM 6501 Gebrauchs- Und Einbauanweisung Seite 8

Das Ausschnittmaß der
seitlichen Belüftung L500
beträgt 341 x 451 mm.
L205: 156 x 451 mm.
Mindest-
ventilations
höhe
Das Ausschnittmaß der
seitlichen Belüftung L500
beträgt 341 x 451 mm
40
Leiste am Nischboden
befestigen

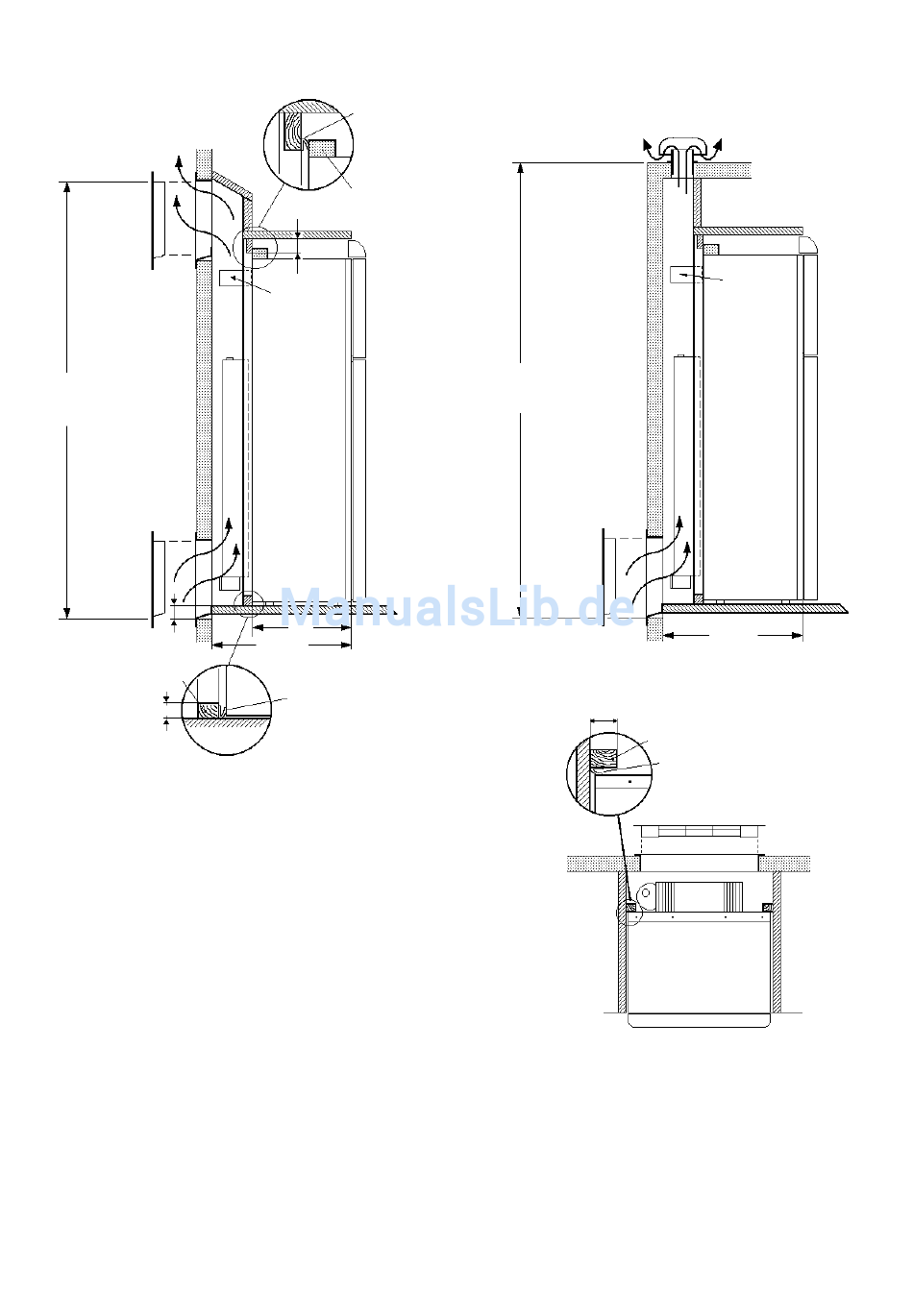

FIG. 3a
20
Lüftungsgitter
Tabelle 1 zeigt die möglichen Lüftungsgitterkombinationen
in qualitativer Abstufung A.- C. der Be- und Entlüftung.
Die optimale Lüftung A. wird durch die Kombination von
zwei Electrolux Lüftungsgittern L500 oder ein Lüftungs-
gitter L500 zuzammen mit einer Electrolux Dachentlüf-
tung R500 erreicht.
Die Electrolux-Lüftungsgitter L500 ermöglichen die
Durchführung von Wartungs- und kleineren Reparatur-
arbeiten ohne daß der Kühlschrank aus der Einbaunische
entfernt werden muß.
Ableitung von Verbrennungsgasen
Der Raum, der sich zwischen Wohnwagenwand und
Kühlschrank bildet (Fig. 3a/b/c), muß gegenüber dem
Wohnbereich abgedichtet sein. Dadurch kann kein Durch-
zug entstehen (Wintercamping) und es können keine
Abgase in den Wohnbereich eindringen. Die Abgase
entweichen durch das obere Gitter oder das Dachventil
ins Freie.
Die Seitenwände des Schachtes sollten wärmegedämmt
sein, damit sich Kondensations- und Zugerscheinungen
vermeiden lassen.
8
BELÜFTUNG DES KÜHLAGGREGATES
Dichtung
z.B. V-Dichtung
Dieses Teil ist bereits
an dem Kühlschrank
60
Kondensor
385
Min. 510
Dichtung z.B.
V-Dichtung
Boden
Das Ausschnittmaß für
die Dachentlüftung
R500 beträgt
87 x 507 mm
Mindest-
ventilations
höhe
Das Ausschnittmaß der
seitlichen Belüftung L500
beträgt 341 x 451 mm
FIG. 3b
20
FIG. 3c
Kondensor
Min. 510
Leiste an der Seitenwand
anbringen
Dichtung z.B.
V-Dichtung
Draufsicht
Tür
