Wandmontage
Das Profi-Umluft-Modul ergänzt den serienmäßigen
Schacht der Dunstabzugshaube. Es verfügt über
einen Profi-Aktivkohlefilter, der für eine verbesserte
Reinigung der Abluft sorgt.
Die Höhe des Profi-Umluft-Moduls ist
bei der Ermittlung der erforderlichen
Schachtlänge der Dunstabzugshaube
zu berücksichtigen!
Die Schachtmontage erfolgt bei Einsatz
des Profi-Umluft-Moduls wie für einen
Abluft-Einsatz, d.h. die Schlitze im
Teleskopschacht können verdeckt wer-
den.

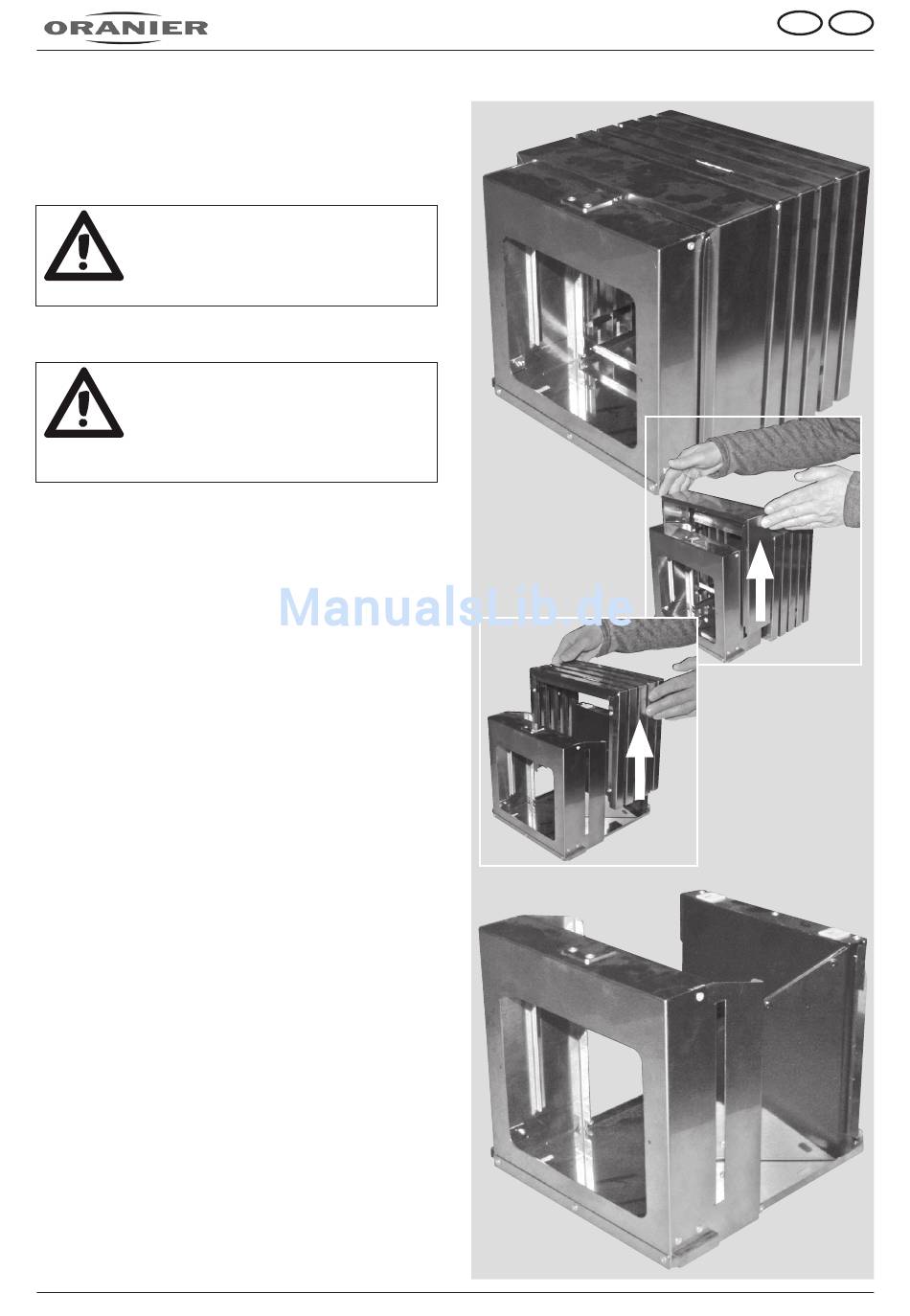

) Profi-Umluft-Modul aus der Verpackung entnehmen.
A
) Filterabdeckung (3) abnehmen.
B
) Gitterblende (2) abnehmen.
C
) Das Grundmodul ist nun montagebereit.
D
Wählen Sie unter Berücksichtigung des vorgeschriebe-
nen Mindestabstandes zwischen Haubenunterseite und
Kochfläche die geeignete Montagehöhe an der Wand.
) Erstellen Sie vier Bohrungen 8 mm nach Angaben
E
der Maßskizze (siehe Seiten 9-11) zu dem von Ihnen
gewählten Modell.
) Setzen Sie je einen Dübel 8 mm (5) in die erstellten
F
Bohrungen ein und befestigen Sie das Grundmodul mit
4 Schrauben 6x50 mm (6).
A
C
6
D
B
