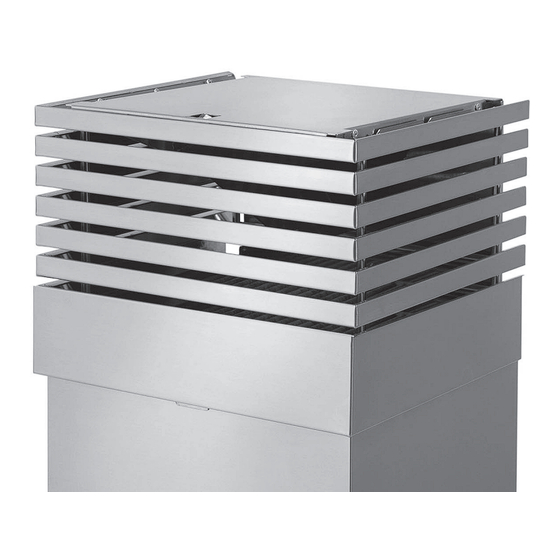

- Seite 1 Bedienungs- und Installationsanleitung Profi-Umluft-Modul 1 / 2 / 3 Für Wandhauben "Atares", "Carmen", "Lito", "Livario", "Rota", "Sinus" "Lara", "Lina", "Meba" "Alessa", "Lissero", "Tivano" 4051543063058 / 4051543063065 / 4051543063096 9209 21 · 9209 22 · 9209 23 · 1026...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis Sicherheitshinweise vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! Kundendienst ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte Wartung, Reinigung und Pflege und zuverlässige Technik, Funktionalität und anspre- Wartungsintervalle chendes Design. Übersicht Lieferumfang Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Kundendienst • Bei allen Wartungs- und Reini- Sollte am Gerät ein technischer Mangel auftreten, setzen Sie sich bitte mit dem ORANIER-Kundendienst in Ver- gungsarbeiten Netzstecker ziehen bindung: oder die entsprechende Sicherung im Haussicherungskasten ausschalten. Für Deutschland: eMail service-kt@oranier.com • Das Profi-Umluft-Modul darf nicht... -
Seite 4: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege ACHTUNG: ACHTUNG: Bei einer Regeneration in der Geschirr- Vor sämtlichen Wartungs- und spülmaschine darf kein Reinigungsmittel, Reinigungsarbeiten ist der Netz- Regeneriersalz und Klarspüler verwendet stecker zu ziehen bzw. die Sicher- werden, da diese die Struktur und die ung auszuschalten oder herauszu- Funktion des Profi-Aktivkohlefilters zerstö- schrauben! -
Seite 5: Übersicht Lieferumfang
Übersicht Lieferumfang 1 - Grundmodul 2 - Gitterblende 3 - Filterabdeckung 4 - Schlauchstutzen 5 - Dübel 8 mm (4x) 6 - Schraube 6x50 mm (4x) 7 - Schraube 3,2x9,5 mm (2x) 8 - Schraube 2,9x12 mm (2x) 9 - Flexschlauch 150 mm 10 - Schlauchschelle 150 mm (2x) 11 - Profi-Aktivkohlefilter P220... -
Seite 6: Wandmontage
Wandmontage Das Profi-Umluft-Modul ergänzt den serienmäßigen Schacht der Dunstabzugshaube. Es verfügt über einen Profi-Aktivkohlefilter, der für eine verbesserte Reinigung der Abluft sorgt. Die Höhe des Profi-Umluft-Moduls ist bei der Ermittlung der erforderlichen Schachtlänge der Dunstabzugshaube zu berücksichtigen! Die Schachtmontage erfolgt bei Einsatz des Profi-Umluft-Moduls wie für einen Abluft-Einsatz, d.h. - Seite 7 Wandmontage ) Schlauchstutzen (4) mit 2 Schrauben 2,9x12 (8) am Grundmodul befestigen. ) Die Dunstabzugshaube nach Anweisungen der zu- gehörigen Bedienungsanleitung unterhalb des Grund- moduls montieren. Achtung: Der Teleskopschacht bzw. Grundschacht wird direkt am Profi-Umluftmodul befestigt. Das Montageblech für die Standardbefestigung des Teleskopschachtes wird nicht benötigt.
- Seite 8 Wandmontage ) Profi-Aktivkohlefilter P220 (11) in Grundmdul ein- schieben. ) Gitterblende (2) einsetzen. ) Filterabdeckung (3) einsetzen. Die Montage des Profi-Umluftmoduls ist damit abge- schlossen.
-
Seite 9: Abmessungen Und Montageskizze Profi-Umluft-Modul 1
Abmessungen und Montageskizze Profi-Umluft-Modul 1 (für Wandhauben Atares,Carmen, Lito, Livario, Rota, Sinus) -
Seite 10: Abmessungen Und Montageskizze Profi-Umluft-Modul 2
Abmessungen und Montageskizze Profi-Umluft-Modul 2 (für Wandhauben Lara, Lina, Meba) -
Seite 11: Abmessungen Und Montageskizze Profi-Umluft-Modul3
Abmessungen und Montageskizze Profi-Umluft-Modul 3 (für Wandhauben "Alessa", "Lissero", "Tivano") -
Seite 13: Dunstabzugshauben Im Umluftbetrieb - Tipps Und Tricks
Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht. -
Seite 14: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! • Entsorgen Sie dieses Gerät im Recyclinghof mit... -
Seite 15: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 16 9209 21 · 9209 22 · 9209 23 · 1026 V0.3...
