Oranier 4TC60 Bedienungsanleitung
Schublüfter mit
ir-fernbedienung
Vorschau ausblenden
Andere Handbücher für 4TC60:
- Bedienungs- und installationsanleitung (24 Seiten) ,
- Bedienungs- und installationsanleitung (14 Seiten)
Verwandte Anleitungen für Oranier 4TC60
Inhaltszusammenfassung für Oranier 4TC60

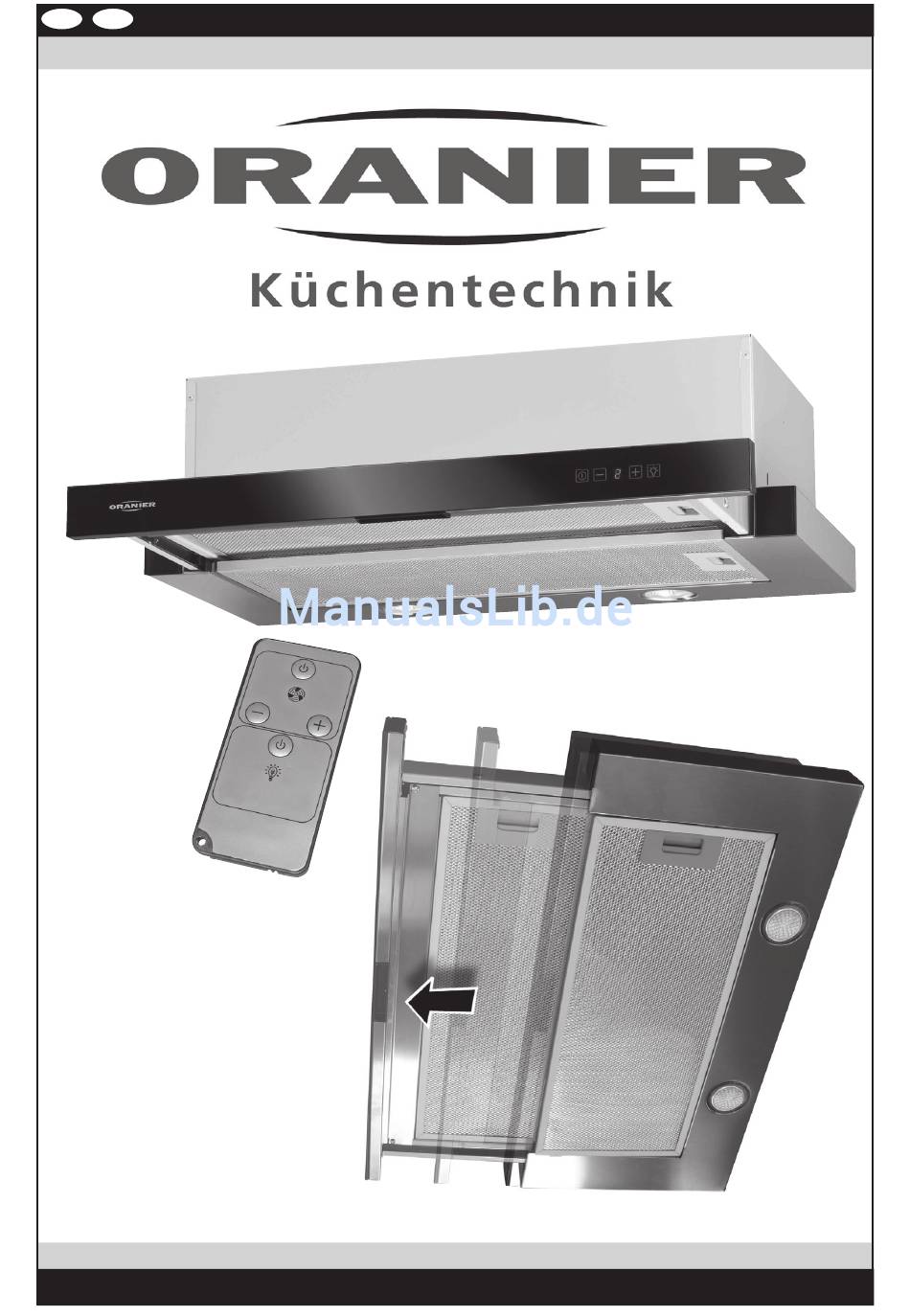

- Seite 1 Bedienungs- und Installationsanleitung Schublüfter mit IR-Fernbedienung 4TC60 4051543045795 8746 62 · 1114...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis Sicherheitshinweise vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte Bedienung der Haube und zuverlässige Technik, Funktionalität und anspre- Bedieneinheit chendes Design. Nachlaufautomatik Fettfilter-Reinigungsanzeige "F" Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle Welche Leistungsstufe soll gewählt werden? -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. • Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im Abluftsystem ablagern. -
Seite 4: Ihr Gerät Im Überblick
Fettablagerungen Brandgefahr! • Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt wer- den. Bei eigenmächtigem Eingriff erlöschen alle Haftungs- und Gewähr- leistungsansprüche. Abb. 1 Ihr Gerät im Überblick Modell „4TC60” 1 Stecker und Netzanschlussleitung 2 Luftaustrittsöffnung (verdeckt) 3 Bedienfeld (Touchcontrol) 4 Haubenkörper 5 Ausziehbarer Flachschirm 6 Metallfettfilter... -
Seite 5: Bedienung Der Haube
Bedienung der Haube (Touch-Control) GEBLÄSE LEISTUNG LEISTUNG BELEUCHTUNG EIN / AUS VERRINGERN ERHÖHEN EIN / AUS IR-EMPFÄNGER LEISTUNGSANZEIGE FERNBEDIENUNG Abb. 2: Bedienfeld elektronische Steuerung Bedieneinheit / Fernbedienung 15 Minuten Nachlaufautomatik Die Bedieneinheit befindet sich an der Front des Gerätes; Initialisierung: Für 5 Sekunden berührt lassen. -
Seite 6: Elektronische Steuerung
Bedienung der Haube (Touch-Control) Elektronische Steuerung Gerätemotor ein- / ausschalten Durch Berühren einer der drei oben abgebildeten Schalt- flächen können Sie das Gerät in Betrieb nehmen: Beim Berühren von (Gebläse ein/aus) wird automatisch die zuletzt eingestellte Leistungsstufe gewählt und in der Leistungsanzeige dargestellt. Wieder- holtes Berühren der Schaltfläche schaltet das Gebläse wieder aus. -
Seite 7: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Metallfettfilter reinigen Netzstecker ziehen bzw. die Sicherung ausschalten! Achtung: Vor sämtlichen Wartungs- und Reinigungsarbeiten Abnehmen der Metallfettfilter ist der Netzstecker zu ziehen bzw. die Sicherung Flachschirm (4) herausziehen, Griffleiste des Metallfett- auszuschalten oder herauszuschrauben! filters (6) leicht nach innen drücken und anschließend Metallfettfilter (6) schräg nach unten herausziehen. -
Seite 8: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Aktivkohlefilter austauschen LED-Leuchtmittel austauschen Durch die Verwendung von LED-Strahlern als Filtertyp KSC 750 (nur bei Umluftbetrieb) Arbeitsplatzbeleuchtung wird ein Austausch von • Netzstecker ziehen bzw. Sicherung ausschalten! defekten Leuchtmitteln höchst unwahrscheinlich. • Die beiden Aktivkohlefilter sind links und rechts am Lebensdauer, Zuverlässigkeit und Energieeffizienz lie- Gebläsemotor aufgesetzt und werden nach Entfernen gen um Größenordnungen über jedem herkömmlichen der Abdeckung der Randabsaugung und des Metall- Leuchtmittel, sei es Halogen, Leuchtstoffröhre o.ä. -
Seite 9: Im Falle Einer Störung
Im Falle einer Störung Ein LED-Strahler ist ausgefallen: Die Haube funktioniert überhaupt nicht: • Bitte tauschen Sie den LED-Strahler aus. Lesen Sie • Wurde eventuell die Sicherung in der Hausinstallation dazu bitte den Abschnitt „LED-Leuchtmittel austau- ausgelöst? Stromversorgung der Haube bzw. Haupt- schen”. sicherung überprüfen. • Ist der Netzstecker eingesteckt? Alle LED-Strahler sind ausgefallen: • Ziehen Sie den Netzstecker, um die Steuerelektronik • Bei einem Kurzschluss eines LED-Strahlers spricht in den Ausgangszustand zurückzusetzen. -
Seite 10: Kundendienst
Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst Sie sich bitte mit dem ORANIER-Kundendienst telefo- über ein Abluftsystem mit Mauerkasten ins Freie geführt. nisch in Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückständen und Gerüchen befreit und wieder in die... -
Seite 11: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen • Beim Verlegen der Abluftleitung sollte folgendes Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachtet werden: beachten Sie bitte folgende Hinweise: - kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der - möglichst wenige Rohrbögen verwenden. Querschnitt der Zuluftöffnung mindestens so groß - Verlegen der Rohre nicht in spitzen Winkeln, wie der Abluftquerschnitt sein, damit kein Unterdruck sondern in flachen Bögen. -
Seite 12: Montage Der Dunstabzugshaube
Montage der Dunstabzugshaube Zum Lieferumfang der Dunstabzugshaube gehören - Haubenkörper mit Abluftstutzen, ausziehbarem Flach- schirm und 2 LED-Leuchten GU10 (2,8 W) - 2 Metallfettfilter - 6 Schrauben 6 mm (1) - 2 Befestigungswinkel (2) - 4 Schrauben M5x25 (3) Kohlefilter KSC 750 sind Sonderzubehör. Nicht im Liefe- rumfang enthalten. -
Seite 14: Auszugtiefe Flachschirm Einstellen
Auszugtiefe Flachschirm einstellen Luftschlauch montieren (nur bei Abluftbetrieb) Die Auszugtiefe des Flachschirmes lässt sich den unter- schiedlichen Tiefen von Oberschränken anpassen. Im Verwenden Sie für die Verbindung mit dem Wand- eingeschobenen Zustand schließt die Blende des Flach- durchbruch ein Kunststoffrohr oder einen Abluftschlauch Ø... -
Seite 15: Hinweise Zur Verringerung Der Umwelteinflüsse
Hinweise zur Verringerung der Um- Technische Daten welteinflüsse (z.B. Energieverbauch): Spannung: 230 V ~ • Benutzen Sie die Dunstabzugshaube in geeigneter Leistungsstufe. Frequenz: 50 Hz • Schalten Sie den Motor der Dunstabzugshaube rechtzeitig auf eine kleinere Stufe, wenn sich der Motorleistung: 140 W Wrasen verringert. -
Seite 16: Produktdatenblatt Nach Eu-Verordnung 65/2014 Und 66/2014
Produktdatenblatt nach EU-Verord- nungen 65/2014 und 66/2014 Schublüfter 4TC-60 Name oder Warenzeichen des Lieferanten: ORANIER Küchentechnik GmbH Modellkennung des Lieferanten: 8746 62 Jährlicher Energieverbrauch [ kWh/Jahr ] 64,7 hood Energie-Effizienzklasse [ - ] Lüfter-Effizienzwert [ - ] hood Lüfter-Effizienzklasse [ - ]... -
Seite 17: Abmessungen
Abmessungen... -
Seite 18: Dunstabzugshauben Im Abluftbetrieb - Tipps Und Tricks
Durchmesser von 150 mm empfohlen. Dies gilt zu jeder Jahreszeit und bei jeder Witterung!! Die ORANIER-Garantie ist nur dann gültig, wenn die Dunstabzugshaube fachmännisch an ein 125er- oder Bitte beachten Sie, dass die Dunstabzugshaube bereits 150er-Abluftsystem angeschlossen ist. - Seite 19 Viele Mauerkästen haben aber starre Lamellen. Hier Das Material des Abluftkanals hat hohen Einfluss auf die können erhebliche Leistungsverluste entstehen: Leistung einer Dunstabzugshaube. Feststehende Abluftrohre aus Kunststoff sind flexiblen Alu-Flex- Schläuchen in jedem Fall vorzuziehen. Bei Alu-Flex- Schläuchen muss darauf geachtet werden, dass diese nicht flach gedrückt werden (speziell in den Bögen) und keine Knicke aufweisen.
- Seite 20 Geräusche Kondenswasserbildung Die Dunstabzugshaube soll an einer gemauerten Wand Die Außenflächen der Dunstabzugshaube sind zu Koch- befestigt werden. Holzwände / Gipskartonwände / Stän- beginn deutlich kälter als der Kochdunst, daher ist es nor- derwände o.ä. sind ungeeignet, da diese bei eingeschal- mal, dass sich, insbesondere bei Dunstabzugshauben mit tetem Gebläsemotor als Resonanzkörper wirken und da- großem Glasschirm, am Haubenkörper Kondenswasser...
-
Seite 21: Dunstabzugshauben Im Umluftbetrieb - Tipps Und Tricks
Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht. -
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! • Entsorgen Sie dieses Gerät im Recyclinghof mit... -
Seite 23: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 24 8746 62 · 1114 V2.6...
