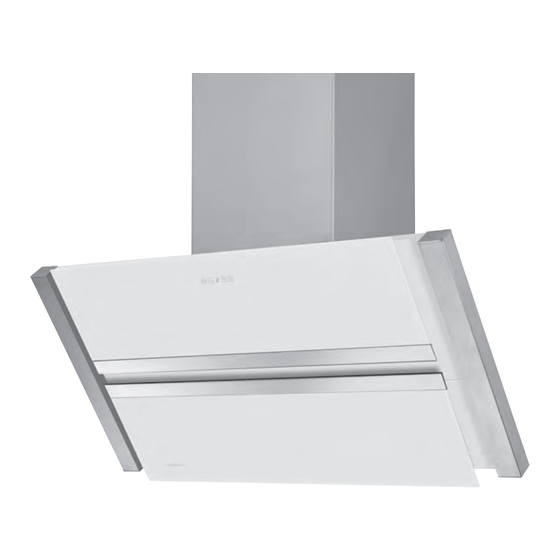

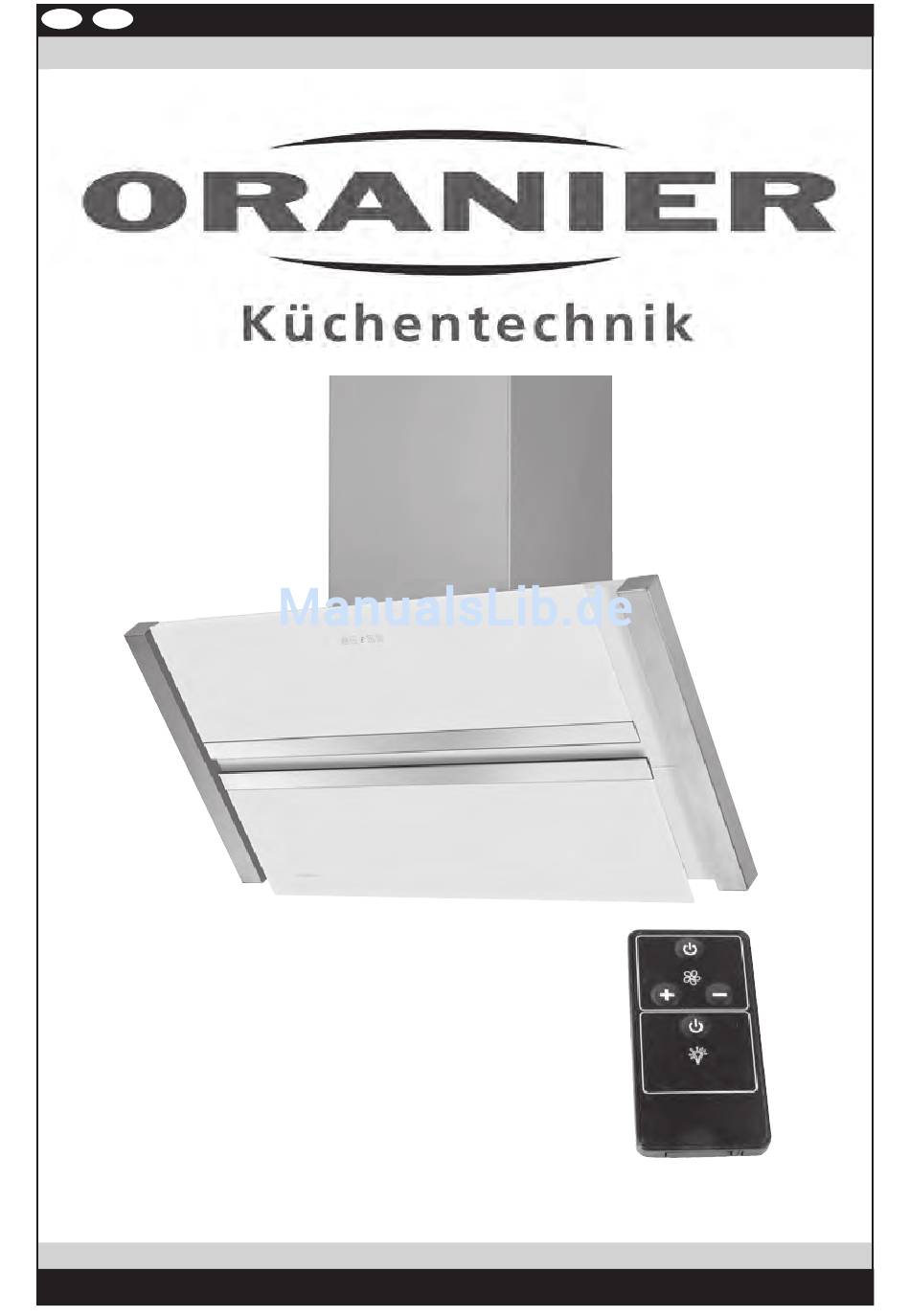

- Seite 1 Bedienungs- und Installationsanleitung Kopffrei-Wandhaube mit IR-Fernbedienung Lina 75 S Lina 90 S Lina 75 W Lina 90 W 4029808417229 / 4029808417212 / 4029808417243 / 4029808417236 8713 75 · 8713 90 · 8714 75 · 8714 90 · 1062...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haushaltsgerät Sicherheitshinweise entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und Bedienung der Haube zuverlässige Technik, Funktionalität und ansprechendes Bedieneinheit/Fernbedienung Design. Welche Leistungsstufe soll gewählt werden? 4 Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein-... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Ihr Gerät im Überblick Sicherheitshinweise zum Gebrauch: • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Die Dunstabzugshaube darf nur über Elektro- oder Gas- herden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. -
Seite 4: Bedienung Der Haube
Bedienung der Haube (Touch-Control) GEBLÄSE LEISTUNG LEISTUNG BELEUCHTUNG EIN / AUS VERRINGERN ERHÖHEN EIN / AUS IR-EMPFÄNGER FERNBEDINUNG LEISTUNGSANZEIGE Abb. 2: Bedienfeld elektronische Steuerung Elektronische Steuerung Bedieneinheit / Fernbedienung Die Bedieneinheit befindet sich an der Front des Gerätes; sie ist benutzerfreundlich gestaltet und einfach zu handhaben Gerätemotor ein- / ausschalten (Abb. -
Seite 5: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Metallfettfilter reinigen Achtung: Netzstecker ziehen bzw. die Sicherung ausschalten! Vor sämtlichen Wartungs- und Reinigungsarbeiten ist Abnehmen der Metallfettfilter der Netzstecker zu ziehen bzw. die Sicherung auszu- Die Metallfettfilter befinden sich hinter den Abdeckungen der schalten oder herauszuschrauben! Randabsaugung. Diese werden jeweils durch 2 stabile Magnetverschlüsse sicher gehalten. -
Seite 6: Aktivkohlefilter Austauschen (Nur Umluftbetrieb)
Aktivkohlefilter austauschen Halogenlampe austauschen (Fortsetzung) Filtertyp KSC 700 (nur bei Umluftbetrieb) Netzstecker ziehen bzw. Sicherung ausschalten! Um Verschmutzungen im Haubeninneren zu verringern, sind • Netzstecker ziehen bzw. Sicherung ausschalten! die Halogenlampen der Arbeitsplatzbeleuchtung bündig in • Die beiden Aktivkohlefilter sind links und rechts am den Haubenkörper eingelassen. -
Seite 7: Im Falle Einer Störung
Im Falle einer Störung Eine Halogenlampe ist ausgefallen: Die Haube funktioniert überhaupt nicht: • Bitte tauschen Sie die Halogenlampe aus. Lesen Sie • Wurde eventuell die Sicherung in der Hausinstallation dazu bitte auf Seite 6 den Abschnitt „Halogenlampe aus ausgelöst? Stromversorgung der Haube bzw. Haupt- tauschen”. sicherung überprüfen. •... -
Seite 8: Kundendienst
Abluft- oder Umluftbetrieb? Sollte am Gerät ein technischer Mangel auftreten, setzen Sie Beim Abluftbetrieb (Abb. 7, empfohlen) wird der Dunst über sich bitte mit dem ORANIER-Kundendienst telefonisch in ein Abluftsystem mit Mauerkasten ins Freie geführt. Verbindung: Bei Umluftbetrieb (Abb. 8) wird der Dunst von Fettrückstän- den und Gerüchen befreit und wieder in die Küche ausgebla-... -
Seite 9: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen • Beim Verlegen der Abluftleitung sollte folgendes Bei der Montage der Dunstabzugshaube im Abluftbetrieb beachtet werden: beachten Sie bitte folgende Hinweise: - kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der - möglichst wenige Rohrbögen verwenden. Querschnitt der Zuluftöffnung mindestens so groß... -
Seite 10: Übersicht Lieferumfang
Übersicht Lieferumfang Abb. 11 1 - Netzstecker 2 - Teleskopschacht 3 - Grundschacht 4 - Haubenkörper mit Motorblock 5 - Bedienfeld 6 - Metallfettfilter 7 - Abdeckung Randabsaugung 9 - Montageblech für Teleskopschacht 10 - Wandhalter 11 - Abluftstutzen 12 - Schraube 4x45 mm 13 - Dübel 8 x 40 mm 14 - Schraube 3,9 x 9,5 mm 15 - Reduzierstück 150/125 mm Haubenkörper, Motorblock, Abdeckung der Randabsaugung und Abluftstutzen bilden bei diesem Modell eine Einheit und sind nicht ohne weiteres trennbar. Die Beschreibung als separate Bestandteile dient nur der besseren Verständlichkeit in der Bedienungsanleitung. -
Seite 11: Montageskizze
Montageskizze Abb. 12 Integrierter Abluftstutzen ¯150 40 hoch 896 (Lina 90) / 746 (Lina 75) -
Seite 12: Wandmontage
Wandmontage Ermitteln Sie unter Berücksichtigung der erforderlichen Mindestabstände zum Kochfeld die Position der Bohrungen „A“. Erstellen Sie zwei Bohrungen „A“ gemäß der Montageskizze (Abb. 12). In die gebohrten Löcher jeweils einen Dübel 8 mm (13) einsetzen und in die Dübel jeweils eine Schraube 4x45 mm (12) so weit eindrehen, dass der Schraubenkopf noch etwa 10 mm aus der Wand ragt. -
Seite 13: Luftschlauch Montieren
Luftschlauch montieren (nur bei Abluftbetrieb) Verwenden Sie für die Verbindung mit dem Wanddurchbruch ein Kunststoffrohr oder einen Abluftschlauch Ø 150 mm (min. Ø 125 mm) (Nicht im Lieferumfang). Wichtig: Der Abluftanschluss muss vor Befestigung der Dunstabzugshaube fertiggestellt sein! Rohr bzw. Schlauch auf die benötigte Länge zuschneiden. Der Schlauch darf nicht geknickt werden. -
Seite 14: Schachtmontage
Schachtmontage Raumdecke Schutzfolien entfernen. Den aus Grundschacht (3) und Teleskopschacht (2) bestehenden Schacht folgendermaßen zusammensetzen: Bei Umluftbetrieb: den Teleskopschacht (2) so einsetzen, dass die Luftaustrittsschlitze oben sind. (Abb. 16). Bei Abluftbetrieb: den Teleskopschacht (2) mit den ca. 240 Luftaustrittsschlitzen nach unten einsetzen. Die Luftaustritts- schlitze sind dann verdeckt. -
Seite 15: Technische Daten
Technische Daten Spannung: 230 V ~ Frequenz: 50 Hz Motorleistung: 250 W Anzahl der Leistungsstufen: Beleuchtung: 2 x 35 W (Halogenlampen 230V / 35 W / GU 10 oder GZ 10) Gesamtleistung: 320 W (Anschlusswert) Stromaufnahme: max. 1,55 A Schutzklasse: Max. Luftfördermenge: 850 m 3 /h freiblasend Lautstärke (Schalldruck): (Leistungsstufe 1, Abluftbetrieb) -
Seite 16: Abmessungen
Abb. 18 Abmessungen Modelle „Lina"... -
Seite 18: Hinweise Zur Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäi- schen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! -
Seite 19: Oranier-Werksgarantie
(z.B. Stahl-Guss- oder Schamotteauskleidungen). 3. Durch Inanspruchnahme der Werksgarantie ver- Wir haften nicht für mittelbare und unmittelbare Schä- längert sich die Garantiezeit weder für das ORANIER- den, die durch die Geräte verursacht werden. Dazu Gerät noch für neu eingebaute Teile. Ausgewechselte gehören auch Raumverschmutzungen, die durch... - Seite 20 8713 75 · 8713 90 · 8714 75 · 8714 90 · V1.5 1062...
