panthera S2 Bedienungsanleitung Seite 6

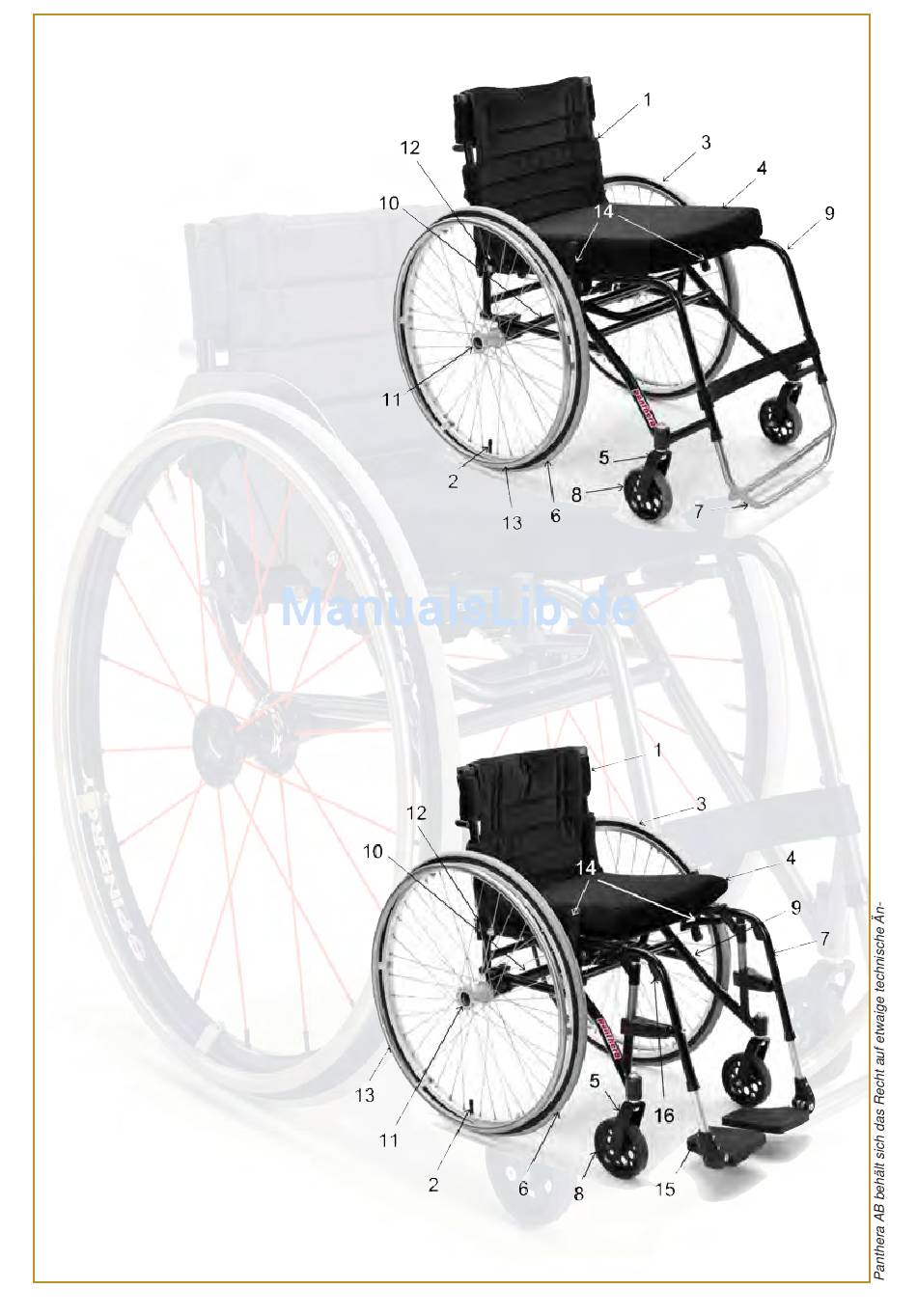

ÜBERSICHT - S2
1. Rückenlehne
2. Luftventil
3. Antriebsrad
4. Sitzfläche – Sitzkissen
5. Gabel
6. Reifen
7. Fußstütze
8. Lenkrad
9. Fahrgestell
10. Hinterachse
11. Schnellkupplungsnabe
12. Lösemechanismus für Rückenlehne
13. Greifreifen
14. Bremse
ÜBERSICHT - S2 Swing
1. Rückenlehne
2. Luftventil
3. Antriebsrad – Reifen
4. Sitzfläche – Sitzkissen
5. Gabel
6. Reifen
7. Fußstütze
8. Lenkrad
9. Fahrgestell
10. Hinterachse
11. Schnellkupplungsnabe
12. Lösemechanismus für Rückenlehne
13. Greifreifen
14. Bremse
15. Fußplatten
16. Lösemechanismus für Beinstütze
(kurz, kurz-niedrig, Large) (Abb. 4)
(Swing kurz) (Abb. 5)
Abb. 4
Abb. 5
6
art.nr.bruk-S2-tysk, Rev. 2011-01
