panthera S2 Bedienungsanleitung
Verwandte Anleitungen für panthera S2
Inhaltszusammenfassung für panthera S2

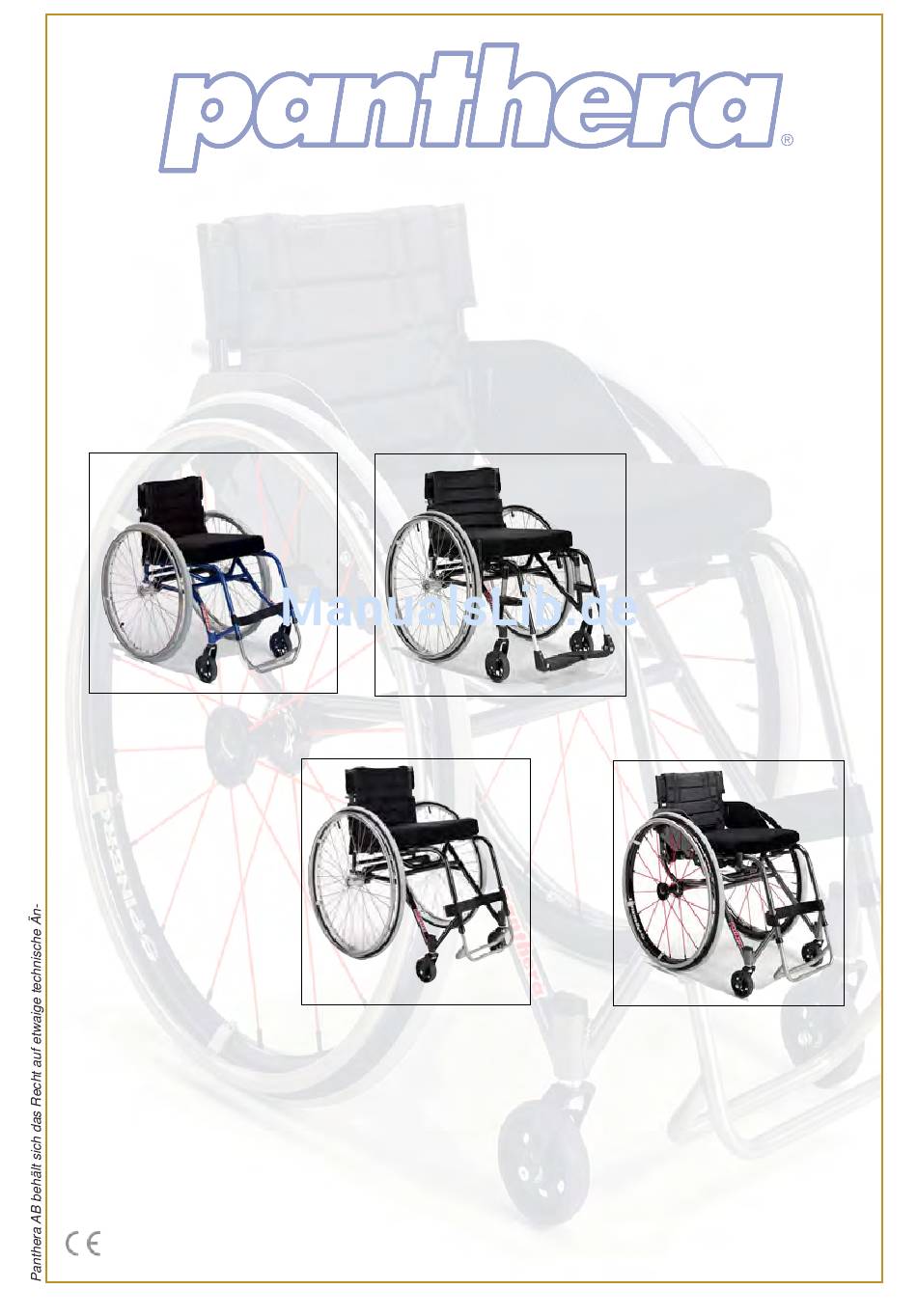

- Seite 1 Bedienungsanleitung S2 Swing U2 Light Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Schweden +46-8-761 50 40, www.panthera.se, panthera@panthera.se art.nr.bruk-S2-tysk, Rev. 2011-01...
-
Seite 2: Inhaltsverzeichnis
18-21 EINLEITUNG Mit dem Rollstuhl von Panthera haben Sie eine ausgezeichnete Wahl getroffen. Wir hoffen, dass Sie mit diesem Produkt von Panthera AB über viele Jahre zufrieden sein werden. Sämtliche Produkte von Panthera AB werden in Spånga, vor den Toren der schwedischen Hauptstadt Stockholm, konstruiert und montiert. -
Seite 3: Beschreibung
Abstoßen mit den Füßen fortbewegen oder aus anderen Gründen eine ebenere Sitzfläche brauchen. S2 Swing ist für das einfache Hinein- und Herausheben in Fahrzeuge bzw. aus Fahrzeugen konstruiert. Die Rahmenquerstrebe ist so konstruiert, dass der Rollstuhl beim Heben in ein Fahrzeug ausgewogen und ergonomisch festgehalten werden kann. -
Seite 4: Sicherheitshinweise
Ihre Finger verletzen. Wenn Sie hohe Bremsen verwenden und sich seitlich vom oder zum Panthera-Rollstuhl bewegen, müssen Sie Ihren Körper über die Bremse heben können, um sich nicht darauf zu setzen oder daran hängenzubleiben. Wenn Sie unsere Einhandbremse benutzen und sich aufrichten können, müssen Sie darauf achten, dass die Bremse nicht versehentlich mit der Beinrück-... - Seite 5 Sie diesen Vorgang mit Ihrem Betreuer. Wenn der Rollstuhl samt Benutzer angehoben werden soll, muss der Rollstuhl stets am Rahmen angehoben werden, also nicht an Rückenlehne, Schiebegriff, Beinstützen, Rädern oder anderen beweglichen Komponenten, siehe Abb. Abb. 2; S2, U2, U2 Light, Abb. 3; S2 Swing Abb.
- Seite 6 9. Fahrgestell 10. Hinterachse 11. Schnellkupplungsnabe 12. Lösemechanismus für Rückenlehne 13. Greifreifen 14. Bremse Abb. 4 ÜBERSICHT - S2 Swing (Swing kurz) (Abb. 5) 1. Rückenlehne 2. Luftventil 3. Antriebsrad – Reifen 4. Sitzfläche – Sitzkissen 5. Gabel 6. Reifen 7.
-
Seite 7: Übersicht - U2 (Abb. 6)
Abb. 6 ÜBERSICHT - U2 Light (Abb. 7) 1. Rückenlehne 2. Luftventil 3. Antriebsrad 4. Sitzfläche – Sitzkissen 5. Gabel 6. Reifen 7. Fußstütze 8. Lenkrad 9. Fahrgestell 10. Hinterachse 11. Schnellkupplungsnabe 12. Bremse 13. Greifreifen Abb. 7 art.nr.bruk-S2-tysk, Rev. 2011-01... -
Seite 8: Einstellungen
3-mm-Inbusschlüssel. Jetzt kann die Fußplatte nach oben oder unten verschoben und so in eine an- dere vertikale Stellung gebracht werden. Die Fußstützen müssen vertikal so eingestellt sein, dass die Oberschenkelunterseiten auf der Sitzfläche liegen, während die Füße gleichzeitig auf den Fußplatten ruhen. Abb. 8 Abb. 9 Abb. 10 art.nr.bruk-S2-tysk, Rev. 2011-01... -
Seite 9: Spannung Des Fersen-/Wadenbands (Abb. 11 Und 12)
5) Um die Rückenlehnensperre erneut zu aktivieren, klappen Sie die Rückenlehne hoch und drehen den Exzenter der Rückenlehnensperre so nach oben, dass der Sperrstift in seine Sperrnut heraus- springt. Ziehen Sie danach die Sicherungsschraube an. Führen Sie denselben Vorgang auf beiden Seiten aus. Abb. 11 Abb. 12 Abb. 13 art.nr.bruk-S2-tysk, Rev. 2011-01... -
Seite 10: Spannung Des Rückenlehnenbezugs (Abb. 15)
Rollstuhl testen, muss stets eine weitere Person hinter Ihnen stehen. Wenn Sie sich auch nach einem ausführlichen Test des Rollstuhlgleichgewichts unsicher fühlen, sollten Sie einen Kippschutz (Zubehör) benutzen. Dieser verhindert ein rückwärtiges Umkippen und lässt sich einfach entfernen, wenn er nicht mehr benötigt wird. Abb. 14 Abb. 15 art.nr.bruk-S2-tysk, Rev. 2011-01... - Seite 11 5) Bringen Sie die Anschlagschraube wieder in einem der drei Löcher im Rahmenrohr an. 6) Klopfen Sie so auf die Klemme, dass deren Rückseite an der Anschlagschraube anliegt. 7) Ziehen Sie den Bolzen (2) durch die Klemme an. Abb. 16 Abb. 17 art.nr.bruk-S2-tysk, Rev. 2011-01...
- Seite 12 Stellung bewegt und die Klemme erneut angezogen werden. Hinweis: Der Bolzen an der Innenseite der Klemme (unter dem Sitz) muss geöffnet werden, damit die Klemme bewegt werden kann. Öffnen Sie nicht den Bolzen an der Außenseite der Klemme. Abb. 18 Abb. 19 art.nr.bruk-S2-tysk, Rev. 2011-01...
-
Seite 13: Zubehör
Kleidung usw. in den Radspeichern verfängt. Außerdem wird verhindert, dass Schmutz vom Rad auf Kleidung gelangt. Um den Seitenschutz zu entfernen, z.B. bei einem Transport, ziehen Sie ihn gerade nach oben aus seiner Befestigung heraus. Abb. 21 Abb. 20 art.nr.bruk-S2-tysk, Rev. 2011-01... -
Seite 14: Transport
3) U2 Light besitzt keine Rückenlehnensperre. Nehmen Sie lediglich das Sitzkissen ab und klappen Sie die Rückenlehne nach vorn. 4) S2 Swing verfügt über abnehmbare Fußstützen. Um diese zu lösen, drücken Sie die Taste, drehen die Beinstütze zur Seite und heben diese danach gerade ab, siehe Abb. 25. -
Seite 15: Rollstuhlbefestigung Im Fahrzeug (Abb. 27 Und 28)
Sicherheitsgurt des Fahrzeugs muss am Körper anliegen und darf von keinem Rollstuhlteil vom Körper abgehalten werden. Siehe Abb. 29 und 30. Loses Rollstuhlzubehör muss entfernt werden, um die Verletzungsgefahr für sich selbst sowie andere Personen zu minimieren. Abb. 29 Abb. 30 art.nr.bruk-S2-tysk, Rev. 2011-01... -
Seite 16: Crashtest
Die von Panthera im Rahmen eines Crashtests geprüften Rollstühle besaßen zum Testzeitpunkt die folgende Ausführung: Panthera S2: Fahrgestell S2 komplett, Breite 45, Rückenlehne komplett, Breite 45, Höhe 40, Fußbogen, Breite 45, Antriebsräder Std. 24 Zoll mit Titangreifreifen, hohe Bremse, Kippschutz, Seitenschutz mit Abdeck- ung, Sitzkissen, Breite 45; 2,5 cm Panthera U2: Fahrgestell U2 komplett, Breite 45, Rückenlehne komplett, Breite 45, Höhe 40, Fußbogen, Breite 45,... -
Seite 17: Wartung
WARTUNG Der Panthera-Rollstuhl ist so konstruiert, dass er nahezu wartungsfrei ist. Einige wenige Kontrollen sollten jedoch durchgeführt werden. (Selbstverständlich muss der Rollstuhl häufiger gereinigt und inspiziert werden, wenn er in anspruchsvollen Umgebungen (z.B. mit Sand und Salzwasser) genutzt wird. Monatliche Wartung: - Trocknen Sie das Fahrgestell des Rollstuhls mit Autoshampoo oder Spülmittel und einem feuchten... -
Seite 18: Technische Daten
7,3°-11,5° 7,3°-11,5° 7,3°-11,5° 7,3°-11,5° 7,3°-11,5° 7,3°-11,5° Transportabmessungen Breite 59,6 Länge Höhe Gewichtsangaben Gesamt (g) 8276 8336 8396 8456 8516 8752 Transport 4720 4780 4840 4900 4960 5196 Benutzergewicht (kg) Reifenluftdruck (Bar) *Gewichtsangaben wurden bei montierter Bremse gemessen. **Rückenlehnenwinkel nach hinten/vorn art.nr.bruk-S2-tysk, Rev. 2011-01... - Seite 19 7,3°-11,5° 7,3°-11,5° 7,3°-11,5° 7,3°-11,5° Transportabmessungen Breite Länge Höhe 40,5 40,5 40,5 40,5 Gewichtsangaben Gesamt (g) 8500 8560 8620 8680 Transport 5000 5060 5120 5180 Benutzergewicht (kg) Reifenluftdruck (Bar) *Gewichtsangaben wurden bei montierter Bremse gemessen. **Rückenlehnenwinkel nach hinten/vorn art.nr.bruk-S2-tysk, Rev. 2011-01...
- Seite 20 Sitzflächenhöhe hinten Sitzflächenhöhe vorn Sitzflächentiefe Rückenlehne Rückenlehnenwinkel 7°-8,5° 7°-8,5° 7°-8,5° Transportabmessungen Breite Länge Höhe Gewichtsangaben Gesamt (g) 9576 9636 9696 Transport 6020 6080 6140 Benutzergewicht (kg) Reifenluftdruck (Bar) *Gewichtsangaben wurden bei montierter Bremse gemessen. **Rückenlehnenwinkel nach hinten/vorn art.nr.bruk-S2-tysk, Rev. 2011-01...
- Seite 21 Rückenlehnenwinkel 4,5°-11,5° 4,5°-11,5° 4,5°-11,5° 4,5°-11,5° 4,5°-11,5° Transportabmessungen Breite Länge Höhe Gewichtsangaben Gesamt (g) 6906 6986 7066 7172 7278 Transport 3918 3898 4078 4184 4290 Benutzergewicht (kg) Reifenluftdruck (Bar) *Gewichtsangaben wurden bei montierter Bremse gemessen. **Rückenlehnenwinkel nach hinten/vorn art.nr.bruk-S2-tysk, Rev. 2011-01...
- Seite 22 NOTIZEN art.nr.bruk-S2-tysk, Rev. 2011-01...
- Seite 23 NOTIZEN art.nr.bruk-S2-tysk, Rev. 2011-01...
- Seite 24 Panthera AB, Gunnebogatan 26, SE-163 53 Spånga, Schweden +46-8-761 50 40, www.panthera.se, panthera@panthera.se art.nr.bruk-S2-tysk, Rev. 2011-01...
