Garmin GT15M-IH Installationsanweisungen

GT15M-IH-Geber
Installationsanweisungen
Hinweise zur Montage
• Bei Kunststoffrümpfen mit einfacher Dicke sollte der Geber
im Bilgenbereich in der Nähe des Kiels und des Heckspiegels
montiert werden.
• Der Geber sollte nicht achtern der Wasseransaugöffnung und
anderer Ausbuchtungen montiert werden.
• Der Geber sollte nicht über einem Stabilisierungsflügel
montiert werden.
• Der Geber sollte über stabilem Kunststoff montiert werden,
ohne Strömungstoträume oder Kernbohrungen im
Schiffsrumpf.
• Der Geber sollte so flach wie möglich im Schiffsrumpf
montiert werden.
TIPP: Sie können im Internet nach Schiffselektronikforen und
Videos suchen, die Sie bei der Auswahl des besten Montageorts
unterstützen können.
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher Nr. 1
• Schleifpapier mit 220er Körnung
• Seewassertauglicher Klebstoff
• Wohnmobil-/seewassertaugliches Frostschutzmittel oder
Mineralöl
• Reinigungsalkohol
Rumpfquerschnittswinkel
Der Rumpfquerschnittswinkel ist der Winkel zwischen einer
horizontalen Linie und einem Schiffsrumpf an einem einzelnen
Punkt. Sie können den Rumpfquerschnittswinkel mit einer
Smartphone-App, einem Winkelmesser, einem Gradmesser
oder einem digitalen Nivelliergerät messen. Außerdem können
Sie sich beim Hersteller des Schiffs nach dem
Rumpfquerschnittswinkel des bestimmten Punkts am Rumpf
Ihres Schiffs erkundigen.
HINWEIS: Je nach Form des Rumpfes kann ein Schiff mehrere
Rumpfquerschnittswinkel haben. Messen Sie den
Rumpfquerschnittswinkel nur an der Stelle, an der Sie den
Geber installieren möchten.
Hinweise zum Inneneinbautank
• Bei einem Schiffsrumpf mit einem Rumpfquerschnittswinkel
von 0 bis 3 Grad, muss der Tank mit der Bezeichnung „0°
" montiert werden.
• Bei einem Schiffsrumpf mit einem Rumpfquerschnittswinkel
von 4 bis 8 Grad, muss der Tank mit der Bezeichnung „5°
" montiert werden.
• Bei einem Schiffsrumpf mit einem Rumpfquerschnittswinkel
von 9 bis 16 Grad, muss der Tank mit der Bezeichnung „12°
" montiert werden.
Dezember 2015
• Bei einem Schiffsrumpf mit einem Rumpfquerschnittswinkel
von 17 bis 25 Grad, muss der Tank mit der Bezeichnung „20°
" montiert werden.
Testen des Montageorts
Bevor Sie den Geber fest montieren, sollten Sie das
Geberfeedback am Montageort testen, während sich das Boot
im Wasser befindet.
1
Legen Sie den Geber in einen dünnen Plastikbeutel.
2 Füllen Sie den Beutel mit so viel Wasser, dass die Unterseite
des Gebers bedeckt ist. Verschließen Sie den Beutel dann
mit einem Kabelbinder.
3
Befeuchten Sie die Rumpfoberfläche.
4
Platzieren Sie den Geber im Beutel am Montageort.
5
Sehen Sie sich das Feedback des Gebers auf dem
Kartenplotter oder Fishfinder an.
6
Wenn der Geber nicht erwartungsgemäß funktioniert, wählen
Sie einen anderen Montageort, und wiederholen Sie die
Schritte 3 bis 5.

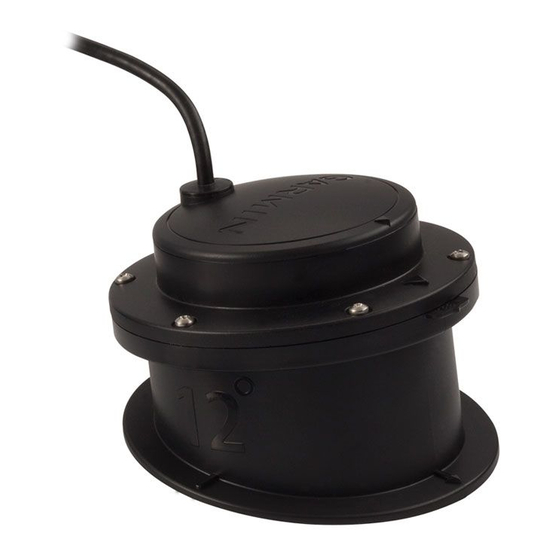

Installieren des Inneneinbautanks und
Gebers
Vor der Installation des Inneneinbautanks und Gebers müssen
Sie den Rumpfquerschnittswinkel ermitteln
(Rumpfquerschnittswinkel, Seite
der die waagerechteste Installation des Gebers ermöglicht.
1
Schleifen Sie den getesteten Montageort
Montageorts, Seite
2
Reinigen Sie den getesteten Montageort mit Alkohol.
3 Bringen Sie seewassertauglichen Klebstoff
Unterseite des Tanks an.
4
Platzieren Sie den Tank im Schiffsrumpf, wobei die Oberseite
des Tanks auf gleicher Höhe mit der Wasserlinie sein muss.
Außerdem muss der Pfeil
5
Wenn der Klebstoff getrocknet ist, setzen Sie den
Dichtungsring
6
Füllen Sie den Tank mit wohnmobil-/seewassertauglichem
Frostschutzmittel oder Mineralöl.
7
Setzen Sie den Geber in den Tank ein. Achten Sie darauf,
dass der Pfeil am Geber auf die Kerbe im Tank
ausgerichtet ist.
8
Verwenden Sie die mitgelieferten Schrauben, um den Geber
am Tank zu befestigen.
HINWEIS: Ziehen Sie die Schrauben nicht zu fest an.
9 Verlegen Sie das Kabel, und verbinden Sie den Geber mit
dem Kartenplotter oder Fishfinder.
Software-Update
Möglicherweise müssen Sie die Gerätesoftware aktualisieren,
wenn Sie das Gerät installieren oder Zubehör hinzufügen.
Gedruckt in Taiwan
1) und den Tank identifizieren,
(Testen des
1) mit Schleifpapier mit 220er Körnung.
in Richtung des Kiels zeigen.
in die Rille des Tanks ein.
auf der
190-01976-72_0A
