Garmin GT36UHD Installationsanweisungen

GT36UHD/GT56UHD GEBER
INSTALLATIONSANWEISUNGE N
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen in der Anleitung Wichtige Sicherheits- und
Produktinformationen, die dem Kartenplotter oder Fishfinder
beiliegt.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit einem Echolot erhalten Sie eine bessere
Übersicht über die Situation im Wasser unter dem Boot. Es
befreit Sie nicht von der Verantwortung, das Wasser um das
Boot bei der Navigation zu beobachten.
Wenn die Installation und Wartung des Geräts nicht
entsprechend diesen Anweisungen vorgenommen wird, könnte
es zu Schäden oder Verletzungen kommen.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Sie müssen sich beim Einbau des Garmin
Anweisungen halten, um die bestmögliche Leistung zu erzielen
und eine Beschädigung des Boots zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, finden Sie unter
Informationen.
Software-Update
Sie müssen die Software des Garmin Kartenplotters
aktualisieren, wenn Sie dieses Gerät installieren. Anweisungen
zum Aktualisieren der Software finden Sie im Benutzerhandbuch
des Kartenplotters unter support.garmin.com.
Erforderliches Werkzeug
• Kreuzschraubendreher, Nr. 2
Heckspiegelhalterung
• Bohrmaschine
5
• Bohrer: 4 mm ( / Zoll), 3,2 mm (
32
• Klebeband
• Seewassertaugliches Dichtungsmittel
Halterung für den Elektromotor
• Wasserdichtes Klebeband
Hinweise zur Montage
Damit Sie bei maximaler Geberleistung die wenigsten
Störungen erhalten, sollten Sie das Geberkabel nicht in der
Nähe von Zündkabeln, Bordbatterien oder -kabeln,
Elektromotorbatterien und -leitungen und Leitungen mit hoher
Oktober 2020
WARNUNG
ACHTUNG
HINWEIS
Geräts an diese
®
support.garmin.com weitere
1
/ Zoll), 25 mm (1 Zoll)
8
Leistung wie Radar-, Audioverstärker- und Autopilot-
Antriebskabeln verlegen.
Falls das Geberkabel nicht bis zum Kartenplotter reicht, können
Sie ein Verlängerungskabel hinzufügen (Garmin Artikelnummer
010-11617-42 oder 010-11617-32, nicht im Lieferumfang
enthalten). Zum Vermeiden einer Signalminderung verlängern
Sie das Kabel um nicht mehr als 9 m (30 Fuß).
Vorbereiten des Gebers für den Langzeiteinsatz im
Wasser
Verwenden Sie auf dem Geber keine Azeton-Produkte oder
Produkte auf Azetonbasis. Azeton beschädigt das
Kunststoffgehäuse des Gebers.
Wenn Sie einen Geber auf einem Boot installieren, das lange
Zeit im Wasser liegt, sollten Sie eine Antifouling-Farbe auf
Wasserbasis auf den Geber und die Befestigungsteile
auftragen, um einen Anwuchs zu verhindern.
1
Schleifen Sie den Geber und die Befestigungsteile leicht mit
feinkörnigem Schleifpapier an.
2
Reinigen Sie den Geber und die Befestigungsteile mit
Isopropanol.
3
Tragen Sie eine Antifouling-Farbe auf Wasserbasis auf den
Geber und die Befestigungsteile auf.

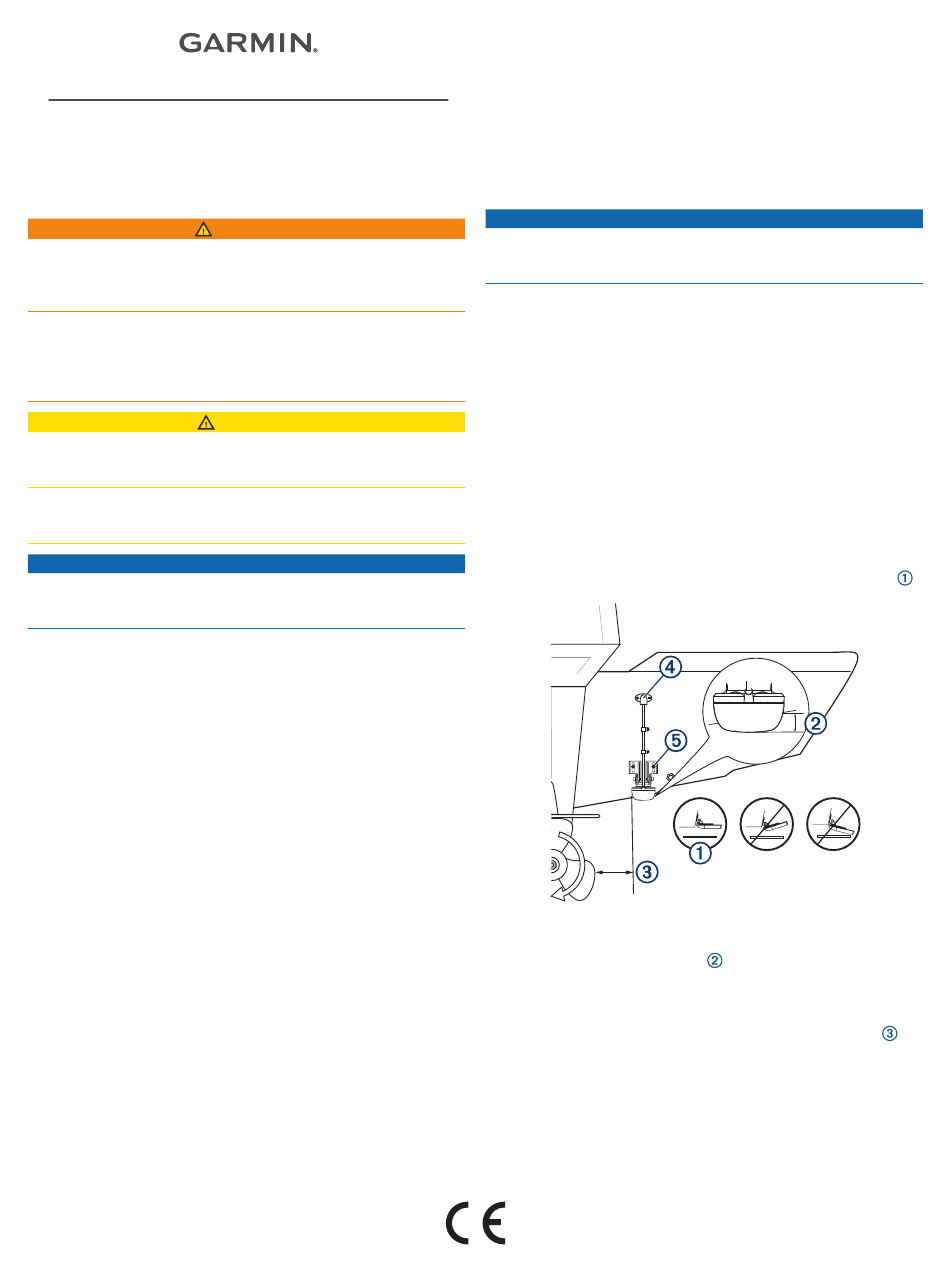

Installieren des Gebers an einem
Heckspiegel
Hinweise zur Auswahl des Montageorts
• Der Geber sollte parallel zur Wasserlinie montiert werden
• Der Geber sollte 3,5 mm (0,125 Zoll) unter einem
Kunststoffrumpf und 10 mm (0,375 Zoll) unter einem
Aluminiumrumpf hervorragen
• Bei Booten mit Außenbord- oder mit Einbau-/
Außenbordmotoren sollte der Geber so nahe wie möglich an
der Mitte des Heckspiegels montiert werden, jedoch in einem
Abstand von mindestens 38 cm (15 Zoll) vom Propeller
• Wenn sich der Propeller in Fahrt im Uhrzeigersinn dreht,
sollte der Geber auf der Steuerbordseite montiert werden
(auf der rechten Seite mit Blick nach vorne).
• Wenn sich der Propeller in Fahrt gegen den Uhrzeigersinn
dreht, sollte der Geber auf der Backbordseite montiert
werden (auf der linken Seite mit Blick nach vorne).
GUID-24516B07-7980-45F4-972C-79F74FE21812 v1
HINWEIS
.
.
.
