8
Wartung

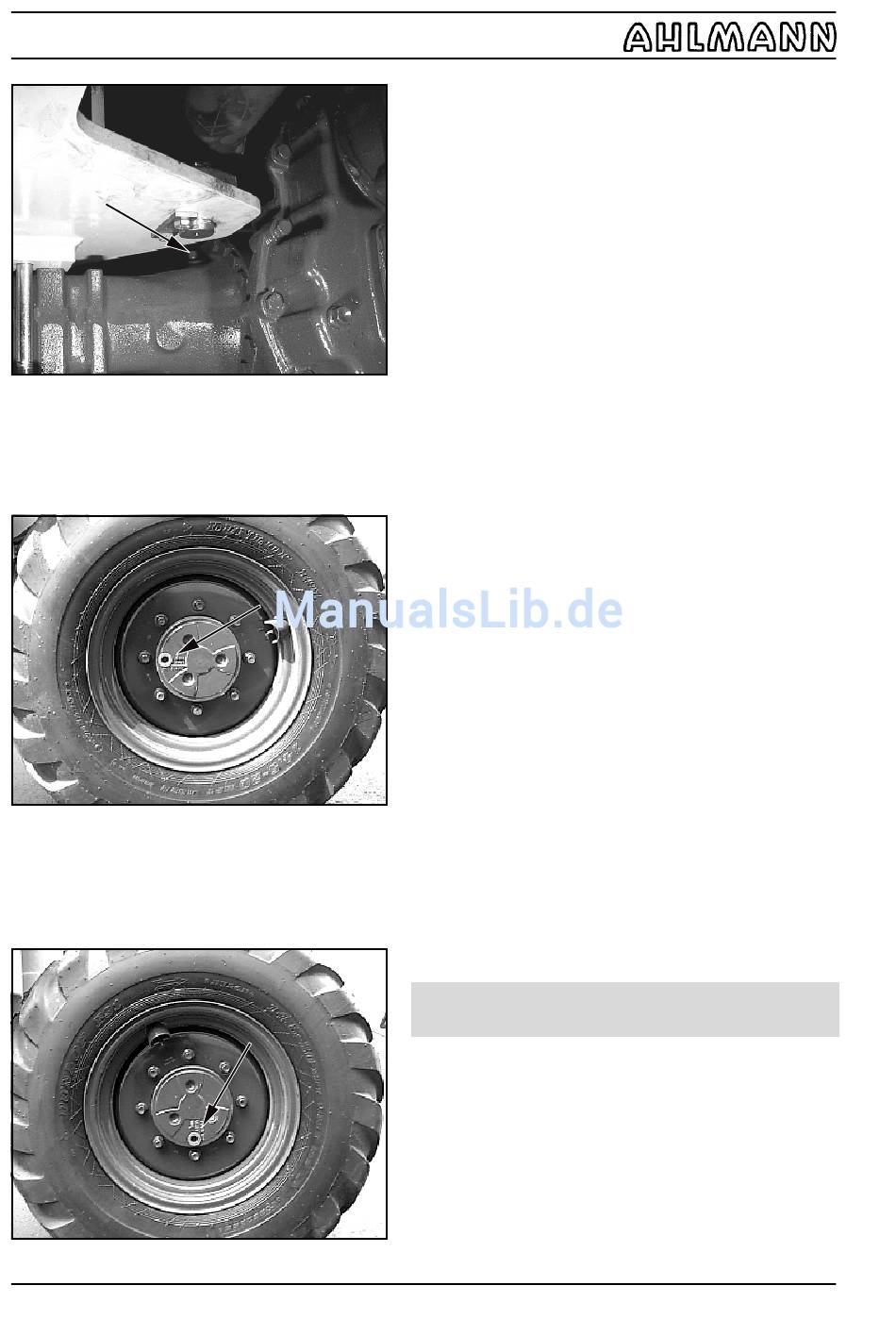

Bild 8-19
Bild 8-20
Bild 8-21
8-10
HINWEIS
- Angaben zur Ölmenge sind dem Wartungsplan (Seite
8-1) zu entnehmen.
- Nach einigen Minuten, wenn Ölstand gesunken, Öl
nachfüllen, bis vorgeschriebener Stand erreicht ist und
konstant bleibt.
- Das Achsentlüftungsventil (8-19/Pfeil) muss frei von
Verschmutzungen sein.
(7) Verschlussstopfen Achsbrücke (8-17/2) wieder
einschrauben.
8.2.10 Ölstandskontrolle Planetengetriebe
(1) Gerät so verfahren, dass die Markierungslinie "OIL
LEVEL/OELSTAND" waagerecht steht und sich der
Verschlussstopfen dabei links oberhalb dieser Markie-
rungslinie befindet (8-20/Pfeil).
(2) Verschlussstopfen herausdrehen.
HINWEIS
- Ölstand muss bis zur Verschlussstopfenbohrung reichen.
- Evtl. austretendes Öl auffangen.
(3) Verschlussstopfen mit neuem Dichtring wieder
hineindrehen.
8.2.11 Ölwechsel Planetengetriebe
(1) Gerät so verfahren, dass der Verschlussstopfen (8-21/
Pfeil) in Stellung 6 Uhr steht.
(2) Ölauffangbehälter mit Ablaufrinne unterstellen.
(3) Verschlussstopfen herausdrehen und Öl auslaufen
lassen.
ACHTUNG
Aufgefangenes "Alt-Öl" umweltgerecht entsorgen!
(4) Gerät so verfahren, dass die Markierungslinie "OIL
LEVEL/OELSTAND" waagerecht steht und sich der
Verschlussstopfen dabei links oberhalb dieser Markie-
rungslinie befindet (8-20/Pfeil).
(5) Öl über Verschlussstopfenbohrung einfüllen bis Öl zur
Öffnung reicht.
(6) Verschlussstopfen mit neuem Dichtring wieder
einschrauben.
K80D/K81D/K105/K106/K115/K116/K120/K121
