2. Der Netzschalter (mit POWER SW gekennzeichnet) wird an den PWR-An-
schluss des Mainboards angeschlossen. Die Polarität (negativ oder positiv)
spielt hier keine Rolle.
3. Schließen Sie die Netz-LED (mit POWER LED gekennzeichnet) an das Main-
board an. Bei den LEDs sind die positiven (+) Drähte farbig und die negativen
(–) weiß bzw. schwarz. Sollte eine LED nach dem Einschalten des Systems
nicht leuchten, kehren Sie die Anschlüsse um. Weitere Informationen zum
Anschließen von LEDs an das Mainboard finden Sie in der zugehörigen Doku-
mentation.
4. Die Festplatten-LED (HDD LED) wird an den Festplatten-Header angeschlos-
sen.
ERWEITERUNGSKARTEN
Jegliche Erweiterungskarten für Ihr Minuet-Gehäuse müssen ein kleines Format
aufweisen, da es für Karten in voller Höhe nicht geeignet ist.
ANSCHLUSS DER USB-PORTS
An einem an den vorderen USB-Ports befestigten Kabel befindet sich ein einzelner
10-poliger Stecker. Dies ist ein Intel-Standardstecker, der getastet ist, damit er
nicht versehentlich umgeschaltet werden kann, solange er an einen standardge-
mäßen Intel-Mainboard-Header angeschlossen ist. Verbinden Sie den 10-poligen
Stecker mit den Mainboard-Headern, so dass der blockierte Pin über den fehlenden
Header-Pin passt.
1
2
9
10
Hinweis: Bitte überprüfen Sie die Pinbelegung des USB-Headers im Handbuch des
Mainboards und vergewissern Sie sich, dass diese mit der Tabelle übereinstimmt.
ANSCHLUSS DES eSATA-PORTS
Dieses Gehäuse ist frontseitig mit einem eSATA-Port für den Anschluss externer
SATA-Geräte ausgestattet. An einem an den vorderen eSATA-Ports befestigten
Kabel befindet sich ein SATA-Stecker. Verbinden Sie diesen mit einem SATA-An-
schluss am Mainboard.
ANSCHLUSS DER AUDIO-PORTS (AC'97 und HDA)
Im Lieferumfang befinden sich ein standardmäßiger 10-poliger Intel AC'97 und ein
10-poliger Intel HDA (High Definition Audio) Stecker, die Sie je nach Mainboard-
Spezifikation verwenden sollten. Beachten Sie bitte die folgenden Anweisungen:
Hinweis: Bitte überprüfen Sie die Pinbelegung des Audio-Headers im Handbuch
des Mainboards und vergewissern Sie sich, dass sie mit der Tabelle unten überein-
stimmt. Auch wenn Ihr System mit beiden Standards kompatibel ist, können Sie
nur einen von beiden nutzen.

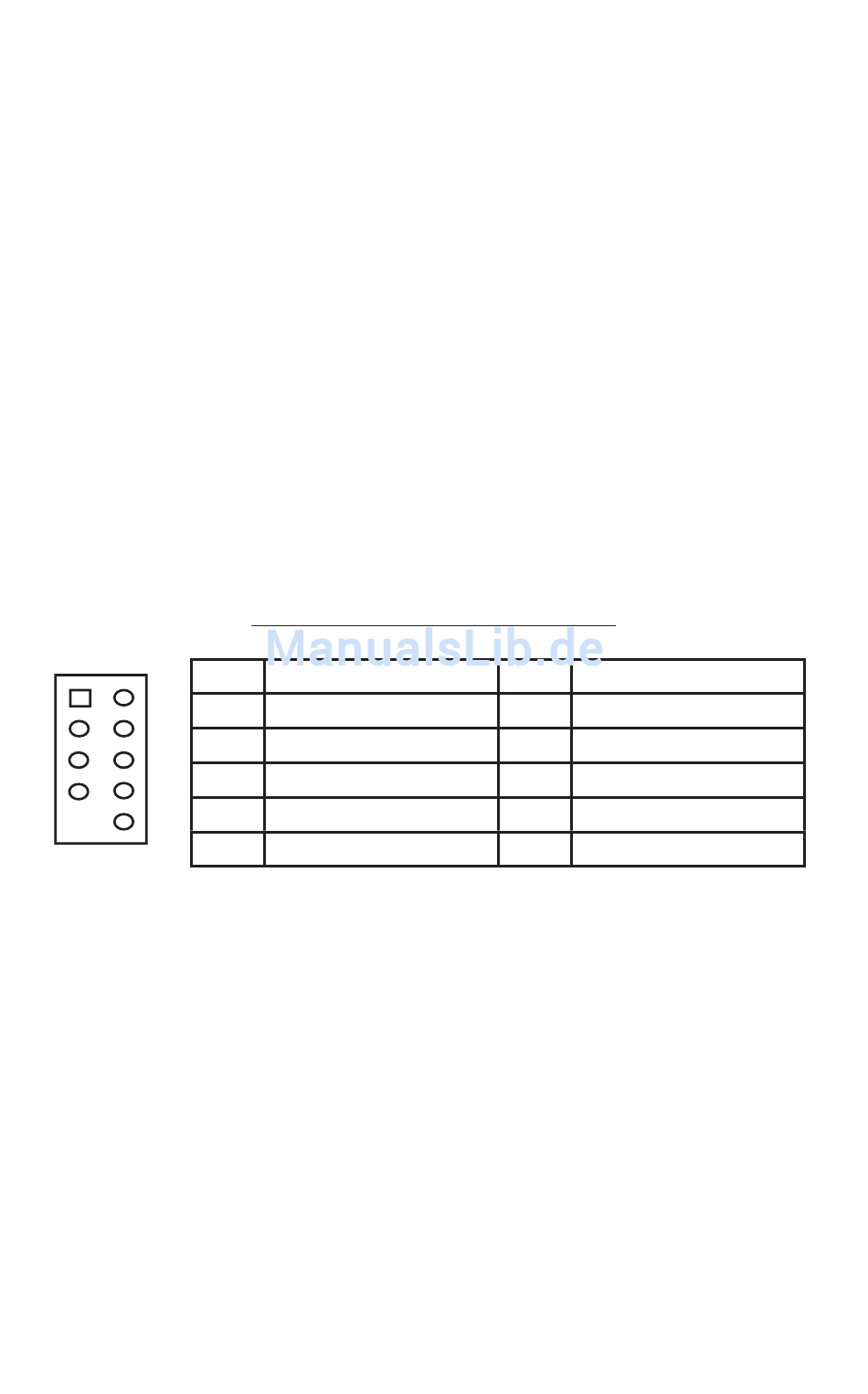

USB-Pinbelegung für das Mainboard
Pin
Signalbezeichnung
1
USB Strom 1
3
Negatives Signal 1
5
Positives Signal 1
7
Masse 1
9
Fest (Kein Pin)
Pin
Signalbezeichnung
2
USB Strom 2
4
Negatives Signal 2
6
Positives Signal 2
8
Masse 2
10
Unbelegter Pin
13
