Fusion MS-RA70 Installationsanweisungen Seite 4

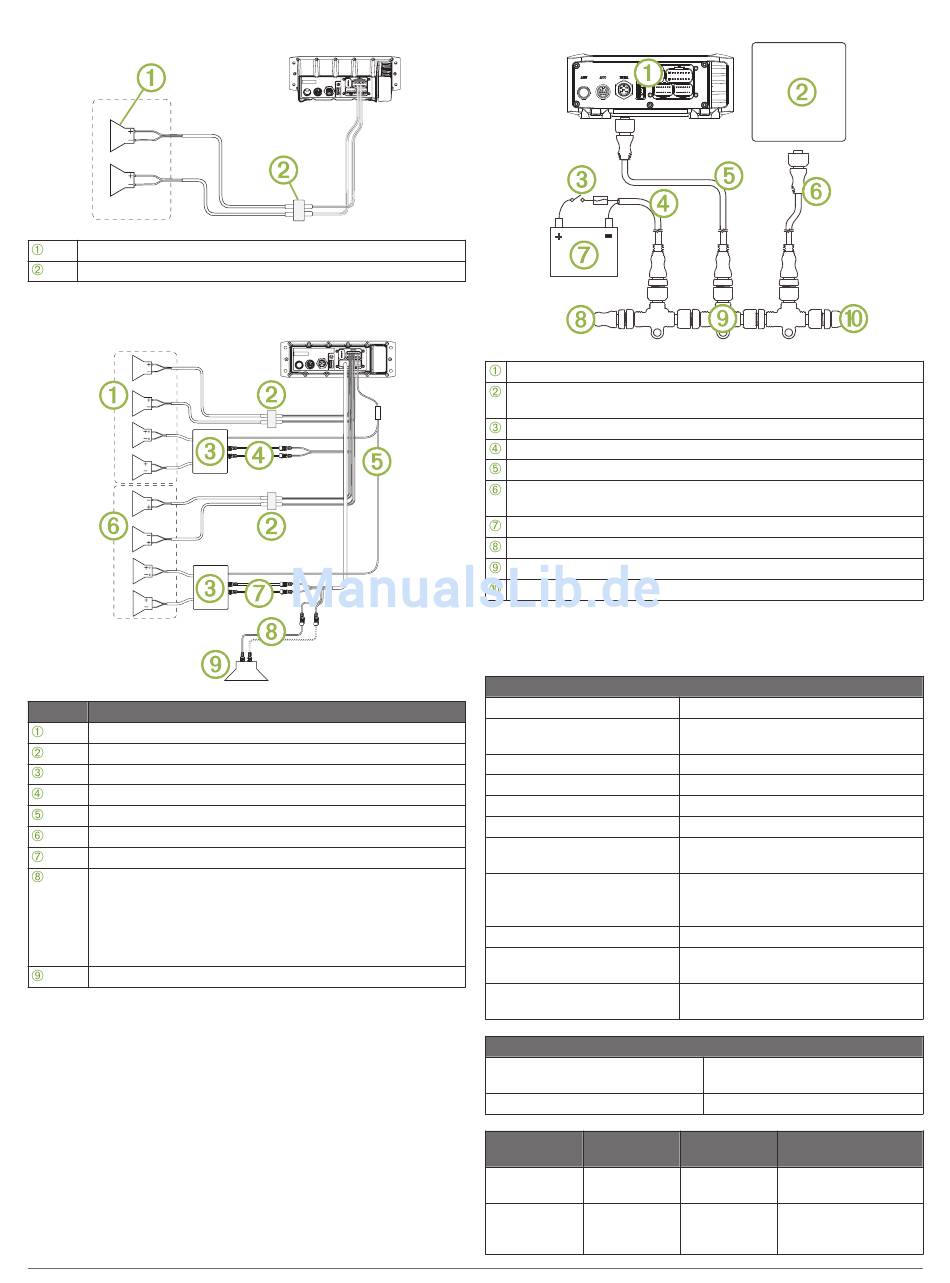

Schaltplan für Systeme mit einer Zone
Lautsprecher
Wasserdichte Verbindung
Vollständiger Schaltplan für das System
Element Beschreibung
Lautsprecher für Zone 2
Wasserdichte Verbindung
Verstärker mit Stromversorgung
Line-Ausgang für Zone 2
Signalleitung für „Verstärker ein"
Lautsprecher für Zone 1
Line-Ausgang für Zone 1
Subwoofer-Ausgang für Zone 1
Jedes Kabel bietet einen Einzel-Mono-Ausgang auf einen
Subwoofer mit Stromversorgung oder einen Subwoofer-
Verstärker, und ein oder beide Kabel können verwendet
werden (abhängig von den Verbindungsanforderungen des
Subwoofers oder Verstärkers).
Subwoofer mit Stromversorgung
Schaltplan für das NMEA 2000 System
HINWEIS: NMEA 2000 ist nur bei FUSION MS-RA70N Modellen
verfügbar.
4
Stereo
Unterstützte Kartenplotter-Multifunktionsanzeige oder kompatible
FUSION NMEA 2000 Fernbedienung
Leitungsschalter
NMEA 2000 Netzkabel
NMEA 2000 Stichleitung vom Radio, bis zu 6 m (20 Fuß)
NMEA 2000 Stichleitung von der Kartenplotter-Multifunktionsan-
zeige oder kompatible FUSION NMEA 2000 Fernbedienung
Stromversorgung mit 9 bis 16 V Gleichspannung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
T-Stück NMEA 2000
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Radioinformationen
Technische Daten
Allgemein
Gewicht
Wasserdichtigkeit
Betriebstemperaturbereich
Lagertemperaturbereich
Eingangsspannung
Stromstärke (maximal)
Stromstärke (bei Stummschal-
tung)
Stromstärke (Standby)
NMEA 2000 LEN
Reichweite der ANT ® Drahtlos-
funktion
Sicherheitsabstand zum
Kompass
Integrierter Klasse-AB-Verstärker
Ausgabeleistung (Musik) pro Kanal Maximal 50 W x 4 Kanäle bei
Gesamtausgabeleistung (Musik)
Tuner Europa und
Australasien
UKW-Funkfre- 87,5 bis
quenzbereich 108 MHz
UKW- 50 kHz
Frequenz-
schritt
FUSION MS-RA70/MS-RA70N – Installationsanweisungen
556 g (19,6 Unzen)
IEC 60529 IPX7 (vorne), IEC 60529
IPX3 (hinten)
0 °C bis 50 °C (32 °F bis 122 °F)
-20 °C bis 70 °C (-4 °F bis 158 °F)
10,8 bis 16 V Gleichspannung
15 A
Weniger als 900 mA
FUSION MS-RA70: Weniger als 5 mA
FUSION MS-RA70N: Weniger als
15 mA
1 (50 mA)
Bis zu 3 m (10 Fuß)
15 cm (5,9 Zoll)
4 Ohm pro Kanal
Maximal 200 W
USA Japan
87,5 bis 70 bis 95 MHz
107,9 MHz
200 kHz 50 kHz
