Anschlussskizze An Das Heizungssystem; Ausführungsskizze Rücklaufanhebung / Einspeisung Pufferspeicher - wodtke Momo Anleitung

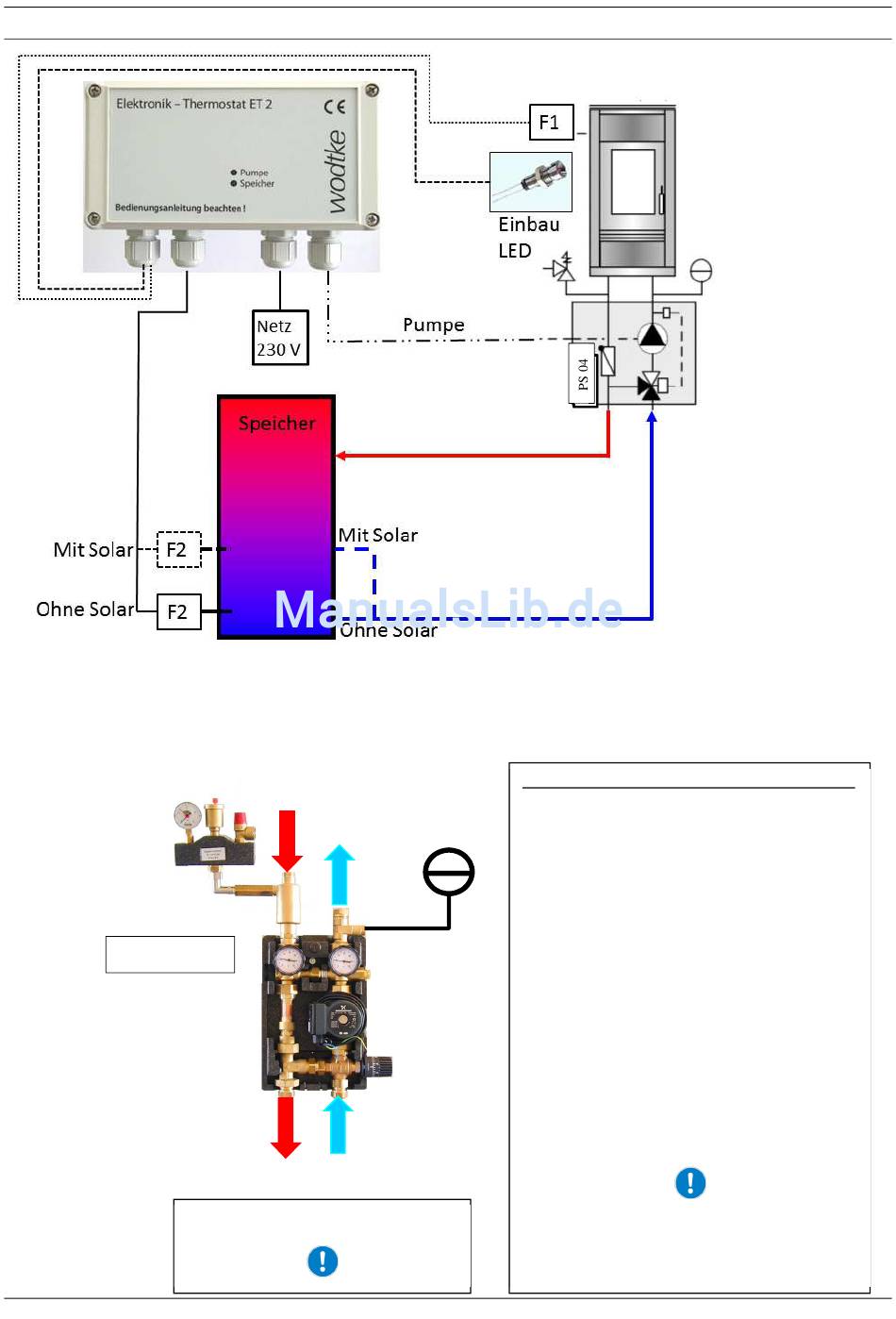

Anschlussskizze an das Heizungssystem

Hinweis: Fühler F1 und F2 sind im Lieferumfang des Wodtke Elektronik-Thermostats ET 2 enthalten
Ausführungsskizze Rücklaufanhebung / Einspeisung Pufferspeicher
Wodtke KSG 01
Wodtke ES 01
Wodtke PS 03
Wodtke PS 04
Anleitung_KK50-10 RW_Momo + Tio_2016_08_10
Installation / Anschluss
Vorlauf vom
Ofen
Rücklauf zum
Ofen
Vorlauf zum Rücklauf vom
Speicher Speicher
Pufferspeicher
(mindestens 500 l) vorgeschrieben!
Empfohlene Wodtke System-Komponenten:
Wodtke ET 2 Elektronik-Thermostat zur
-
Pumpenansteuerung als Differenzregler
inklusive Fühler F1+F2 sowie Einbau
LED.
Art.-Nr. 095 458
Wodtke PS04 Pumpengruppe mit Rück-
-
laufanhebung.
Art.-Nr. 095 586
Wodtke ES 01 Entlüfter-Set
-
Art.-Nr. 095 136
Wodtke PS04 Ausdehnungsgefäß (8L)
-
Art.-Nr. 095 587
-
- Wodtke KSG 01 Kesselsicherheits-
gruppe.
Art.-Nr. 095 127
Bitte beachten Sie zu den Darstellungen die
wichtigen Hinweise auf der nächsten Seite!
