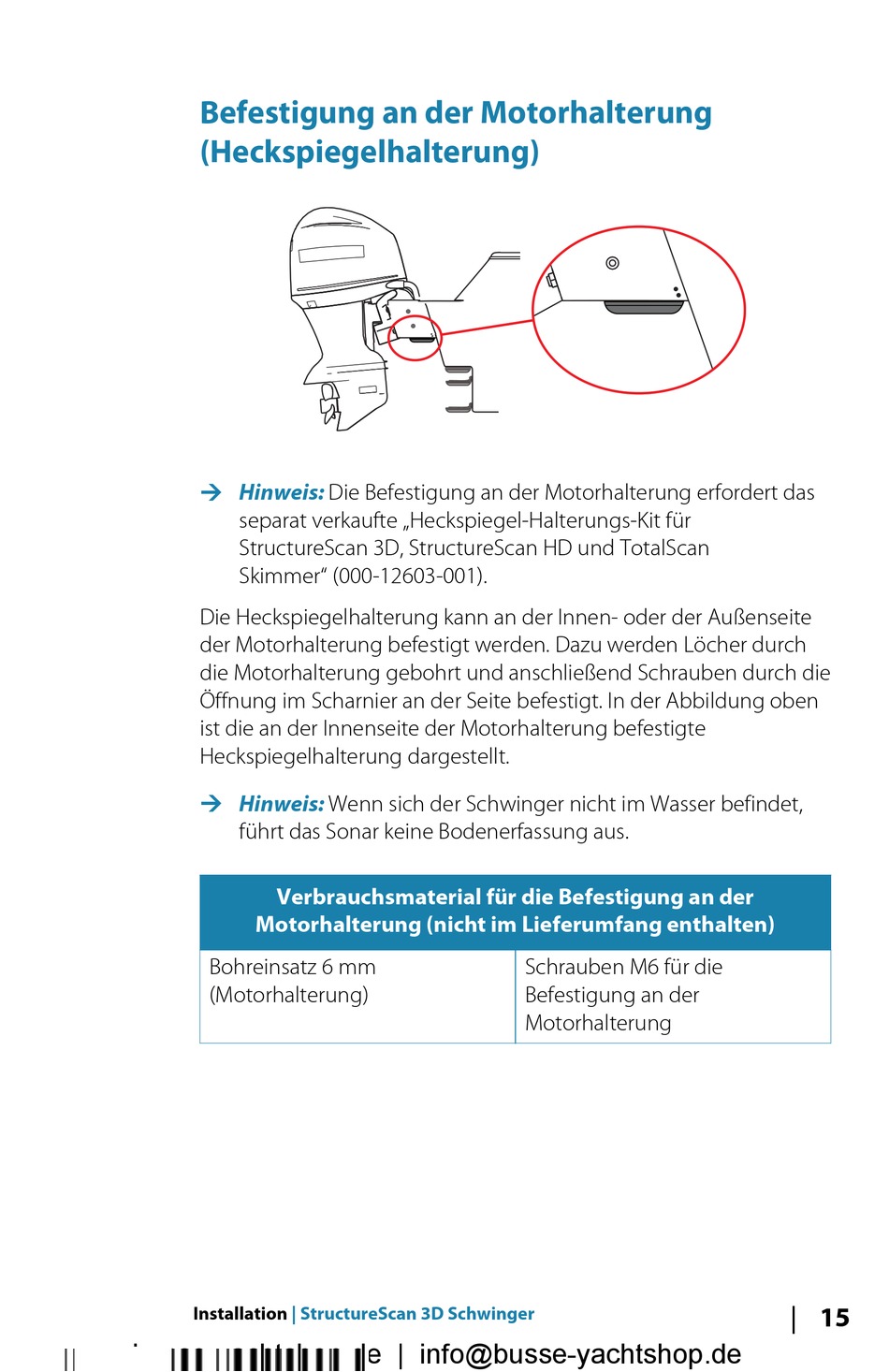

Lowrance StructureScan 3D Installationshandbuch Seite 15

Befestigung an der Motorhalterung
(Heckspiegelhalterung)
Ú Hinweis:
separat verkaufte „Heckspiegel-Halterungs-Kit für
StructureScan 3D, StructureScan HD und TotalScan
Skimmer" (000-12603-001).
Die Heckspiegelhalterung kann an der Innen- oder der Außenseite
der Motorhalterung befestigt werden. Dazu werden Löcher durch
die Motorhalterung gebohrt und anschließend Schrauben durch die
Öffnung im Scharnier an der Seite befestigt. In der Abbildung oben
ist die an der Innenseite der Motorhalterung befestigte
Heckspiegelhalterung dargestellt.
Ú Hinweis:
führt das Sonar keine Bodenerfassung aus.
Bohreinsatz 6 mm
(Motorhalterung)
Installation
www.busse-yachtshop.de | info@busse-yachtshop.de
Die Befestigung an der Motorhalterung erfordert das
Wenn sich der Schwinger nicht im Wasser befindet,
Verbrauchsmaterial für die Befestigung an der
Motorhalterung (nicht im Lieferumfang enthalten)
| StructureScan 3D Schwinger
Schrauben M6 für die
Befestigung an der
Motorhalterung
15
