- Seite 1 StructureScan 3D Transducer Installationshandbuch DEUTSCH www.simrad-yachting.com/de-DE/ | www.lowrance.com/de-de/...
- Seite 2 Tochtergesellschaften, Niederlassungen und Partnergesellschaften übernehmen keinerlei Haftung für jegliche Verwendung dieses Produkts in einer Weise, die zu Unfällen, Schäden oder Gesetzesverstößen führen könnte. Konformitätserklärungen: Der StructureScan 3D Schwinger entspricht den folgenden Bestimmungen: • Die CE-Kennzeichnung im Rahmen der EMV-Richtlinie 2014/30/EU •...
- Seite 3 Die entsprechende Konformitätserklärung steht auf den folgenden Webseiten im Abschnitt StructureScan 3D für die Dokumentation zum Schwinger zur Verfügung: • http://www.lowrance.com/ • http://www.simrad-yachting.com/ Marken: Lowrance ® ® und Navico sind eingetragene Marken von ® Navico. Simrad wird unter Lizenz von Kongsberg verwendet.
- Seite 4 Inhaltskontrolle Im Lieferumfang des StructureScan 3D Schwingers enthalten sind die Heckspiegelhalterung und ein Montagesatz. Der Schwinger ist mit einem 6 m langen Kabel ausgestattet. Montagesatz (im Lieferumfang enthalten) Schrauben Nr. 10 x 1-1/4“ für die Befestigung am Heckspiegel (3) Schrauben M6 x 12 mm für den Zusammenbau der Halterung (2) Unterlegscheiben M6 für den Zusammenbau der...
-
Seite 5: Installation
Bei Befestigung an einem Ort, an dem der Schwinger aus dem Wasser gehoben werden könnte, z. B. wenn das Boot die Gleitphase erreicht, funktioniert das Sonar nicht, da sich der Schwinger nicht im Wasser befindet. Befestigung an der Motorhalterung (Heckspiegelhalterung) Installation | StructureScan 3D Transducer... - Seite 6 Befestigung direkt auf der Stufe (Einbau- Halterung) Befestigung an der Stufe (Heckspiegelhalterung) Befestigung am Heckspiegel (Heckspiegelhalterung) StructureScan 3D Möglichkeiten für die Befestigung des Schwingers • Der Schwinger verbleibt im Wasser, wenn sich das Boot in der Gleitphase befindet, und ermöglicht so eine Bodenerfassung bei hohen Geschwindigkeiten "Befestigung am...
- Seite 7 StructureScan 3D Möglichkeiten für die Befestigung des Schwingers • Der Schwinger ist nicht im Wasser, wenn sich das Boot in der Gleitphase befindet; schützt den Schwinger und vermeidet Strömungswiderstand durch den Schwinger "Befestigung an der Stufe • Der Winkel des Schwingers kann so (Heckspiegelhalterung)"...
- Seite 8 Für eine Befestigung des Schwingers direkt auf der Stufe (Direkt- Stufenhalterung) verwenden Sie die Einbauhalterung (gesondert zu erwerben). Schwingerwinkel Stellen Sie nach dem Befestigen des Schwingers sicher, dass der Schwinger so ausgerichtet ist, dass er bei Trolling-Geschwindigkeit Installation | StructureScan 3D Transducer...
- Seite 9 Achse als auch bezüglich der vertikalen Achse parallel zur Wasserlinie des Bootes liegt. DownScan Overlay Der StructureScan 3D Schwinger sollte in einer Entfernung von ca. 0,3 m vom Breitbandecholot-Schwinger installiert werden, damit mit der Funktion „Downscan Overlay“ optimale Ergebnisse erreicht werden.
- Seite 10 Wasser befindet, wenn sich das Boot mit Trolling-Geschwindigkeit bewegt. Verbrauchsmaterial für Heckspiegelmontage (Fiberglas) (nicht im Lieferumfang enthalten) Bohreinsatz 3 mm Dichtungs-/Klebstoffmasse in (Vorbohrlöcher Marinequalität, einsetzbar ober- Heckspiegelhalterung) bzw. unterhalb der Wasserlinie Installation | StructureScan 3D Transducer...
- Seite 11 Wasser befindet, schalten Sie am Display die Funktion „Flip Left/ Right“ ein, und überprüfen Sie, ob die Anzeige für „Links“ und „Rechts“ auf dem Display den Gegebenheiten links und rechts neben dem Boot entspricht. Weitere Informationen finden Sie im Benutzerhandbuch zum Display. Installation | StructureScan 3D Transducer...
- Seite 12 Position ab. Dadurch wird sichergestellt, dass zwischen Motorhalterung, Motor, Heckspiegel und Schwinger ausreichend Freiraum vorhanden ist. Bei nicht ausreichendem Freiraum kann der Schwinger beim Absenken des Motors auf seine tiefste Position beschädigt werden. Installation | StructureScan 3D Transducer...
- Seite 13 Wasser befindet, schalten Sie am Display die Funktion „Flip Left/ Right“ ein, und überprüfen Sie, ob die Anzeige für „Links“ und „Rechts“ auf dem Display den Gegebenheiten links und rechts neben dem Boot entspricht. Weitere Informationen finden Sie im Benutzerhandbuch zum Display. Installation | StructureScan 3D Transducer...
- Seite 14 Bringen Sie eine Dichtungs-/Klebstoffmasse in Marinequalität für über bzw. unter der Wasserlinie auf die Vorbohrlöcher auf. Richten Sie die Schlitze der Halterung an den Vorbohrlöchern aus und schrauben Sie die Halterung mithilfe der mitgelieferten Schrauben an den Heckspiegel an. Installation | StructureScan 3D Transducer...
- Seite 15 Bei Befestigung mit der Direkt-Stufenhalterung (Einbau-Halterung) können Sie den Schwinger in beide Richtungen montieren, mit dem Kabelaustritt in Richtung zum oder weg vom Heckspiegel. Ú Hinweis: Wenn sich der Schwinger nicht im Wasser befindet, führt das Sonar keine Bodenerfassung aus. Installation | StructureScan 3D Transducer...
- Seite 16 Wasser befindet, schalten Sie am Display die Funktion „Flip Left/ Right“ ein, und überprüfen Sie, ob die Anzeige für „Links“ und „Rechts“ auf dem Display den Gegebenheiten links und rechts neben dem Boot entspricht. Weitere Informationen finden Sie im Benutzerhandbuch zum Display. Installation | StructureScan 3D Transducer...

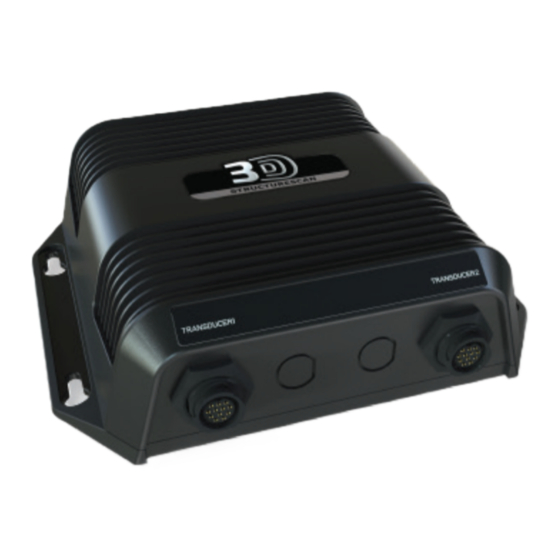

- Seite 17 Anschließen des Schwingers TRANSDUCER 1 TRANSDUCER 2 TRANSDUCER1 TRANSDUCER2 Installation | StructureScan 3D Transducer...
- Seite 18 Schwinger-Kabel 6 m (20’) 70 mm (2.75”) 230 mm (9.05”) 60 mm (2.36”) 60 mm (2.36”) 325 mm (12.79”) Damit das Kabel ausreichend Platz hat, wird eine Bohrung mit einem Durchmesser von 33 mm empfohlen. Maße | StructureScan 3D Transducer...
-
Seite 19: Teile Und Zubehör
Im Lieferumfang enthalten sind Schwinger, Heckspiegelhalterung, Montage- und Befestigungsschrauben, Unterlegscheiben und Muttern für die Halterung. Einbauhalterungs-Kit für StructureScan 3D und TotalScan Skimmer (000-12602-001) Enthält zwei Halterungen für die Einbaumontage. Verwenden Sie für Montage und Befestigung die mit dem Schwinger mitgelieferten Teile. -
Seite 20: Technische Daten
455 kHz – 365 m insgesamt, 182 m zu jeder Seite Max. 56 km/h Geschwindigkeit Objektmarkierung 24 km/h Optimale maximal 16 km/h Geschwindigkeit Technische Daten Downscan Max. Tiefe 60 m Max. 88 km/h Geschwindigkeit Objektmarkierung 56 km/h Optimale maximal 16 km/h Geschwindigkeit Technische Daten | StructureScan 3D Transducer... -
Seite 21: Tipps Zur Problembehandlung
Tipps zur Problembehandlung Tipps zur Problembehandlung • Sicherstellen, dass das StructureScan 3D- Modul eingeschaltet ist • Überprüfen, ob die Software des Geräts StructureScan 3D kompatibel ist Daten werden nicht • Sicherstellen, dass das gelbe Kabel an die angezeigt eingegeschaltete Stromversorgung angeschlossen ist •... - Seite 23 www.simrad-yachting.com/de-DE/...
