INHALTSVERZEICHNIS
ILLUSTRATIONEN .............................................. [1]
1. VOR DER INBETRIEBNAHME...................... 1
2. SICHERHEITSVORKEHRUNGEN ................ 2
3. BETRIEBSBEREICH ..................................... 5
4. INSTALLATIONSORT.................................... 5
5. BETRIEB........................................................ 6
6. OPTIMALER BETRIEB .................................. 8
DES KLIMAGERÄTS ................................... 11
UND -BESEITIGUNG................................... 13
Wichtige Informationen hinsichtlich des
verwendeten Kältemittels
Dieses Produkt enthält fluorierte Treibhausgase,
die durch das Kyoto-Protokoll abgedeckt werden.
Kältemittel Typ: R410A
(1)
GWP
Wert:
1975
(1)
GWP = Global Warming Potential -
Erderwärmungspotential
Gegebenenfalls müssen je nach den vor Ort
geltenden europäischen oder nationalen
Bestimmungen in regelmäßigen Abständen
Überprüfungen in Bezug auf Kältemittel-Leckagen
durchgeführt werden. Weitere Informationen dazu
erhalten Sie bei Ihrem Händler vor Ort.

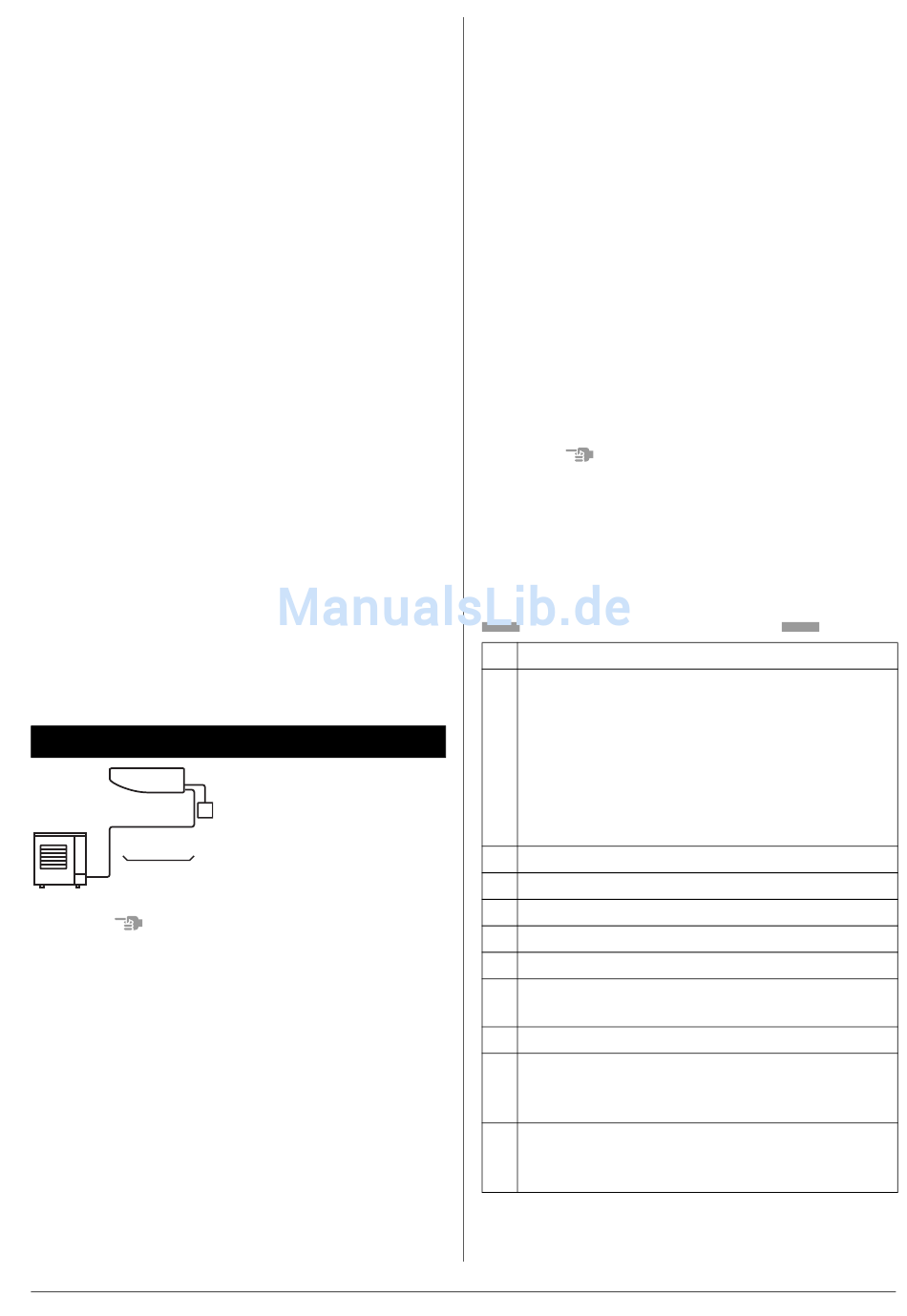

1. VOR DER INBETRIEBNAHME
1
2
3
HINWEIS
• Lesen Sie die Betriebsanleitung, die zusammen
mit der Fernbedienung ausgeliefert wurde.
Arbeitet Ihre Installation mit einer kundenspezifisch
angepassten Steuerung, fragen Sie Ihren Daikin-
Fachhändler nach einem geeigneten Regler.
• Wärmepumpen-Modell
Dieses System bietet die Betriebsarten Kühlen,
Heizen, Automatik, Betrieb "Dry" und Ventilation.
• Es gibt zwei Arten drahtgebundener
Fernbedienungen: BRC1E und BRC1D.
Wenn Sie das Modell BRC1E verwenden, lesen
Sie die Betriebsanleitung, die zusammen mit der
Fernbedienung ausgeliefert wurde.
1
1
Inneneinheit
2
Außeneinheit
3
Einheit mit Fernbedienung
SICHERHEITSVORKEHRUNGEN BEI EINEM
SYSTEM MIT GRUPPENREGELUNG ODER
BEI EINEM SYSTEM MIT ZWEI
FERNBEDIENUNGEN
Dieses System bietet neben dem individuellen
Regelsystem (eine Fernbedienung regelt eine
Inneneinheit) zwei weitere Steuersysteme. Stellen
Sie fest, ob Ihre Einheit über folgendes
Regelsystem verfügt.
• System mit Gruppenregelung
Eine Fernbedienung regelt bis zu 16 Inneneinheiten.
Sämtliche Inneneinheiten sind identisch
eingestellt.
• System mit zwei Fernbedienungen
Zwei Fernbedienungen regeln eine Inneneinheit
(im Fall eines Gruppenregelsystem eine Gruppe
von Inneneinheiten)
Die Einheit wird einzeln bedient.
HINWEIS
• Wenden Sie sich an Ihren Daikin-Händler,
wenn Sie die Kombination oder die Einstellung
der Gruppenregelung bzw. eines Regelsystems
mit zwei Fernbedienungen ändern wollen.
Bezeichnungen und Funktionen der Teile
Siehe Abbildung auf Seite [1]
a Inneneinheit
Außeneinheit
• Je nach Leistungsklasse sehen
Außeneinheiten unterschiedlich aus.
Die in der Abbildung gezeigte Außeneinheit
b
dient nur Illustrationszwecken.
Wenden Sie sich an Ihren Daikin-
Fachhändler, wenn Sie nicht wissen,
welchen Typ Sie haben.
c Fernbedienung
d Zuluft
e Auslassluft
f Luftauslass
g Luftstromklappe (beim Luftauslass)
Kältemittelleitung, elektrisches
h
Verbindungskabel
i Abflussrohr (Kondensat)
Ansauggitter
j
Der eingebaute Luftfilter entfernt Staub und
Schmutz.
Erdungskabel
k
Masse des Außengeräts erden, um
Stromschlaggefahr zu vermeiden.
Deutsch
