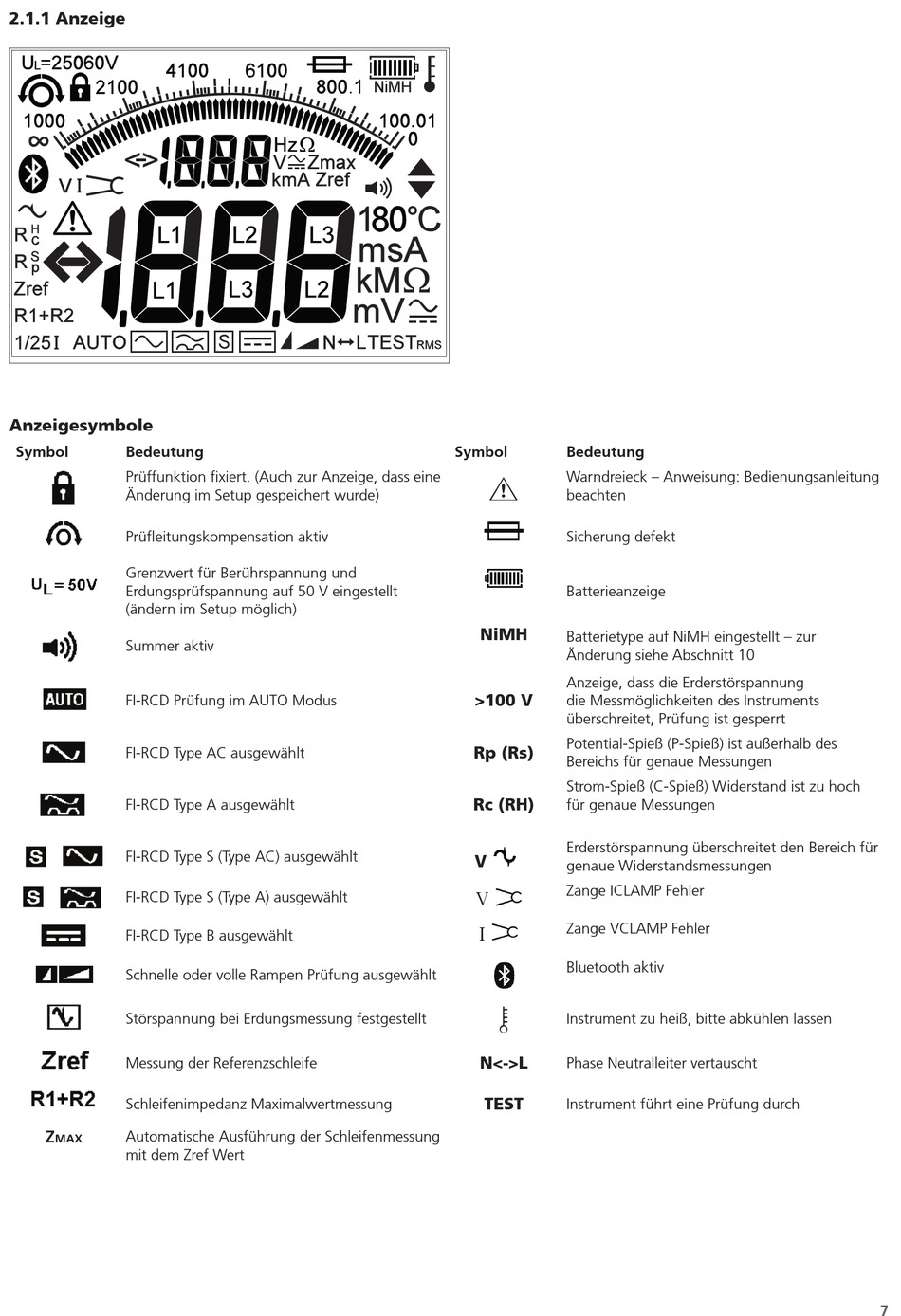

2.1.1 Anzeige

Anzeigesymbole

Symbol Bedeutung
Prüffunktion fixiert. (Auch zur Anzeige, dass eine
Änderung im Setup gespeichert wurde)
Prüfleitungskompensation aktiv
Grenzwert für Berührspannung und
Erdungsprüfspannung auf 50 V eingestellt
(ändern im Setup möglich)
Summer aktiv
FI-RCD Prüfung im AUTO Modus
FI-RCD Type AC ausgewählt
FI-RCD Type A ausgewählt
FI-RCD Type S (Type AC) ausgewählt
FI-RCD Type S (Type A) ausgewählt
FI-RCD Type B ausgewählt
Schnelle oder volle Rampen Prüfung ausgewählt
Störspannung bei Erdungsmessung festgestellt
Messung der Referenzschleife
Schleifenimpedanz Maximalwertmessung
Z
Automatische Ausführung der Schleifenmessung
MAX
mit dem Zref Wert
Symbol Bedeutung
Warndreieck – Anweisung: Bedienungsanleitung
G
beachten
Sicherung defekt
Batterieanzeige
NiMH
Batterietype auf NiMH eingestellt – zur
Änderung siehe Abschnitt 10
Anzeige, dass die Erderstörspannung
>100 V
die Messmöglichkeiten des Instruments
überschreitet, Prüfung ist gesperrt
Potential-Spieß (P-Spieß) ist außerhalb des
Rp (Rs)
Bereichs für genaue Messungen
Strom-Spieß (C-Spieß) Widerstand ist zu hoch
Rc (RH)
für genaue Messungen
Erderstörspannung überschreitet den Bereich für
V
genaue Widerstandsmessungen
V
Zange ICLAMP Fehler
I
Zange VCLAMP Fehler
Bluetooth aktiv
T
Instrument zu heiß, bitte abkühlen lassen
N<->L
Phase Neutralleiter vertauscht
TEST
Instrument führt eine Prüfung durch
