INSTALLATIE
Er gelden geen bijzondere temperatuureisen voor de ruimte waarin
het toilet wordt geplaatst (d.w.z. dat installatie zelfs mogelijk is in
ruimten waar de temperatuur kan dalen tot beneden 0°C). Wel dient
het mogelijk te zijn om de urineafvoerbuis naar een geschikt
afvoerpunt te leiden en de beluchtingsbuis te installeren. Verder is
een aansluitpunt voor de voedingsspanning van 230 V vereist.
1. Plaats het toilet op de positie waar het geïnstalleerd dient te
worden en verwijder het bovendeel. Teken de gaten voor de
urine-afvoerslang en de beluchtingsbuis op de muur aan en
boor deze. Verwijder de ventilatorbehuizing door de schroeven
aan weerszijden los te draaien. Trek het ventilatorhuis naar
buiten omhoog. Kies uit de meegeleverde
bevestigingsmaterialen de meest geschikte bouten om het toilet
veilig aan de wand te bevestigen. Gebruik voor de bevestiging
van het toilet aan de wand de 4 bouten (1). Druk het koppelstuk
van de beluchtingsbuis in het ventilatorhuis en bevestig het met
de twee schroeven (2) aan de wand. Plaats het ventilatorhuis
weer terug op de ventilator

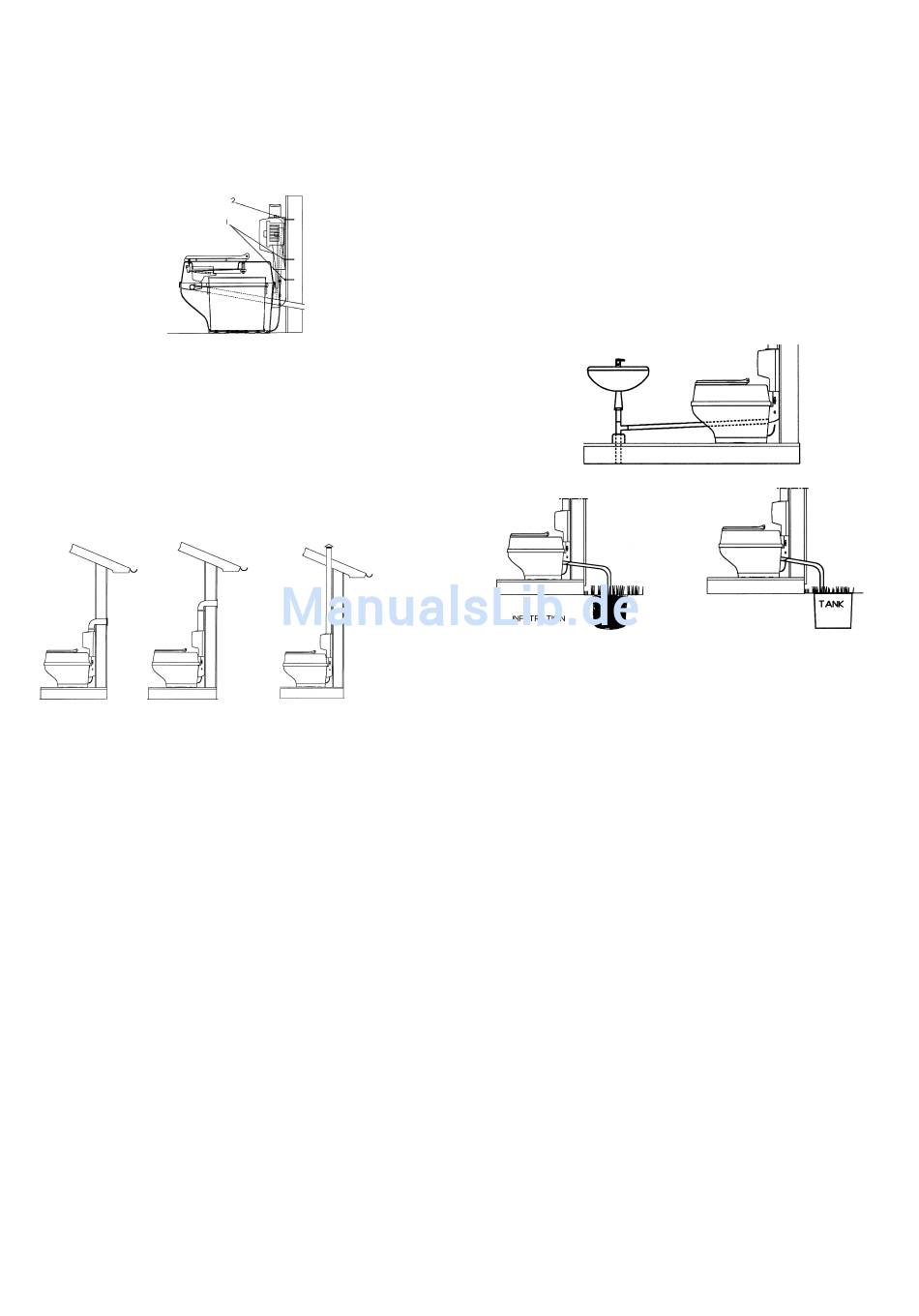

Optie 1 Optie 2
2. Ventilatie: Het toilet kan belucht worden via een buitenmuur
of via het dak. De bijgeleverde beluchtingsset is bedoeld voor
montage volgens Optie 1. Indien voor Optie 3 gekozen wordt,
dan dient de meegeleverde eindkap gebruikt te worden en dient
een langere beluchtingsbuis gebruikt te worden. Indien er al
een beluchtingsbuis in de kamer aanwezig is die gebruikt werd
voor een eerder geïnstalleerd toilet, kan de Separett hierop
zonder problemen aangesloten worden – ongeacht de
buisdiameter. Adapters voor buizen met diameters van 55 mm
en 110 mm zijn als optionele accessoires leverbaar. Alle
koppelingen van de beluchtingsbuis dienen met siliconenkit of
dergelijke afgedicht te worden; isolatie is daarentegen niet
nodig. Het condensschot naast het ventilatorhuis zorgt ervoor
dat eventuele condens opgevangen en via de condensslang
afgevoerd wordt naar de urineafvoer.
3. De schakelaar op het bedieningspaneel regelt het
ventilatortoerental en dient normaal in stand " II " geschakeld
te staan. Stand " I " kan 's nachts ingeschakeld worden of
indien het huis niet bewoond wordt.
De Separett Villa 6200 is voorzien van een geaarde aansluitstekker die op een wandcontactdoos aan te sluiten is.
Afhankelijk van de bouwvoorschriften die in uw land gelden ten aanzien van badkamers, kan het zijn dat u de
elektriciteitskabel te allen tijde op een gezekerd stopcontact voorzien van een schakelaar dient aan te sluiten die in of buiten
de badkamer geplaatst is. In bepaalde landen dienen dergelijke elektrische aansluitingen uitgevoerd te worden door een
erkend installateur. Indien u twijfelt, raadpleeg dan een elektricien of de inspecteur van bouw- en woningtoezicht in uw
woonplaats. Als u de aangegoten stekker van de voedingskabel verwijdert, zorg er dan voor dat u de stekker dan
onmiddellijk vernietigt, zodat deze niet door kinderen als speelgoed gebruikt kan worden.
Zodra de elektrische voeding veilig op het toilet aangesloten is, kunt u de stroom inschakelen. Controleer of de ventilator
functioneert en of het beluchtingssysteem naar behoren werkt. Beweeg de 'spoelhendel' omhoog en omlaag om te
controleren of het reservoir voor vast afval naar behoren draait. Uw nieuwe toilet is nu klaar voor gebruik.
.
Optie 3
4. Het urineafvoersysteem: Alvorens te bepalen waarop de urine
wordt geloosd, dient u na te gaan welke lokale richtlijnen
hiervoor (volksgezondheid en veiligheid/bouwvoorschriften
etc.) in uw land van kracht zijn. Indien de urine op het huisriool
geloosd dient te worden (bijvoorbeeld op de afvoer van een
wastafel of douchebak) dient de slang of de buis over de gehele
lengte voldoende afschot te hebben, zodat er bij een normale
doorstroming geen afzetting van vuilresten in de afvoerbuis
ontstaat. Als de slang/buis verbonden wordt met de afvoerbuis
onder een wastafel, zorg er dan voor dat er geen water van de
wastafel naar het toilet kan terugstromen via de
urineafvoerslang of -buis. Indien er een onaangename geur
vrijkomt uit de huisriolering waarmee de urineafvoer
gekoppeld is, of uit de beluchtingsbuis aan de buitenzijde van
de woning, kan e.e.a. verholpen worden door een U-bocht die
als stankafsluiter werkt te monteren tussen de urineafvoerbuis
die van toilet naar de huisriolering loopt.
Urineafvoer verbonden met huisriool
Urineafvoer verbonden met zinkput Urineafvoer verbonden
Lozen op zinkput: Afhankelijk van het type grond of klei in de
buurt, dient een geschikte zinkput die u zelf kunt uitgraven ongeveer
een inhoud van een halve kubieke meter te hebben. Op de bodem
van de put, bij het uiteinde van de urineafvoer dient een laagje
stenen of geschikte kiezel aangebracht te worden, en de put dient
vervolgens met zand opgevuld te worden. Om een goede
doorstroming te krijgen, dient u ervoor te zorgen dat de afvoerbuis
vanaf het toilet tot het eindpunt voldoende afschot heeft. Als het
toilet tijdens de winterperiode gebruikt wordt bij lage
omgevingstemperaturen, dan dient de afvoerslang omkleed
(geïsoleerd) te worden. Voor de meest strenge winterse
omstandigheden kan het nodig blijken de een of andere vorm van
verwarming in combinatie met de afvoerbuis toe te passen om te
voorkomen dat de urine bevriest en de buis verstopt raakt.
Nota bene: indien de urineafvoer plaats dient te vinden in de
nabijheid van radiatoren of door een geïsoleerde vloer, dan
wordt het aanbevolen om in plaats van de afvoerslang standaard
32 mm pvc-buis te gebruiken.
Lozen op urinereservoir (bijv. de 'Separett Ejektortank'): Er
kan een geschikt reservoir in de buitenlucht geplaatst worden. Het
reservoir dient in zo'n geval op een lager niveau geplaatst te worden
dan het toilet zelf om ervoor te zorgen dat er voldoende doorstroom
plaats vindt.
2 (3)
met buitenreservoir
10040-03
