GERÄTEÜBERSICHT

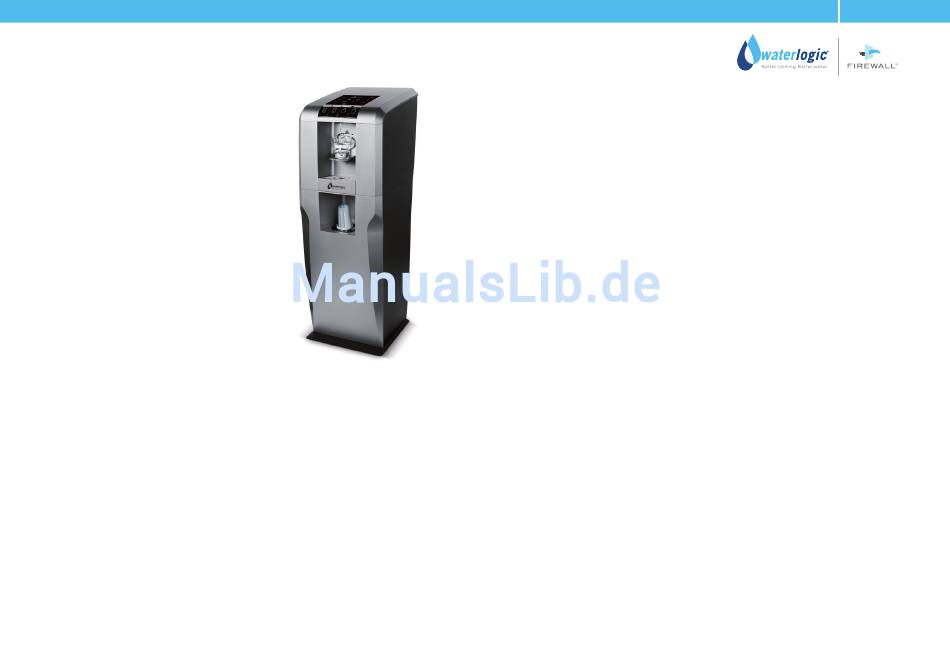

Waterlogic 4 Firewall™
Der WL4 Firewall™ ist in folgenden Ausführungen erhältlich:
a) gekühlt, heiß und mit Kohlensäure
(Komplettausstattung)
b) gekühlt und heiß
c) gekühlt und ungekühlt
d) gekühlt und mit Kohlensäure
e) nur gekühlt
f) gekühlt, mit Kohlensäure und ungekühlt
Beachten sie beim Lesen dieses Handbuchs bitte die unter-
schiedlichen Ausführungen und konzentrieren Sie sich auf die
Abschnitte, die sich auf das installierte Gerät beziehen .
Großer Kaltwassertank (4,5 Liter)
Der große Kaltwassertank ist eine einzigartige Kombination
von Eisbad und Direktkühlung und ist aus korrosionsbestän-
digem und reaktionsträgem Edelstahl Typ 304 gefertigt .
Die Temperatur des Kaltwassertanks wird von einem Mikro-
prozessor geregelt und kann zwischen 3 und 12 °C eingestellt
werden . Wir empfehlen eine Einstellung von 5 °C als ideale
Temperatur für ein kaltes Getränk . Der Tank hat ein Fassungs-
vermögen von 4,5 Litern .
Standard-Kaltwassertank (2 Liter)
Der Standard-Kaltwassertank ist aus korrosionsbeständigem Edelstahl Typ 304 gefertigt . Die Temperatur
des Kaltwassertanks wird von einem Mikroprozessor geregelt und kann zwischen 3 und 12 °C eingestellt
werden . Wir empfehlen eine Einstellung von 5 °C als ideale Temperatur für ein kaltes Getränk . Der Tank
hat ein Fassungsvermögen von 2 Litern .
Heißwassertank
Die Heißwassertemperatur wird von einem Mikroprozessor geregelt und kann zwischen 70 und 93 °C
eingestellt werden . Wir empfehlen eine Temperatureinstellung von 87 °C als ideale Temperatur für
lösliche Getränke . Um ein Überhitzen zu vermeiden, ist der Heißwassertank mit einem Thermoschalter
versehen . Das Wasser wird über einen Polyphosphatfilter in den Tank geleitet, um die Lebensdauer
des Tanks zu erhöhen . Eine Temperatureinstellung von 87 °C hilft auch, die Bildung von Kesselstein
im Heißwassertank zu unterbinden und somit die Lebensdauer des 500-Watt-Heizelements und des
Heißwassertanks zu erhöhen .
Filter
Das Filtrationssystem des WL4 Firewall™ entzieht dem Wasser Schmutz und Schwebteilchen . Darüber
hinaus beseitigt die Aktivkohlefilterung eine ganze Reihe von Verunreinigungen wie z . B . Chlor und
Pestizide . Damit das UV-Entkeimungssystem seine volle Wirkung erzielen kann, muss es mit sauberem
Wasser versorgt werden . Waterlogic bietet eine Vielzahl verschiedener Filterkombinationen für unter-
schiedliche Wasserqualitäten an .
Firewall™-Kammer
Die Firewall™-Kammer enthält die im Spenderhahn integrierte UV-Einheit . Sie ist aus Edelstahl und
hochreflektierend . Die Kammer enthält sowohl die UV-Lampe und die Quarzspirale als auch den
Spenderhahn .
Waterlogic 4 Firewall™ Technisches Handbuch – Ausgabe C, Januar 2013
4
Im Hahn integrierte UV-Einheit
Die einzigartige Konstruktion ermöglicht es, den Bereich um den Hahn vor, während und nach der
Wasserausgabe zu entkeimen . Es stehen zwei verschiedene Sensoren zur Verfügung, der CDS UV-
Sensor, der erkennt, ob die UV-Lampe arbeitet, und der UV-Sensor, der die Intensität des UV-C-Lichts
der UV-Lampe überwacht .
UV-Lampe
Das UV-Licht kommt von einer Entkeimungslampe mit einer Leistung von 11 Watt und einer Wellenlänge
von 253,7 nm, die sehr effizient Bakterien im Wasser zerstört . Die UV-Lampe befindet sich in der Firewall™-
Kammer und ist von einer Quarzspirale umgeben, die eine Wasseraufbereitung nach NSF-Standard 55
erreicht . Die Lampe muss alle sechs Monate erneuert werden und die Quarzspirale muss gegebenenfalls
in einem Ultraschallbad gereinigt werden .
Platine
Die Platine ist die Steuereinheit des WL4 Firewall™ . Sie ist verantwortlich für die Funktionen aller
mechanischen und elektrischen Teile (24 V DC) . Der Mikroprozessor steuert das Display (oben auf dem
WL4 Firewall™), das die Benutzer über den Betriebsstatus des Gerätes informiert . Abhängig vom
verwendeten UV-Sensor werden zwei verschiedene Platinenmodelle eingesetzt .
Kompressor
Der Kompressor arbeitet mit 220 – 240 V bei 50 Hz . Es werden 75 Gramm des nicht ozonabbauenden
Kältemittels R134a für die großen Kaltwassertanks und 45 Gramm für die Standardtanks verwendet .
Wasserleitungen und Anschlüsse
Der Wassereingang und die internen Wasserleitungen haben die Durchmesser 1/4" und 5/16" . Der ge-
samte interne Wasserkreislauf und alle Komponenten, die mit Wasser in Kontakt kommen, sind lebens-
mitteltauglich und NSF/WRAS-zugelassen .
Magnetventile
Die Wasserausgabe wird über ein elektromagnetisches Ventil mit einer Gleichspannung von 24 V gere-
gelt . Die Ventile werden aktiviert, sobald eine der Tasten zur Ausgabe eines Getränks betätigt wird .
Gleichspannung wird verwendet, um ein ruhigeres Arbeiten der Magnetventile zu gewährleisten .
Kunststoffabdeckung
Die Formteile sind aus recyclingfähigem ABS-Kunststoff hergestellt . Die Abdeckungen aus ABS-Kunst-
stoff sind alle UV-beständig und entsprechen den CE- und UL-Standards . Beachten Sie bitte, dass der
WL4 Firewall™ keiner direkten Sonneneinstrahlung ausgesetzt werden sollte . Die Aufstellung des WL4
Firewall™ unter direkter Sonneneinstrahlung, neben einem Heizkörper oder in einem Raum mit hoher
Raumtemperatur beeinträchtigt den Wirkungsgrad des Kältekreislaufs .
Für Wasser mit Kohlensäure erforderliche Teile
CO -Flasche und Gasdruckregler: Geräte mit der Option für Wasser mit Kohlensäure benötigen CO
2
lebensmitteltaugliches Kohlendioxid . Das Gas wird in flüssiger Form in Flaschen abgefüllt . Die Flaschen
sind normalerweise grau oder schwarz lackiert (vorgeschrieben für CO
Gasdruckregler steuert den CO -Fluss zum Karbonisierbehälter . Er reduziert den Druck des CO
2
auf die 45 psi (3 bar), die für hochwertiges Sprudelwasser benötigt werden . Wasserpumpe: Die Wasser-
pumpe arbeitet mit 24 V DC und pumpt das vorgekühlte stille Wasser mit einem Mindestdruck von 45 psi
(3 bar) in den Karbonisierbehälter . Dieser Druck wird benötigt, um den Innendruck des CO
überwinden, das sich im Behälter befindet und durchschnittlich 4,8 Gramm CO
Waterlogic 4 Firewall™ Technisches Handbuch – Ausgabe C, Januar 2013
-Gas,
2
) . Der mit dem Gerät gelieferte
2
-Gases
2
-Gases zu
2
pro Liter Wasser ergibt .
