WaterLogic 4 Firewall Technisches Handbuch Seite 17

LISTE DER HAUPTKOMPONENTEN - FORTSETZUNG
TeiL BESTELLNUMM
71 EL-5016
72 EL-5004
73 EL-5005
74 PU-4028
75 ST-8300
76 CT-2001-B
77 CT-2074
78 CT-2010
79 CT-2078-A
80 FU-0005-A
81 FU-0007-A
82 CT-2077-A
83 FU-0001-A
84 ST-8298
85 PL-1337
86 PL-1322-C
87 PL-1323
88 LP-7240
89 LP-7237
90 LP-7238
91 LP-7241
92 EN-6118
93 EN-6116-A
94 PL-1334
95 PL-1333
96 PL-1332
Komponenten in Klammern sind nicht abgebildet .
Waterlogic 4 Firewall™ Technisches Handbuch – Ausgabe C, Januar 2013
32
BESCHREIBUNG
Buchse mit EMI-Filter 110 V/60 Hz
Schalter - Strom (rot)
Schalter - Heizung/Kompressor (grün)
JG Schottverbinder 1/4" * 1/4" (PI1208S)
WL4 Firewall™ C&S Befestigung für oberen
Boden
Befestigungsgummi UV-Lampe (Silikon)
UV-Lampe 11 W
CDS Befestigungsgummi (Silikon)
WL4 Firewall™ Befestigungsgummi
UV-Lampe
WL4 Firewall™ - obere Gehäuseabdeckung
Aluminium
WL4 Firewall™ - Quarzspirale
WL4 Firewall™ Quarzspirale, Distanzstück
zum Außenrohr
WL4 Firewall™ - Aluminiumgehäuse
WL4 Firewall™ Befestigung am oberen
Boden
WL4 LCD-Abdeckblech (WL-Logo)
WL4 obere Abdeckung silber mit Firewall™-
Logo
WL4 Bedienfeld mit vier Tasten
Etikett für Sprudelwassertaste bei Modellen
mit vier Optionen
Etikett für Kaltwassertaste bei Modellen mit
vier Optionen
Etikett für Heißwassertaste bei Modellen
mit vier Optionen
Etikett für extra heißes Wasser bei
Modellen mit vier Optionen
Taste Platine
WL4 Anzeige Platine für Firewall™ (CDS)
WL4 Platinenabdeckung
WL4 Scharnier Rückverkleidung A-4
WL4 Scharnier Rückverkleidung A-4

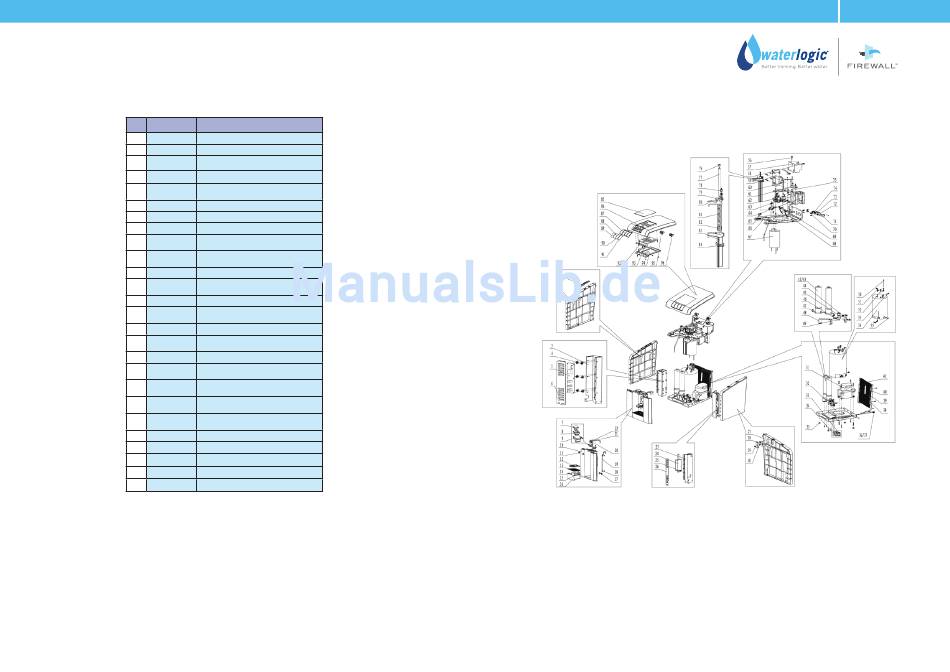

ABBILDUNG WL4 HAUPTKOMPONENTEN
