LISTE DER HAUPTKOMPONENTEN

TeiL BESTELLNUMM BESCHREIBUNG
Sicherungshalterung für obere Abdeckung
1 PL-1321
des WL4
2 PL-1328
WL4 Mini Seitenverkleidung links
3 ST-8260
WL4 Platinenhalterung
4 EN-6059
Platinenträger Kunststoff
5 EN-6117
Hauptplatine WL4000
6 ST-8285
Metallabdeckung WL4 Hauptplatine
7 EN-6119
LED Platine
8 PL-1335
Dichtungsgummi WL4 Platinenhalterung
9 PL-1318
WL4 LED-Halteplatte
Verkleidung WL4 Firewall™ vorne oben,
10 PL-1312-C
silber
11 PL-1317
Arretierung obere Abdeckung WL4 mit
WL4 verstellbarer Rost für Auffangschale,
12 PL-1344-A
silber
13 PL-1320-A WL4 Rost für Auffangschale, silber (BioCote
14 ST-8267-A WL4 Stift für Auffangschalen-Sensor (L)
15 ST-8267-B WL4 Stift für Auffangschalen-Sensor (R)
WL4 Auffangschale silber (BioCote
16 PL-1319-B
WL-Logo
17 ST-8266
WL4 Halterung für Auffangschalen-Sensor
18 CU-0055
WL4 Entlüftungsschelle
19 PU-4064
Silikonschlauch 5/16" für heißes Wasser
20 PL-1354
WL4 Firewall™ Heißwasserhahn
21 PU-4064
Silikonschlauch 5/16" für heißes Wasser
WL4 Firewall™ Heißwasserhahn
22 PL-1354-A
Anschlussleitung
23 ST-8261 WL4 Adapterhalterung
WL4 Netzadapter 2 A UNIVERSAL mit
24 EL-5128
ST-8264-A
WL4 Adapterbefestigung Ver2 ersetzt
25 ST-8264-A
ST-8264
26 ST-8284
WL4 Metallabdeckung Adapter
27 PL-1327
WL4 Mini Seitenverkleidung rechts
28 ST-8286
WL4 Metallabdeckung Mikroschalter
29 PL-1329
WL4 Abdeckung Sicherheits-Mikroschalter
30 EL-5027
Mikro-Türverschluss nur Schalter
Kompressor (R134a 1/8 HP) 230 V/50 Hz
31 CO-9001
thermisch geschützt
32 ST-8258
WL4 Mini Bodenplatte
33 PL-1311
WL4 Halterung Lecksucher
WL3000 Klemme für Leckauffangschale
34 ST-8207CN
(Sensor 0,5 mm)
35 PL-1251CN
Gummifüße BOA WL2000 Mini
36 CT-2028
Nur Deckel für Ablassventil (für 5/16" & 1/4")
37 CT-2039-A
Nur Ablassventilgehäuse für 1/4"
Waterlogic 4 Firewall™ Technisches Handbuch – Ausgabe C, Januar 2013
30
TeiL BESCHREIBUNG
BESTELLNUMM
38 ST-8256
WL4 Mini vorderer Rahmen rechts
39 CO-9041
Drahtkondensator für WL4
40 CO-9008
Filtertrockner (China) WL650 & WL2000
41 ST-8255
WL4 Mini vorderer Rahmen links
42 PU-4022
Omnipure Filter mit Ventil (Q VALVED HEAD JJ)
43 PU-4029
WL5520 10" ZWS (WL5520)
44 PU-4010
JG Gerader Verbinder 1/4" (PI0408S)
45 PU-4016
Magnetventil DC 24 V 1000 mm
46 PU-4011
JG T-Verbinder 1/4" (PI0208S)
JG Einsteck-Winkelverbinder 1/4" * 1/4"
47 PU-4066
Acetal (PI220808S)
48 ST-8276
WL4 Omnipure Filterbefestigung
49 CU-0001
Dämpfungsscheibe für Magnetventil
50 CT-2036-B
Wassersensor
)
®
51 PU-4008 JG Winkelverbinder 1/4" (PI0308S)
Oberes Sicherheitsventil 1/4" für Gerät mit
52 CT-2037
Sprudelwasser
53 PU-4057
JG Rückschlagventil 1/4" (1/4 SCV)
) -
®
Waterlogic 4 H2CP C&S Tank ohne UV-Halter
54 CT-2073-A
-Firewall™
55 PU-4140
JG Endkappe 1/4" (PI4608S)
Braune Leitung vom Sicherungshalter zum
56 EL-5100
roten Schalter, inklusive Sicherung (WL4)
57 ST-8283
Abdeckung WL4 Elektrik
58 EL-5122
AQ&Q Pumpe mit Anschluss & Verbindung
59 CT-2035-D
AQ&Q Pump With Connector & Fitting
60 ST-8257
WL4 Pumpenhalterung
61 EN-6120-B
Philips Vorschaltgerät 220 V 11 W
62 PU4056B
Doppeltes Magnetventil DC 24 V 1000 mm
63 ST-8265
WL4 Lüfterhalterung
Lüftermotor 230 V/50-60 Hz
64 CT-2005
(AC Axiallüfter) UF12B-23B-WL
WL4 Silikonabdeckung
65 PL-1336
Leitungsführungsöffnung obere Verkleidung
WL4 Mini Firewall™ oberer Boden &
66 ST-8259-D
Rückverkleidung
Geschlossener Heißwassertank, Stahl, 1,2 l,
67 HT-3036-A
230 V, 800 W (Sensor)
68 PL-1330 WL4 Scharnier Rückverkleidung A-4
69 PL-1331
WL4 Scharnier Rückverkleidung A-4
70
Anschluss für Platineneinstellung
Komponenten in Klammern sind nicht abgebildet .

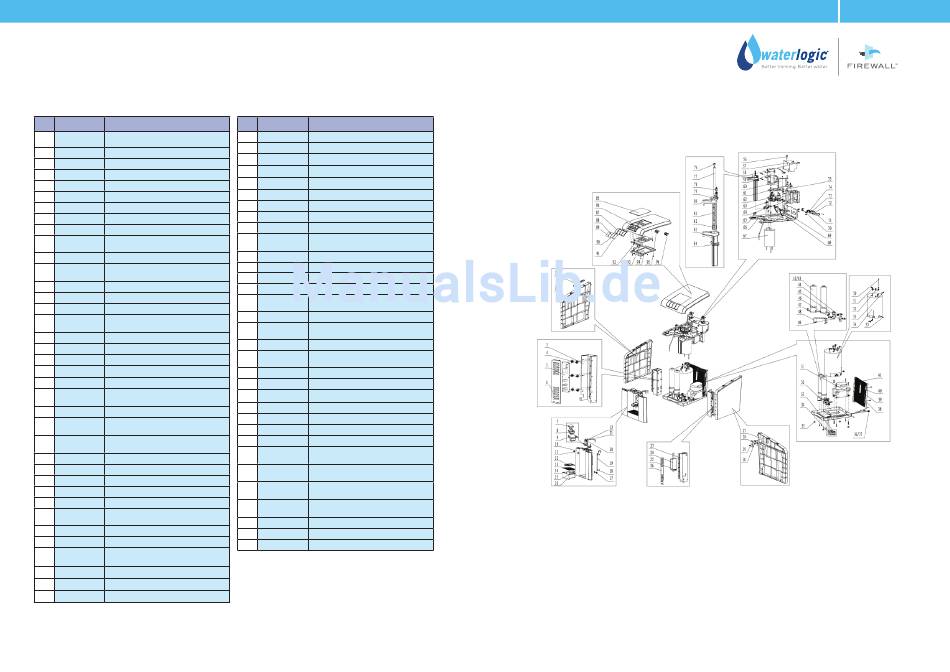

ABBILDUNG WL4 HAUPTKOMPONENTEN
