WL4 SERVICEPLATINE PROGRAMMIERUNG

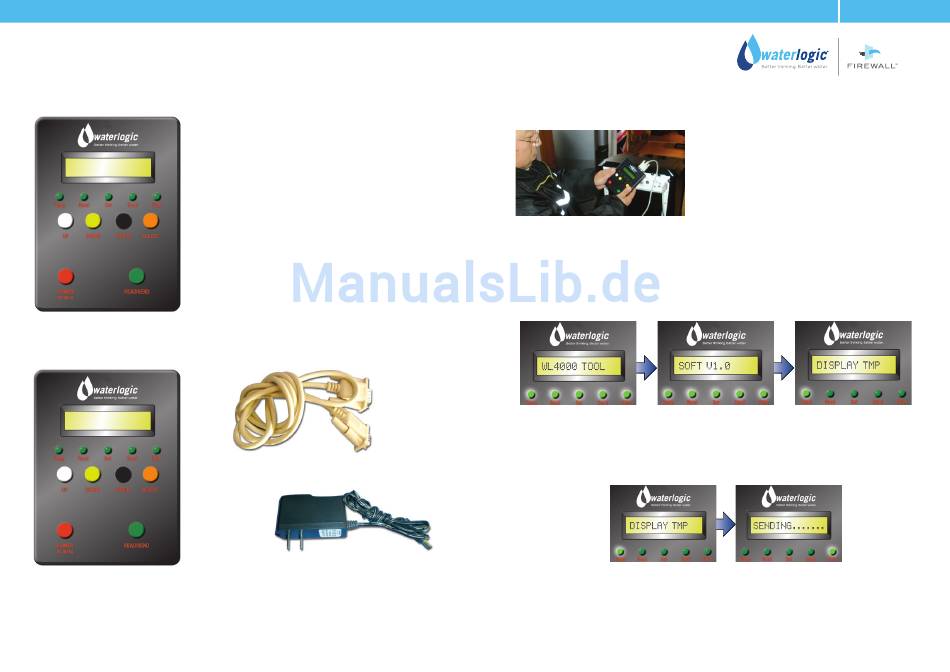

WL4 Serviceplatinen-Set
Serviceplatine
Waterlogic 4 Firewall™ Technisches Handbuch – Ausgabe C, Januar 2013
34
Die Serviceplatine wurde entwickelt, um die Platine des WL4
Firewall™ von einer externen Platine aus zurücksetzen zu
können .

Beschreibung der Tasten

UP Im Menü nach oben
DOWN Im Menü nach unten
enTer Öffnen und bearbeiten
SELECT Auswählen und Öffnen/Schließen
reaD/senD Daten lesen/senden
LED Display
TeMP Aktuelle Temperatur und Einsatzdauer der Filter
reaD Daten auf der Platine lesen
seT Platineneinstellungen festlegen
senD Daten an das Gerät senden
FiLTer Filter zurücksetzen
RS232
Netzadapter

Einstellung der Platine

schritt 1: Die serviceplatine an das Gerät anschließen
• Stellen Sie die Stromversorgung des WL4 Firewall™ ab,
• Schließen Sie die Serviceplatine über den
• Schalten Sie den WL4 ein .
• Schließen Sie die Serviceplatine mit dem Netzadapter
schritt 2: Startmodus und LCD-Display
• Wenn die Serviceplatine eingeschaltet wird, zeigt das Display in folgender Reihenfolge:
WL4 Firewall™ TOOL
SOFT V1.0 (Version)
DISPLAY TMP
• Wenn dieser Anzeigemodus abgeschlossen ist, erscheint das Wort DISPLAY in der Anzeige
und nur die grüne TEMP-LED leuchtet .
• Wenn DISPLAY TMP in der Anzeige erscheint und die TEMP-LED leuchtet, können die aktuellen
Daten des WL4 Firewall™ überprüft werden . Kaltwassertemperatur, Heißwassertemperatur und/oder
Einsatzdauer der Filter
• Wenn Sie eine der drei Tasten „Up", „Down" oder „Enter" drücken, erscheint SenDIng (SENDEN) in der
Anzeige . Das zeigt an, dass die Serviceplatine mit dem WL4 Firewall™ kommuniziert, um die aktuellen
Daten zu lesen .
• Drücken Sie die Tasten „Up" oder „Down", um die aktuellen Daten für Kaltwassertemperatur,
Heißwassertemperatur und Filterlaufzeit anzuzeigen .
hinweis: Diese Daten geben nicht die einstellungen des WL4 Firewall™ wieder, sondern die
aktuell vorgefundenen tatsächlichen Werte.
Waterlogic 4 Firewall™ Technisches Handbuch – Ausgabe C, Januar 2013
bevor Sie die Serviceplatine an das Gerät anschließen .
RS232-Anschluss an das Gerät an .
an die Stromversorgung an und schalten Sie sie ein .
