LISTE DER WASSERFÜHRENDEN TEILE
HEISS, GEKÜHLT UND MIT KOHLENSÄURE
TeiL BESTELLNUMM BESCHREIBUNG
1 PU-4028 JG Schottverbinder 1/4" * 1/4"
2
PU-4031 JG LDPE-Rohr - blau, AD 1/4" 240mm
3 PU-4010
JG Equal Straight Connector 1/4"
4 PU-4016
Magnetventil DC 24 V 1000 mm
5 PU-4008
JG Winkelverbinder 1/4" (PI0308S)
6 PU-4031
JG LDPE-Rohr - blau, AD 1/4" 285mm
7 PU-4066
JG Einsteck-Winkelverbinder 1/4" * 1/4"
8 PU-4022
Omnipure Filter mit Ventil (Q VALVED)
Omnipure Twist GAC 10" mit
9 PU-4076
Polyphosphat (WL5540-P)
10 PU-4031
JG LDPE-Rohr - blau, AD 1/4" 48mm
11 PU-4075
Omnipure Filter ohne Ventil (Q NON)
12 PU-4029
WL5520 10" ZWS (WL5520)
13 PU-4031
JG LDPE-Rohr - blau, AD 1/4" 41mm
14 PU-4011
JG T-Verbinder 1/4" (PI0208S)
15 PU-4016
Magnetventil DC 24 V 1000 mm
16 PU-4010
JG Equal Straight Connector 1/4"
17 PU-4031 JG LDPE-Rohr - blau, AD 1/4" 55mm
18 PU-4011 JG T-Verbinder 1/4" (PI0208S)
19 PU-4031 JG LDPE-Rohr - blau, AD 1/4"
20 CT-2039 Ablassventil und Deckel 1/4"
21 PU-4031 JG LDPE-Rohr - blau, AD 1/4"
22 PU-4008 JG Winkelverbinder 1/4" (PI0308S)
Waterlogic 4 H2CP C&S Tank ohne
23 CT-2073-A
UV-Halter -Firewall™
24 PU-4008
JG Winkelverbinder 1/4" (PI0308S)
25 PU-4031
JG LDPE-Rohr - blau, AD 1/4"
26 PU-4011
JG T-Verbinder 1/4" (PI0208S)
27 PU-4016
Magnetventil DC 24 V 1000 mm
*Kundenspezifisch
Waterlogic 4 Firewall™ Technisches Handbuch – Ausgabe C, Januar 2013
28
TeiL BESTELLNUMM BESCHREIBUNG
28 PU-4008 JG Winkelverbinder 1/4" (PI0308S)
29 PU-4031
JG LDPE-Rohr - blau, AD 1/4"
30 PU-4011
JG T-Verbinder 1/4" (PI0208S)
31 PU-4031
JG LDPE-Rohr - blau, AD 1/4"
32 PU-4008
JG Winkelverbinder 1/4" (PI0308S)
33 FU-0007-A
UV-Quarzspirale Spenderhahn
34 PU-4016
Magnetventil DC 24 V 1000 mm
35 PU-4008
JG Winkelverbinder 1/4" (PI0308S)
36 PU-4031
JG LDPE-Rohr - blau, AD 1/4" 220mm
AQ&Q Pumpe mit Anschluss &
37 CT-2035-D
Verbindung
38 PU-4031 JG LDPE-Rohr - blau, AD 1/4"
39 PU-4057 JG Rückschlagventil 1/4"
40 PU-4031 JG LDPE-Rohr - blau, AD 1/4" 150mm
41 PU-4008
JG Winkelverbinder 1/4" (PI0308S)
42 PU-4008
JG Winkelverbinder 1/4" (PI0308S)
43 PU-4031
JG LDPE-Rohr - blau, AD 1/4" 70mm
44 PU-4008
JG Winkelverbinder 1/4" (PI0308S)
45 PU-4016
Magnetventil DC 24 V 1000 mm
46 PU-4008 JG Winkelverbinder 1/4" (PI0308S)
47 PU-4031 JG LDPE-Rohr - blau, AD 1/4"
48 PU-4016 Magnetventil DC 24 V 1000 mm
49 PU-4011 JG T-Verbinder 1/4" (PI0208S)
50 PU-4031 JG LDPE-Rohr - blau, AD 1/4"
51 PU-4008 JG Winkelverbinder 1/4" (PI0308S)
Geschlossener Heißwassertank, Stahl,
52 HT-3036-A
1,2 l, 230 V, 800 W (Sensor)
Silikonschlauch 5/16" für heißes
53 PU-4064
Wasser
Silikonschlauch 5/16" für
54 PU-4064
Heißwasserentlüftung, 460 mm

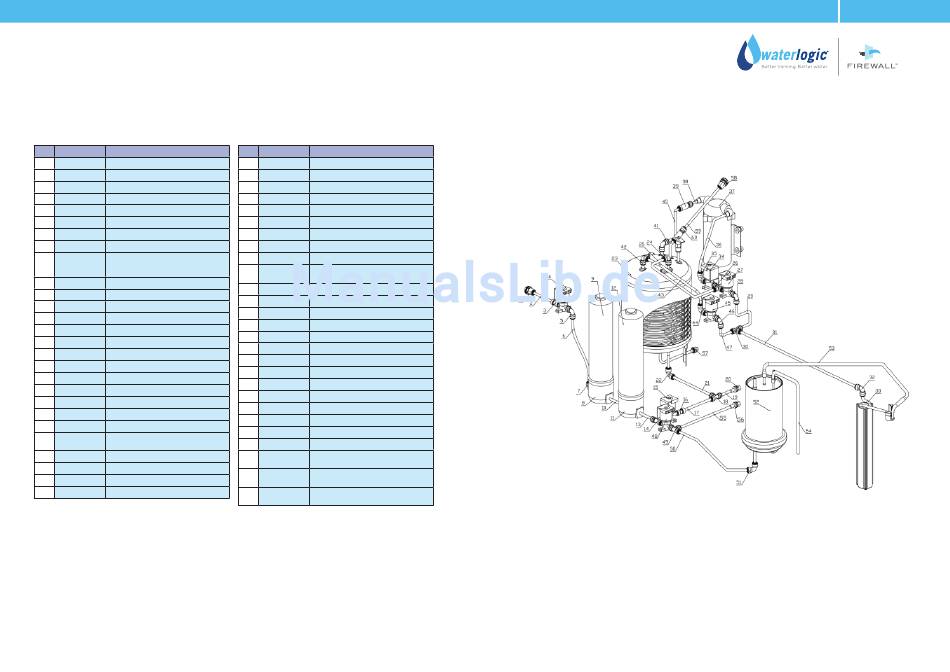

ABBILDUNG DER WASSERFÜHRENDEN TEILE
HEISS, GEKÜHLT UND MIT KOHLENSÄURE
Waterlogic 4 Firewall™ Technisches Handbuch – Ausgabe C, Januar 2013
29
