5.2 System Standard
Dieses Beispiel stellt eine von zahlreichen Möglichkeiten dar, mit unseren
Ausstattungselementen eine Versickerungsanlage auf hohem technischem Niveau zu realisieren.
Weitere Gestaltungsmöglichkeiten können mit den im Katalog und in dieser technischen
Dokumentation aufgeführten Zubehörteilen realisiert werden. Jedes Zubehörteil hat eine spezielle
technische Dokumentation für Einbau, Montage, Betrieb und Wartung.

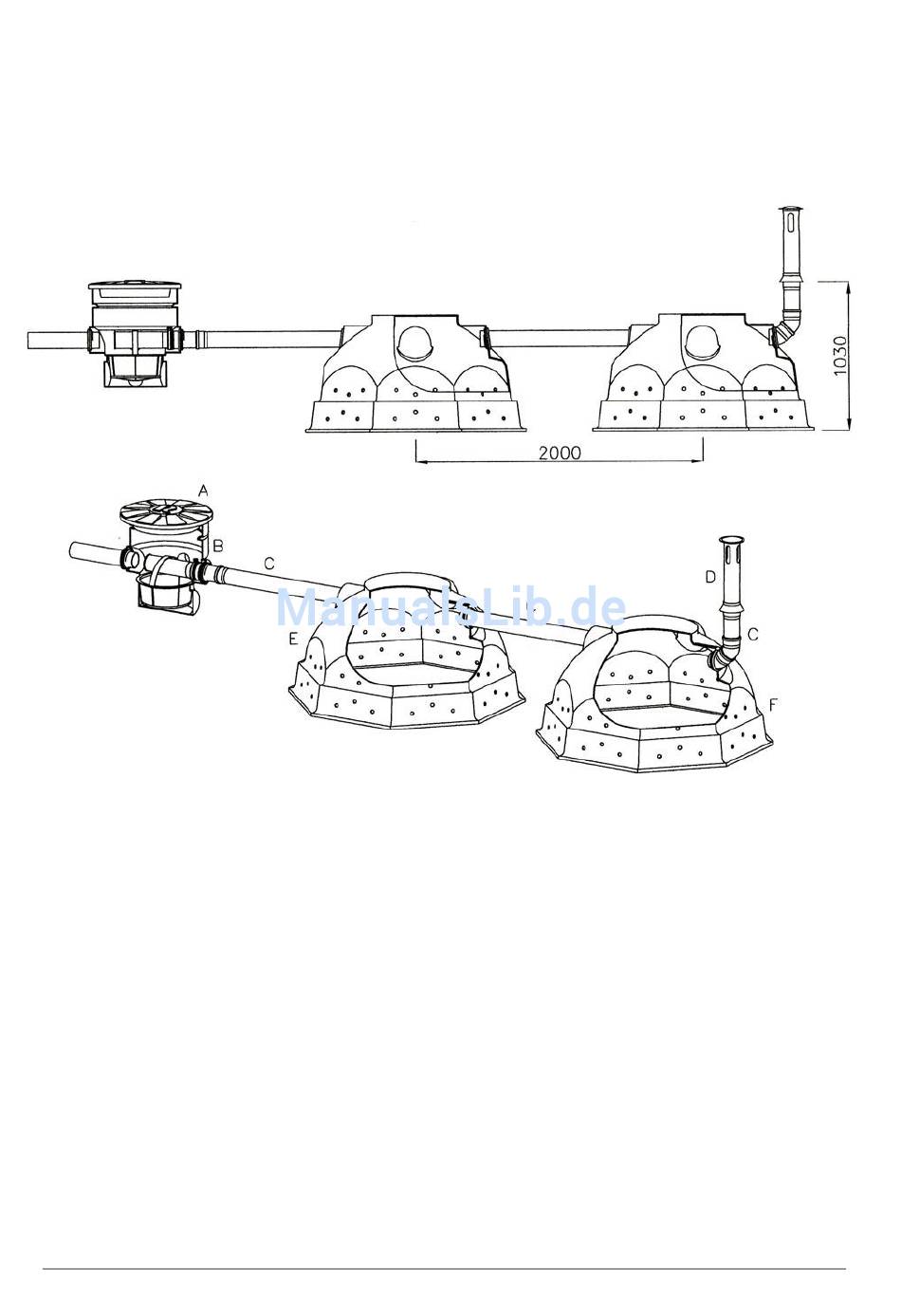

Gestaltungsbeispiel System Standard begehbar mit Entlüftung
A: Vorfilter Maxi Plus (nur ein Filterbeispiel).
B: Verbindungsrohr mit Reduzierungen auf DN100 am Filter, bauseits.
C: Sickeriglu 900.
D: Verbindungsrohr DN100, bauseits.
E: Rohrverbindung DN100 zur Entlüftung, bauseits.
F: Entlüftung.
®
Premier Tech Aqua
7/16
Zeichnung 4
Sicker-Iglu 900L
DORW3008 -.12.02.2015
