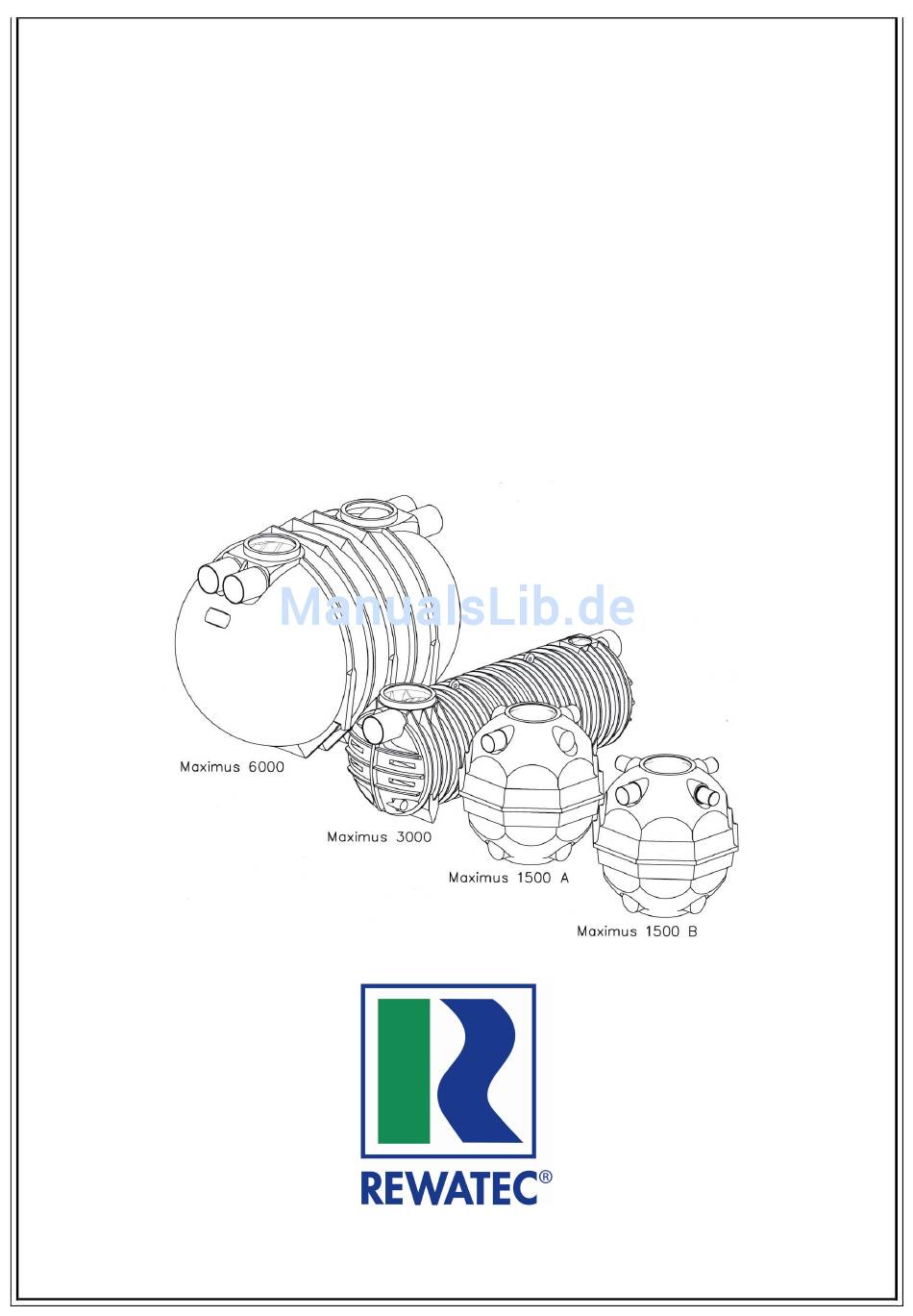

- Seite 1 Einbau- und Montageanleitung Vorfilter Maximus Seite 2 - 5 Assembly & Installation Instructions Prefilter Maximus Page 6 - 9 Vorfilter Maximus/Prefilter Maximus DORW2131 13.03.2012 1 / 12...
- Seite 2 Allgemeine Hinweise Einsatzbereich Die Filter der Produktreihe „ Maximus“ sind vorgesehen zur Reinigung leicht verschmutzten Regenwassers z.B. vor Anlagen zur Regenwassernutzung oder Versickerung. Sie haben keinen Höhenversatz und sind deshalb u.a. geeignet zum nachträglichen Einbau in vorhandene Leitungen. Die Brauchwasserausbeute beträgt 100%. Der zu wählende Filter hängt ab von der maximalen Menge des zuströmenden Regenwassers, der Zusammensetzung seiner Verschmutzung sowie den Erfordernissen der nachgeschalteten Komponenten (Regenwassernutzung, Versickerung u.ä.).
- Seite 3 Maximus 1500 A und B A. Zulauf DN200 B. Schachtanschlussstutzen Ø 600 passend zu den Schachtverlängerungen VS und dem Zwischenring C. Ablauf: bei Maximus Ausführung A: 1 x DN200; bei Ausführung B: 3 x DN150 D. Einströmfläche des Ablaufs: sie kann gegen schwebende oder bei Starkregen mitgerissene Grobpartikel optional mit einem Sperrgitter (Maschenweite 7mm oder nach Wunsch) ausgestattet geliefert werden.
- Seite 4 Maximus 3000 A. Zulauf DN300, kann nach Erfordernissen auch kleiner dimensioniert werden B. Schachtanschlussstutzen Ø 600 passend zu den Schachtverlängerungen VS und dem Zwischenring C. Ablauf DN300, kann nach Erfordernissen auch kleiner ausgelegt werden D. Einströmfläche des Ablaufs: sie kann gegen schwebende oder bei Starkregen mitgerissene Grobpartikel optional mit einem Sperrgitter (Maschenweite 7mm oder nach Wunsch) ausgestattet geliefert werden.
- Seite 5 Ein Wiederaufwirbeln von Sedimenten bei Starkregen wird durch die Länge und Tiefe des Filterkörpers sowie ein Wehr im Bodenbereich behindert. Rewatec GmbH März 2012 Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu...
- Seite 6 General notes Area of use The filters in the Maximum product range are designed for cleaning lightly soiled rainwater, e.g. before systems for rain water use or seepage. They have no height offset and are therefore suitable, amongst other things, for the subsequent installation in existing pipes.
- Seite 7 Maximus 1500 A and B A. Inlet DN200 (8“ ) B. Shaft connection opening Ø 600 suitable for the shaft extensions VS and the spacer ring C. Outlet: with Maximus version A: 1 x DN200 (8“ ); with version B: 3 x DN150 (6“ ) D.
- Seite 8 Maximus 3000 A. Inlet DN300 (12“ ), can also have smaller dimensions depending on the requirements. B. Shaft connection nozzles Ø 600 suitable to the shaft extensions VS and the spacer ring C. Outlet DN300 (12“ ), can also have a smaller design depending on the requirements. D.
- Seite 9 A repeat stirring of deposits in the event of strong rain is prevented by the great length and depth of the filter body and a barrier in the floor area. REWATEC GmbH March 2012 Technical changes and rights reserved. No liability for misprints The contents of the technical documentation are a component of the guarantee terms Planning and installation regulations are to be followed, as well as the accident prevention regulations.
