4.2 Einbau PKW befahrbare Version ohne Zugang

! : Wichtiger Hinweis:
Ohne Zugang ist keine Inspektion oder Reinigung möglich. Diese Version sollte nur bei sehr
sauberem Wasser Anwendung finden. Befahrbare Version mit Zugang siehe Einbauanleitung für
„Schachtverlängerung" DORW3051 und „Stahldeckel" DORW2130.
A1: Arbeitsraumbreite, sollte bei Baugrubentiefen >1,25 m mindestens 500 mm betragen.
B1: Verfüllmaterial: siehe Punkt 3.
B2: Kiesschicht (siehe Punkt 3) um die Austrittsflächen, ca. 200 mm dick, bis ca. 100 mm
oberhalb der obersten Austrittsöffnungen.
B3: Kiesschicht (siehe Punkt 3) unter dem Iglu ca. 100 mm dick; gut verdichtet, um Setzungen zu
vermeiden.
B4: Schotter-Tragschicht (siehe Punkt 3), ca. 200 mm dick.
B5: Befahrener Belag (Verbundsteine, Rasen, Beton o.ä.).
B6: Umgebendes Erdreich, entscheidend für die Sickerfähigkeit.
C1: Vorgeschaltetes Element, z.B. Filter, weiteres Iglu (Zeichnung 1).
Zeitlicher Ablauf des Einbaus:
1. Ausheben der Baugrube (Böschungswinkel und Arbeitsraumbreite beachten!).
2. Einfüllen und verdichten (maschinell oder 3 Arbeitsgänge mit Handstampfer) einer ca. 100 mm
dicken Kiesschicht (empfohlen weitgestufter Kies z.B. 8/32) auf dem Baugrubengrund (B3).
3. Einfüllen und Verdichten der Kiesschicht um die Austrittsflächen des Iglus (B2) und des
restlichen Raums mit Verfüllmaterial (B1) in einzelnen Lagen von ca. 100 mm Dicke bis
unterhalb der Rohranschlussöffnungen. Das Verdichten muss lagenweise manuell - nicht
maschinell - durchgeführt werden (z.B. Handstampfer mit drei Arbeitsgängen pro Lage) (siehe
Punkt 3).
4. Installieren der Anschlussrohre (siehe Einbaubeispiele auf den Zeichnungen 3 und 4).
5. Verfüllen und Verdichten der Baugrube wie beschrieben bis ca. 300 mm unter Erdoberfläche.
6. Einbringen und Verdichten der Schotter-Tragschicht (B4) wie unter 3. beschrieben.
7. Einbau der Verkehrsfläche (B5).
®
Premier Tech Aqua 5/16
ACHTUNG:
** LKW (SLW30) befahrbar
min. 800mm Erdüberdeckung

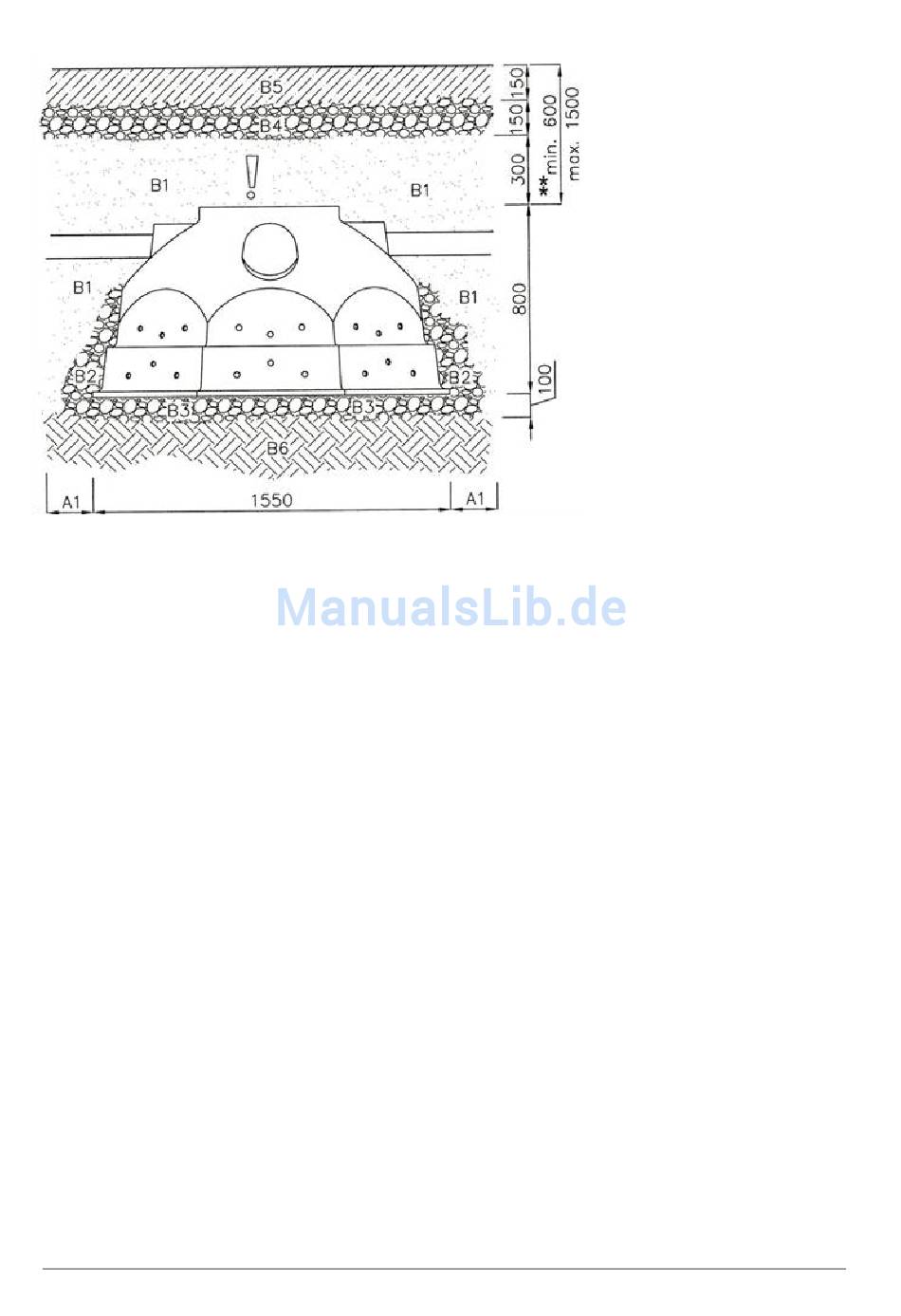

Zeichnung 2
Sicker-Iglu 900L
DORW3008 -.12.02.2015
