Einbaubeispiele - Rewatec SICKER-IGLU 900L Montageanleitung

5. Einbaubeispiele

5.1 System Profi
Dieses Beispiel stellt eine von zahlreichen Möglichkeiten dar, mit unseren
Ausstattungselementen eine Versickerungsanlage auf hohem technischem Niveau zu realisieren.
Weitere Gestaltungsmöglichkeiten können mit den im Katalog und in dieser technischen
Dokumentation aufgeführten Zubehörteilen realisiert werden. Jedes Zubehörteil hat eine spezielle
technische Dokumentation für Einbau, Montage, Betrieb und Wartung.

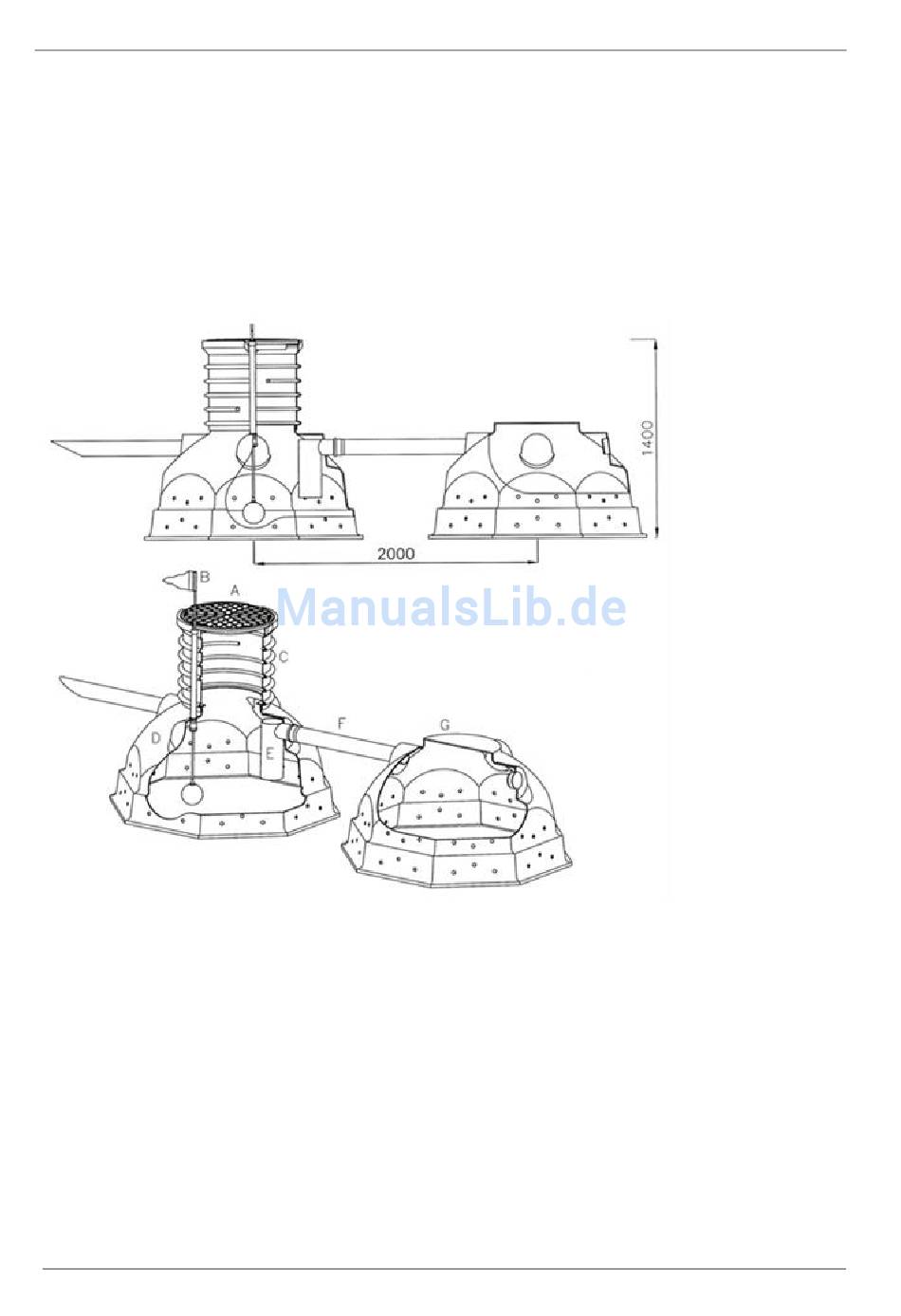

Gestaltungsbeispiel System Profi begehbar
A: Schachtabdeckung Top Cover, im Profi-Paket Sickeriglu 900 begehbar enthalten.
B: Kontroll-Anzeige WIMPI (siehe Zubehör).
C: Verlängerungsschacht VS60, im Profi-Paket Sickeriglu 900 begehbar enthalten.
D: Sickeriglu 900, im Profi-Paket Sickeriglu 900 begehbar enthalten.
E: Tauchrohr DN100 für Erweiterungsiglu (G), (siehe Zubehör). Bei mehreren Erweiterungsiglus
hintereinander ist pro Strang ein Tauchrohr erforderlich.
F: Verbindungsrohr DN100, bauseits.
G: Sickeriglu zur Erweiterung.
®
Premier Tech Aqua 6/16
Zeichnung 3
Sicker-Iglu 900L
DORW3008 -.12.02.2015
