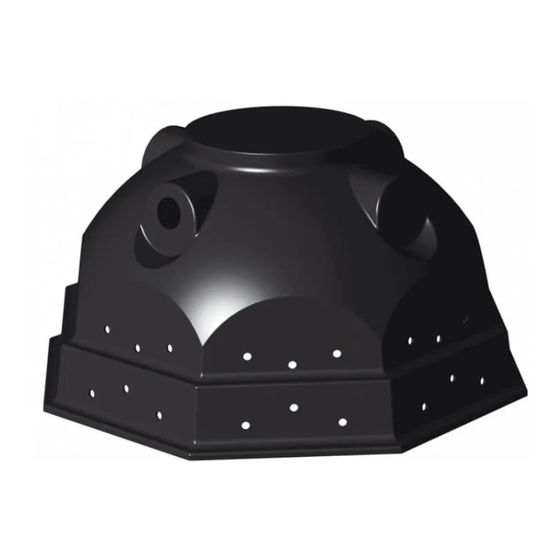

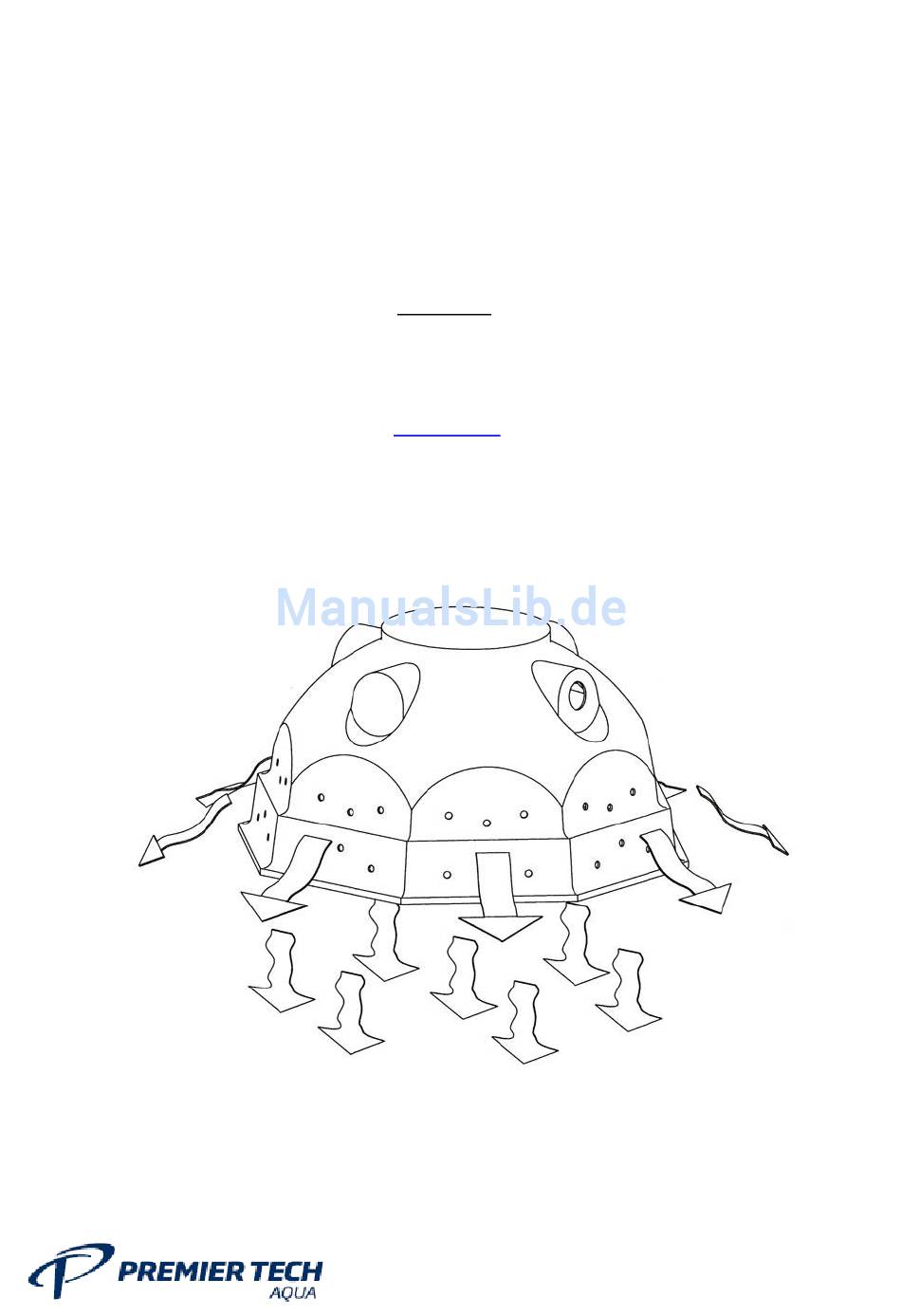

- Seite 1 SICKER-IGLU 900L Einbau- und Montageanleitung Sicker-Iglu 900L (Seite 2-8) Assembly and Installation Instructions Iglu soakaway 900L (Page 9-15)
-
Seite 2: Inhaltsverzeichnis
Einbau und Montageanleitung Sicker-Iglu 900L Inhaltsübersicht Allgemeine Hinweise ......................2 Standortwahl .......................... 2 Material zum verfüllen ......................3 Einbau ............................ 4 Einbaubeispiele ........................6 1. Allgemeine Hinweise Um Fehler zu vermeiden, ist die Einbau- und Montageanleitung stets griffbereit aufzubewahren. Vor Arbeiten am Gerät bitte vollständig durchlesen und Hinweise beachten. -
Seite 3: Material Zum Verfüllen
Hinweis: Wenn auf Grund äußerer Bedingungen (kein geeignetes Verfüllmaterial, starke Auswaschungen aus überdeckenden oder seitlichen Erdschichten) ein Eindringen von Verschmutzungen in den Sicker-Iglu oder sein näheres Umfeld zu erwarten ist sollte eine Schutzschicht aus Geo-Vlies eingebaut werden. ® Premier Tech Aqua 3/16 Sicker-Iglu 900L DORW3008 -.12.02.2015... -
Seite 4: Einbau
4. Installieren der Anschlussrohre (siehe Einbaubeispiel auf den Zeichnungen 3 und 4 unter Punkt 5.1-5.3). 5. Nach Installation der Rohre wird der Rest der Baugrube mit dem Verfüllmaterial lagenweise verfüllt und verdichtet wie oben beschrieben. ® Premier Tech Aqua 4/16 Sicker-Iglu 900L DORW3008 -.12.02.2015... -
Seite 5: Einbau Pkw Befahrbare Version Ohne Zugang
4. Installieren der Anschlussrohre (siehe Einbaubeispiele auf den Zeichnungen 3 und 4). 5. Verfüllen und Verdichten der Baugrube wie beschrieben bis ca. 300 mm unter Erdoberfläche. 6. Einbringen und Verdichten der Schotter-Tragschicht (B4) wie unter 3. beschrieben. 7. Einbau der Verkehrsfläche (B5). ® Premier Tech Aqua 5/16 Sicker-Iglu 900L DORW3008 -.12.02.2015... -
Seite 6: Einbaubeispiele
D: Sickeriglu 900, im Profi-Paket Sickeriglu 900 begehbar enthalten. E: Tauchrohr DN100 für Erweiterungsiglu (G), (siehe Zubehör). Bei mehreren Erweiterungsiglus hintereinander ist pro Strang ein Tauchrohr erforderlich. F: Verbindungsrohr DN100, bauseits. G: Sickeriglu zur Erweiterung. ® Premier Tech Aqua 6/16 Sicker-Iglu 900L DORW3008 -.12.02.2015... -
Seite 7: System Standard
A: Vorfilter Maxi Plus (nur ein Filterbeispiel). B: Verbindungsrohr mit Reduzierungen auf DN100 am Filter, bauseits. C: Sickeriglu 900. D: Verbindungsrohr DN100, bauseits. E: Rohrverbindung DN100 zur Entlüftung, bauseits. F: Entlüftung. ® Premier Tech Aqua 7/16 Sicker-Iglu 900L DORW3008 -.12.02.2015... -
Seite 8: Großanlagen
Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler. Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie die Unfallverhütungsvorschriften zu beachten ® Premier Tech Aqua 8/16 Sicker-Iglu 900L DORW3008 -.12.02.2015... -
Seite 9: General Information
Deep rooted, heavy vegetation should also be avoided within an area of about three metres around the soakaway igloo. The distance from the building should be at least 3 metres or 1.5 times the foundation depth if the this is greater than 3 metres. Premier Tech Aqua • Rewatec ® 9/16 Iglu soakaway 900L... -
Seite 10: Filling Material
For buildings with a water-pressure-holding seal, there is no prescribed minimum distance as long as the structural engineering principles are adhered to. * for access(System Profi) remove circle 510 by sawing 3. Filling material If the existing soil meets the following demands, no further material needs to be bought. The demands: Backfilling trench (B1 in the drawings 1, and 2 under point 4.1 to 4.2): must be stable, permeable to water, without any sharp-edged parts e.g. -
Seite 11: Installation
4. Installation 4.1 Installation walk-on version Fig. 1 A1/C2: A1: Soil coverage, maximum 1500 mm; C2: extension above IGLU soakaway (shaft ventilation pipe or similar). If such a part is installed, A1 comes up to the effective height of the component. - Seite 12 4.2 Installation drivable version without access Important note: ** for lorry drivability (up to SLW30) minimum soil coverage 800mm Fig. 2 ! : Important note: Without access, no inspection or cleaning is possible. This version should only be used for very clean water.
-
Seite 13: Installation Examples
5. Installation examples 5.1 System Pro This example represents one of numerous possibilities, to achieve a high quality seepage system. Further installation possibilities can be achieved with the accessories listed in the catalogue and this technical manual. Every accessory has a special technical manual for installation, assembling, operation and maintenance. - Seite 14 5.2 Sytem standard This example represents one of numerous possibilities, to achieve a high quality seepage system. Further installation possibilities can be achieved with the accessories listed in the catalogue and this technical manual. Every accessory has a special technical manual for installation, assembling, operation and maintenance.
- Seite 15 Tip: Optimisation of the water distribution is made possible by further interconnections between the igloos (not shown). www.rewatec.de Technical changes and rights reserved. No liability for misprints The contents of the technical documentation are a component of the guarantee terms Planning and installation regulations are to be followed, as well as the accident prevention regulations.
- Seite 16 Notizen / Notes Premier Tech Aqua • Rewatec ® 16/16 Sicker-Iglu 900L/Iglu soakaway DORW3008- 12.02.2015...
