Transport Der Gelenk-Hubbühne - Upright SL26RT Betriebsanleitung

Herunterklappen des
Schutzgeländers
Dieses Verfahren nur zum Durchfahren von Toren
verwenden. Schutzgeländer müssen wieder in ihre richtige
Position gebracht werden, bevor der Korb benutzt wird.
Herunterklappverfahren (Bild 4)
Hinweis: Bei der Durchführung dieses
Verfahrens alle Befestigungsteile aufheben.
1. Legen Sie die Steuerung auf das Deck des Korbes.
2. Mit der Vorderseite des Korbes beginnend
nehmen Sie alle Muttern, Bolzen und
Unterlegscheiben oben vom vorderen
Schutzgeländer ab. Klappen Sie das vordere
Schutzgeländer nach außen herunter.
3. Hängen Sie die Steuerung an das vordere
Schutzgeländer.
4. Schließen und sichern Sie das Einstiegstor.
5. Entfernen Sie alle Muttern, Bolzen und
Unterlegscheiben oben vom hinteren Schutzgeländer.
Klappen Sie das hintere Schutzgeländer nach außen
herunter, wobei Sie darauf achten, daß das Tor immer
geschlossen bleibt.
6. Klappen Sie die seitlichen Schutzgeländer nach
innen herunter, so daß sie auf dem Deck des
Korbes zu liegen kommen.
Aufrichtverfahren
1. Richten Sie die seitlichen Schutzgeländer auf.
2. Richten Sie die hintere Schutzgeländerbaugruppe
auf. Richten Sie die Bohrungen aus und montieren
Sie die Bolzen, Unterlegscheiben und Muttern.
Ziehen Sie sie fest an.
3. Legen Sie die Steuerung auf das Deck des Korbes.
4. Richten Sie das vordere Schutzgeländer auf.
Richten Sie die Bohrungen aus und montieren
Sie die Bolzen, Unterlegscheiben und Muttern.
Ziehen Sie sie fest an.
5. Hängen Sie die Steuerung an das vordere Schutzgeländer.
6. Vor Inbetriebnnahme des Korbes überprüfen
Sie, ob alle Befestigungsteile an Ort und Stelle
und sicher angebracht sind.
Vor Betreten des Korbes müssen die
Schutzgeländer an richtiger Stelle
angebracht und fest verankert sein.

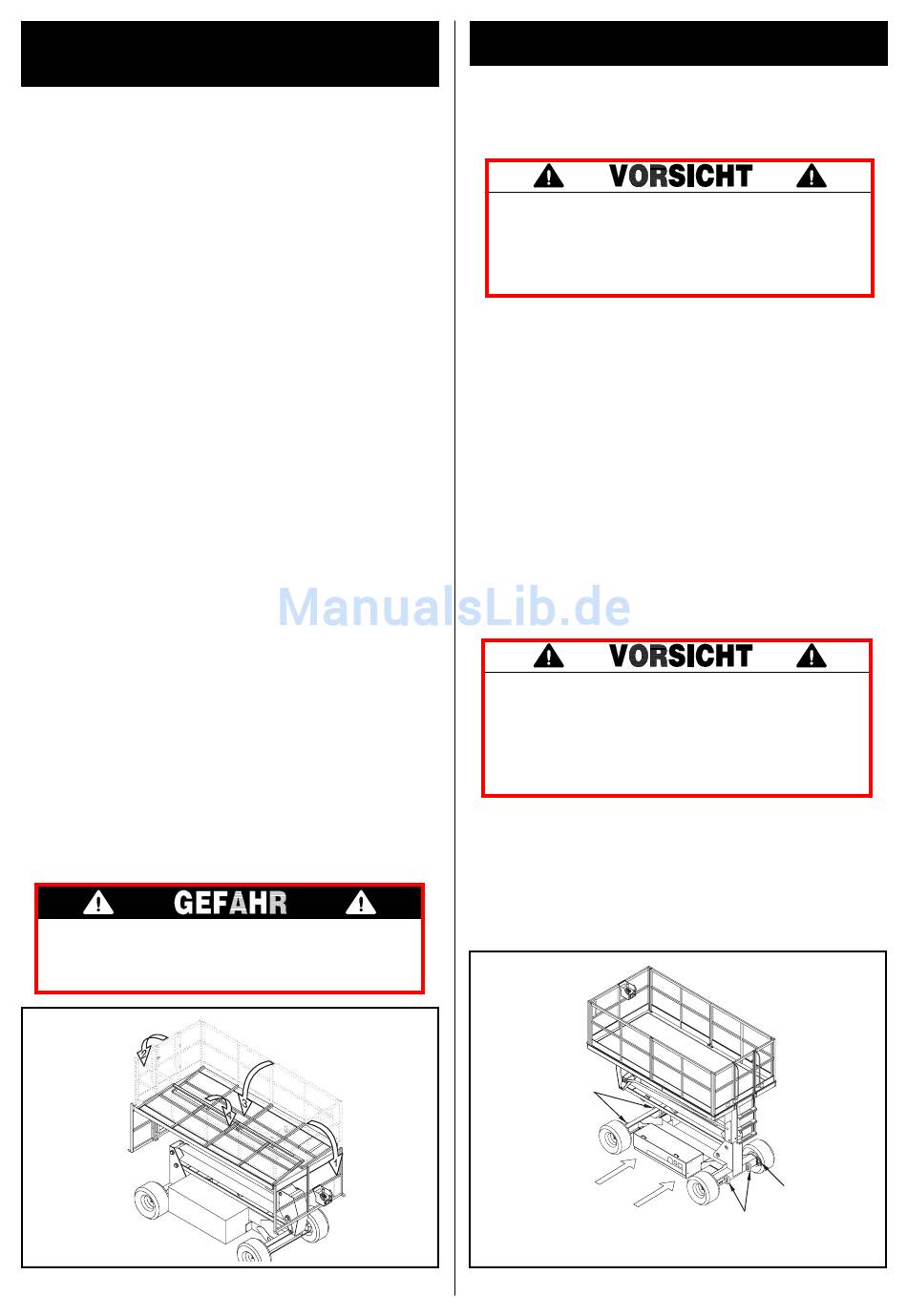

Bild 4: Herunterklappen des Schutzgeländers
Transport der Gelenk-Hubbühne
Per Gabelstapler
Hinweis: Maschine nur zum Transport
anheben.
Das Gewicht der Hubbühne anhand der
technischen Daten überprüfen und
sicherstellen, daß der Gabelstapler zum
Heben dieses Gewichtes geeignet ist.
Heben Sie die Maschine von der Seite des
Fahrwerks, indem Sie sie mit der Gabel unter den
Fahrwerkmodulen anheben (Bild 5).
Per Kran
1. Sichern Sie die Haltebänder nur an den
Fahrwerk-Hebezapfen (Bild 5).
Per Lastwagen
1. Manövrieren Sie die Hubbühne in
Transportposition und blockieren Sie die Räder.
2. Befestigen Sie die Gelenk-Hubbühne mit
Ketten oder Haltebändern mit angemessener
Zugleistung an dem Transportfahrzeug, indem
Sie sie durch die Halteringe am Fahrzeug
ziehen (Bild 5).
Niemals die Halteringe zum Anheben der
Gelenk-Hubbühne benutzen.
Ein zu starkes Festziehen der Ketten oder
Haltebänder kann zu einer Beschädigung
der Gelenk-Hubbühne führen.
Vordere
Halteringe/
Hebezapfen
Anheben per
Gabelstapler
Bild 5: Transport der Gelenk-Hubbühne
23
Rechter,
hinterer
Hebezapfen
(üblicherweise
Hintere
hier)
Halteringe
