DE
DEUTSCH

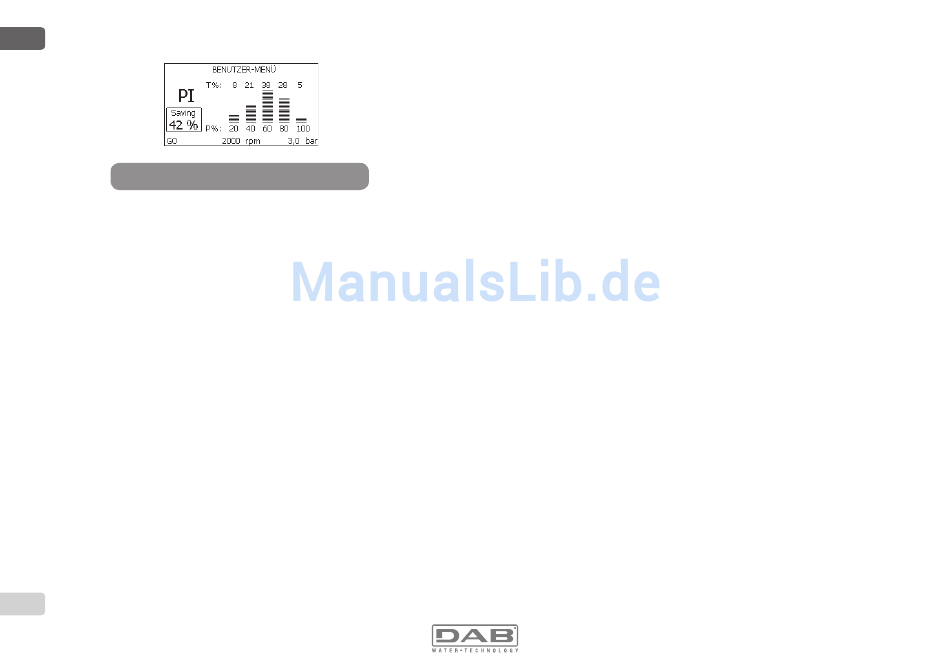

Abbildung 18: Anzeige des Leistungshistogramms
7.1.11- FF: Anzeige Fault & Warning (Historie)
Chronologische Anzeige der Fehler, die während des Systembetriebs
entstanden sind.
Unter dem Symbol FF erscheinen zwei Ziffern x/y, die jeweils mit x für
den angezeigten Fehler und mit y für die Gesamtanzahl der vorliegen-
den Fehler stehen; rechts von diesen Ziffern erscheint eine Angabe zum
angezeigten Fehler.
Mit den Tasten + und - kann die Fehlerliste durchlaufen werden: Durch
Drücken der Taste - erfolgt das Rückwärtslaufen in der Historie bis zum
ältesten vorliegenden Fehler, durch Drücken der Taste + erfolgt das Vor-
wärtslaufen in der Historie bis zum jüngsten vorliegenden Fehler.
Die Fehler werden in chronologischer Reihenfolge angezeigt, beginnend
bei dem zeitlich weiter zurückliegenden x=1 bis zu dem neusten x=y. Die
maximal anzeigbare Fehleranzahl ist 64; sobald diese Anzahl erreicht ist,
werden die weiter zurückliegenden überschrieben.
Dieser Menupunkt zeigt das Fehlerverzeichnis, erlaubt jedoch kein
Rücksetzen. Das Rücksetzen kann nur mit dem entsprechenden Befehl
über den Menupunkt RF im MENU TECHNISCHER KUNDENDIENST
erfolgen.
Weder das manuelle Rücksetzen noch das Ausschalten des Gerätes
oder das Rücksetzen der Werkseinstellungen löschen die Fehlerhistorie,
lediglich die oben beschriebene Vorgehensweise.

7.2 - Monitormenu

Vom Hauptmenu aus gleichzeitig 2 Sekunden lang die Tasten „SET"
und „-" (Minus) drücken oder das Auswahlmenu benutzen und + oder -
196
drücken, danach hat man Zugang zum MONITORMENU.
Im Menu werden durch Drücken der Taste MODE nacheinander die
folgenden Größen angezeigt:
7.2.1 - CT : Bildschirmkontrast
Reguliert den Bildschirmkontrast.
7.2.2 - BK : Bildschirmhelligkeit
Reguliert die Bildschirmhintergrundbeleuchtung mit einer Skala von 0 bis
100.
7.2.3 - TK : Einschaltzeit Backlight
Stellt die Einschaltzeit des Backlight ab dem letzten Drücken einer Taste
ein.
Erlaubte Werte: von 20 Sek. bis 10 Min. oder '--' immer eingeschaltet.
Ist da Backlight ausgeschaltet, bewirkt das erste Drücken einer beliebi-
gen Taste nur die Wiederherstellung der Hintergrundbeleuchtung.
7.2.4 - LA : Sprache
Anzeige einer der folgenden Sprachen:
Italienisch
Englisch
Französisch
Deutsch
Spanisch
Holländisch
Schwedisch
Türkisch
Slowenisch
Rumänisch
7.2.5 - TE : Anzeige der Ableitertemperatur

7.3 - Sollwert-Menu

Vom Hauptmenu aus gleichzeitig die Tasten „MODE" und "SET" gedrückt
halten, bis „SP" auf dem Bildschirm erscheint (oder das Auswahlmenu
durch Drücken von + oder - verwenden).
Die Tasten + und - ermöglichen jeweils die Erhöhung und Reduzierung
