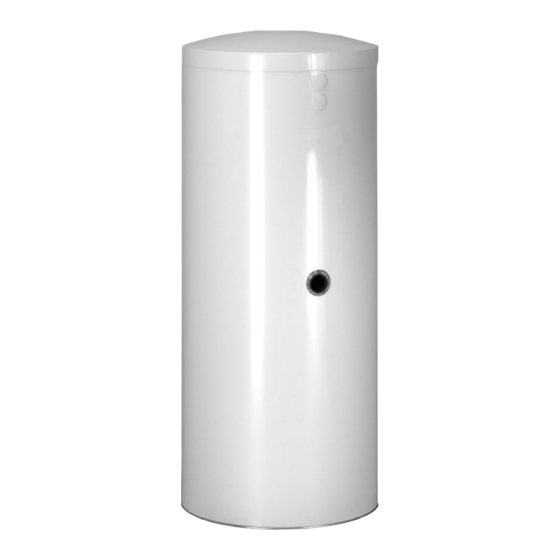

- Seite 1 Serviceanleitung für die Fachkraft Speicher 100-V Typ CVS Elektro-Solarspeicher 200 und 300 Liter Inhalt Speicher 100-V Bitte aufbewahren! 5671 160 9/2012...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW und VDE nenschäden. - Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteillisten Einzelteillisten....................... Übersicht der Baugruppen................... 10 Baugruppe Speicher mit Wärmedämmung............11 Baugruppe Anschluss-Set Solar und Rohre (falls vorhanden)......13 Protokolle......................15 Produktkennwerte....................16... -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen........• • 2. Inspektion und Wartung........... •... -
Seite 6: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwas- 2. Heiz- und trinkwasserseitige Ver- serseitig füllen. schraubungen auf Dichtheit prüfen, falls erforderlich, nachziehen. Hinweis Wenn der Speicher-Wassererwär- 3. Sicherheitsventile nach den Anga- mer unter Druck steht, Flanschdeckel ben des Herstellers auf Funktion prü- mit einem Drehmoment von 25 Nm fen. -
Seite 7: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer innen reinigen 4. Lose anhaftende Ablagerungen mit einem Hochdruckreiniger entfernen. Achtung Spitze und scharfkantige Rei- nigungsgeräte führen zu Schäden an der Speicherin- nenwand. Zur Innenreinigung nur Reini- gungsgeräte aus Kunststoff benutzen. -
Seite 8: Magnesiumanode Prüfen Und Austauschen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Magnesiumanode prüfen und austauschen Magnesiumanode prüfen. Hinweis Ist ein Anodenabbau auf 10-15 mm 7 Bei beengten Platzverhältnissen ist eine festzustellen, empfehlen wir einen Aus- Kettenanode als Zubehör lieferbar. tausch der Magnesiumanode. Speicher-Wassererwärmer wieder in Betrieb nehmen 5. -
Seite 9: Einzelteillisten
Einzelteillisten Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild Spei- Fachhandel erhältlich. cher 100-V A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) -
Seite 10: Übersicht Der Baugruppen
Einzelteillisten Übersicht der Baugruppen A Typenschild Speicher 100-V C Baugruppe Anschluss-Set Solar und Rohre (falls vorhanden) B Baugruppe Speicher mit Wärme- dämmung... -
Seite 11: Baugruppe Speicher Mit Wärmedämmung
Einzelteillisten Baugruppe Speicher mit Wärmedämmung 0001 Stellfuß 0009 Thermometer 30 - 120 °C 0002 Sensorbefestigung 0010 Schriftzug Speicher 100 0003 Typenschild Speicher 100-V 0011 Flanschdämmung 0004 Dichtung 0012 Oberblech 0005 Flansch 0013 Zentriertülle 0006 Klemmbügel 0014 Montageanleitung 0007 Magnesiumanode (bei 200 l) 0015 Serviceanleitung Guss-Stabanode (bei 300 l) 0016 Sprühdosenlack Weiß... - Seite 12 Einzelteillisten Baugruppe Speicher mit Wärmedämmung (Fortsetzung) 0012 0011 0006 0005 0004 0006 0007 0007 0004 0008 0009 0010 0013 0003 0002 0001 0014 0015 0016 0017...
-
Seite 13: Baugruppe Anschluss-Set Solar Und Rohre (Falls Vorhanden)
Einzelteillisten Baugruppe Anschluss-Set Solar und Rohre (falls vorhanden) 0001 Befestigungsblech 0007 Solar-Rücklaufrohr und Wärme- 0002 Klemmringverschraubung dämmung 0003 Winkelstück G1-Rp½ 0008 Solar-Vorlaufrohr und Wärme- 0004 Dichtungen dämmung 0005 Dichtungssatz 0009 Entleerungsstopfen ½” 0006 Tauchhülse für Thermometer... - Seite 14 Einzelteillisten Baugruppe Anschluss-Set Solar und Rohre (falls… (Fortsetzung) 0001 0002 0002 0004 0003 0009 0002 0008 0007 0002 0003 0004 0005 0006...
-
Seite 15: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 16: Produktkennwerte
Produktkennwerte Produktkennwerte Speicherinhalt Bereitschafts-Wärmeaufwand (Normkennwert) kWh/ 1,10 1,13 bei 45 K Temperaturdifferenz (Volumen-Bereitschaftsanteil) (Volumen-Solaranteil) Technische Daten Elektro-Heizeinsatz (Zubehör) Nennleistung Stromart und Nennspannung 3/N/400 V/50 Hz Nennstrom Mit Heizeinsatz aufheizbarer Inhalt bei Speicherinhalt 200 l 300 l Aufheizzeit von 10 auf 60 °C bei Speicherinhalt 200 l 300 l...
