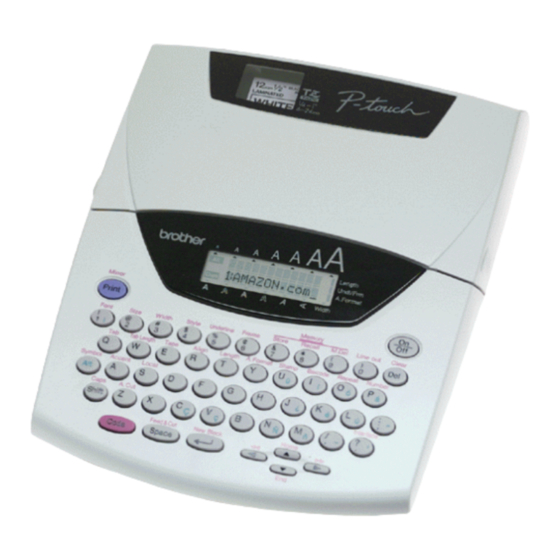

Brother P-touch 2400 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. Etikettendrucker
  5. P-touch 2400
  6. Benutzerhandbuch
Brother P-touch 2400 Benutzerhandbuch

Brother P-touch 2400 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für P-touch 2400:
Inhaltsverzeichnis

Werbung

Quicklinks

2400
Benutzerhandbuch
• Lesen Sie diese Anleitung vor der Benutzung des P-touch.
• Bewahren Sie diese Anleitung als Nachschlagewerk auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother P-touch 2400

Inhaltszusammenfassung für Brother P-touch 2400

  • Seite 1 2400 Benutzerhandbuch • Lesen Sie diese Anleitung vor der Benutzung des P-touch. • Bewahren Sie diese Anleitung als Nachschlagewerk auf.
  • Seite 2 Einführung Mit dem Brother P-touch 2400 lassen sich Etiketten und Stempel für die verschiedensten Zwecke erstellen. Durch die Vielseitigkeit des Gerätes können Sie zwischen unterschiedlichen Schriftarten und Druckstilen wählen und verschiedene Rahmenarten für Ihre Etiketten verwen- den. Außerdem sind viele farbige Schriftbänder in unterschiedlichen Breiten (6 mm, 9 mm, 12 mm, 18 mm und 24 mm) sowie in markanten Farben erhältlich, so dass Sie Ihre Etiketten...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einführung Allgemeine Beschreibung ................... 2 Allgemeine Hinweise ..................4 Batterien ......................5 Optionaler Netzadapter ..................6 Schriftbandkassetten ................... 7 Etiketten verwenden ................... 8 Druckkopf und Transportrollen ................. 12 Die ersten Schritte Übungsbeispiel: Namensschild ................. 14 Übungsbeispiel: Adressetikett ................18 Übungsbeispiel: Lagerverwaltungs-Aufkleber ...........
  • Seite 4 Druckstil ......................74 Unterstreichen/Ausstreichen ................77 Rahmen ......................78 Automatischer Bandvorlauf ................80 Horizontale Ausrichtung ................... 81 Spiegeldruck ..................... 82 Etikettenlänge ....................83 Barcode ......................85 Automatischer Bandabschnitt ................89 Drucken und manueller Bandvorlauf ..............90 Nummerierung ....................91 Mehrere Kopien drucken .................. 94 Phrasenspeicher ....................

  • Seite 5: Einführung

    Einführung...

  • Seite 6: Allgemeine Beschreibung

    Allgemeine Beschreibung Bedienungselemente Bandfach- Abdeckung Netzadapter- Anschluss LC-Display Tastatur Bandausgabe Batteriefach-Abdeckung...

  • Seite 7: Tastatur Und Lc-Display

    Tastatur und LC-Display Ein/Aus-Taste Korrekturtaste Cursortasten Eingabetaste...

  • Seite 8: Allgemeine Hinweise

    Die Verwendung von Verbrauchsmaterial, das nicht den Spezifikationen von Brother ent- spricht und/oder von gleicher Qualität und Eignung wie das von Brother gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Verlust von Gewährleistungsansprü- chen führen.

  • Seite 9: Batterien

    Batterien Das Gerät ist sehr leicht und kompakt und kann überall benutzt werden, wenn acht Alkaline- Batterien (Größe AA) eingesetzt sind. Tauschen Sie beim Batterienwechsel immer alle Batte- rien aus. Batterien einlegen: 1 Entfernen Sie die Abdeckung des Batteriefaches an der Unterseite des Gerätes. 2 Nehmen Sie gegebenenfalls die alten Batterien heraus.

  • Seite 10: Optionaler Netzadapter

    Optionaler Netzadapter Als Sonderzubehör ist ein Netzadapter (Model H) erhältlich. Mit diesem können Sie das Gerät an eine Netzsteckdose anschließen. Netzadapter anschließen: 1 Schließen Sie den Adapter an die mit DC IN 9.5V gekennzeichnete Buchse an der rech- ten Seite des Gerätes an. 2 Schließen Sie den Stecker an die nächstgelegene Netzsteckdose an.

  • Seite 11: Schriftbandkassetten

    Schriftbandkassetten Mit diesem Gerät erhalten Sie auch eine TZ-Schriftbandkassette. TZ-Schriftbänder sind in vie- len verschiedenen Farben und Bandbreiten erhältlich (siehe „Zubehör“). Dadurch stehen Ihnen vielfältige Möglichkeiten zur Gestaltung von Etiketten und zur farblich sortierten Syste- matisierung von Beschriftungen zur Verfügung. Die Schriftbandkassetten können leicht und schnell gewechselt werden, so dass Sie jederzeit in einer anderen Band- oder Schriftfarbe drucken können.

  • Seite 12: Etiketten Verwenden

    Etiketten verwenden Laminierte Schriftbänder Das Schutzpapier des Schriftbandes kann mit Hilfe des mitgelieferten Trenn- und Anreibestif- tes einfach abgezogen werden. 1 Halten Sie das Band mit der bedruckten Seite nach oben in der linken und den Trenn- und Anreibestift in der rechten Hand. 2 Schieben Sie das Band halb durch den Schlitz im Trenn- und Anreibestift.
  • Seite 13 Anreibeschriftbänder Auf Anreibeschriftbänder gedruckte Beschriftungen können durch Abreiben der Zeichen auf Papier übertragen werden. Legen Sie das Band mit der bedruckten Seite nach unten auf das Papier. Reiben Sie nun einfach mit dem Trenn- und Anreibestift über die nicht bedruckte Seite des Bandes.
  • Seite 14 Weiße Stoffe aus 100% Baumwolle mit glatter Oberfläche eignen sich am Besten zum Aufbügeln von Beschriftungen. Sie können die Beschriftungen jedoch auch auf Stoffe aus 100 % Leinen oder Stoffe aus einem Baumwolle-Polyester-Gemisch übertragen, sofern diese eine glatte Oberfläche haben. Auf Stoffen mit rauher Oberfläche - wie Jeansstoff - sowie auf wasserdichten Stoffen können die Aufbügelbänder nicht richtig haften.
  • Seite 15 Bügeln: Verwenden Sie zum Bügeln von Stoffen mit aufgebügelten Beschriftungen die normale Tem- peratureinstellung. Legen Sie ein Stück Stoff zwischen Bügeleisen und Aufbügelband, damit das Band nicht am Bügeleisen haften bleibt. Aufbügelbänder sind nicht giftig. Sie sollten jedoch allgemeine Vorsichtsmaßnahmen einhal- ten und darauf achten, dass z.B.

  • Seite 16: Druckkopf Und Transportrollen

    5 Wenn wieder ein horizontaler weißer Streifen zu sehen ist, feuchten Sie ein Wattestäb- chen mit Isopropylalkhohol an und wiederholen die Schritte 3 und 4. Falls die oben genannten Methoden nicht helfen, wenden Sie sich an Ihren Brother-Vertriebs- partner. Druckkopf...

  • Seite 17: Die Ersten Schritte

    Die ersten Schritte...

  • Seite 18: Übungsbeispiel: Namensschild

    Übungsbeispiel: Namensschild Wenn Sie, wie im vorigen Kapitel beschrieben, die Batterien und die mitgelieferte Schriftband- kassette installiert haben, können Sie nun Ihr erstes Etikett erstellen. Dazu schalten Sie zuerst das Gerät ein. Einschalten des Gerätes: Drücken Sie oben rechts auf der Tastatur A B C D E F G H I J K L LÄNGE...

  • Seite 19: Text Eingeben

    Text eingeben Da der Text vollständig aus Großbuchstaben besteht, schalten Sie nun den CAPS-Modus ein. Sie können dann schnell und einfach Großbuchstaben eingeben, ohne die Umschalt- SYMBOL Taste zu drücken. CAPS-Modus einschalten: Halten Sie gedrückt und drücken Code CAPS Sie dann einmal .
  • Seite 20 Leerzeichen einfügen: BV& Drücken Sie LEER LÄNGE A B C D E F G H I J K L ABC / ABC 1: R O B E R T _ AUTO FORMAT Caps BREITE Geben Sie nun das zweite Wort „BECKER“ ein. “BECKER”...

  • Seite 21: Text Drucken

    Text drucken Es stehen verschiedene Formatierungseinstellungen zur Verfügung. Für dieses einfache Bei- spiel sollten Sie zum Ausdrucken des Namensschildes jedoch erst einmal die Standardeinstel- lungen verwenden. Nach dem Ausdrucken wird das Etikett automatisch abgeschnitten. Namensschild drucken: SPIEGEL Drücken Sie einmal .

  • Seite 22: Übungsbeispiel: Adressetikett

    Übungsbeispiel: Adressetikett Bei der Erstellung dieses mehrzeiligen Adressetiketts werden Sie lernen, wie man dekorative Etiketten mit Hilfe der verschiedenen Formatierungsfunktionen erstellen kann. Fünfzeilige Etiketten, wie das oben dargestellte, können nur auf 18 oder 24 mm breites Band gedruckt werden Um einen neuen Text einzugeben, muss zuerst der zuvor geschriebene Text, der noch im Dis- play angezeigt wird, gelöscht werden.
  • Seite 23 Text eingeben: Beginnen Sie nun, indem Sie die erste Zeile des Etiketts, „Vera Becker“, eingeben. “Vera Becker” eingeben: SYMBOL Halten Sie gedrückt und drücken Sie SYMBOL LÄNGE . Lassen Sie wieder los. Drü- ABC / ABC 1: V e r a _ AUTO FORMAT Caps T E I L...
  • Seite 24 Nun können Sie die Firma, die Adresse und die Telefonnummer eingeben: ABC Transport, Dorfstraße 7, 12345 Musterdorf, (0 12 34) 5 99 12. Adresse eingeben: Geben Sie „ABC Transport” ein und drü- NEU BLOCK cken Sie dann 2: A B C T r a n s p o LÄNGE ABC / ABC AUTO FORMAT...

  • Seite 25: Text Formatieren

    Text formatieren Sie haben nun den Text eingegeben. Würden Sie zum Ausdrucken wieder die Standardeinstel- lungen verwenden, wäre der Text linksbündig ausgerichtet, hätte 25 mm breite Ränder (siehe Automatischer Bandvorlauf) und wäre weder gerahmt noch unterstrichen. Die Zeichengröße würde automatisch bestimmt (AUTO) und der Text würde in der Schriftart HELSINKI im Schriftstil NORMAL ausgedruckt.

  • Seite 26: Text Ausdrucken

    Automatischen Bandvorlauf auf NEIN stellen: Halten Sie gedrückt und drücken Code AUTO LÄNGE Sie einmal . Halten Sie wei- Code ABC / ABC N O R M A L AUTO FORMAT Caps ter gedrückt. Die aktuelle Einstellung wird BREITE angezeigt. Während Sie immer noch Code AUTO...
  • Seite 27 NEU BLOCK Drücken Sie , um den Ausdruck zu starten. Vor dem Ausdruck erscheint kurz „BITTE WARTEN“. Während des Ausdrucks wird die Nummer der gerade gedruckten Kopie und die Gesamtanzahl im Display angezeigt. LÄNGE LÄNGE B I T T E W A R T E N A U S D R U C K ABC / ABC ABC / ABC...

  • Seite 28: Übungsbeispiel: Lagerverwaltungs-Aufkleber

    Übungsbeispiel: Lagerverwaltungs-Aufkleber In diesem abschließenden Beispiel soll ein Lagerverwaltungs-Aufkleber mit verschiedenen Blöcken und unterschiedlichen Formaten, mit Barcode und automatischer Nummerierung erstellt werden. Dazu werden die Funktionen NEU BLOCK, TEIL, BARCODE und NUMMER verwendet. Die Etiketten in diesem Beispiel wurden auf einem 18 mm breiten Band ausgedruckt. Um einen neuen Text einzugeben, muss zuerst der vorher eingegebene Text gelöscht werden.
  • Seite 29 Text eingeben Nun können Sie den Text für das Übungsbeispiel eingeben: „B1“ eingeben (erster Block): SYMBOL Halten Sie gedrückt und drücken Sie SYMBOL . Lassen Sie wieder los und LÄNGE ABC / ABC FONT 1: B 1 _ drücken Sie dann AUTO FORMAT Caps 1 DM...
  • Seite 30 Geben Sie “Dorfstraße 7” ein und drü- NEU BLOCK cken Sie dann LÄNGE 2: D o r f s t r a ß e ABC / ABC 3: _ AUTO FORMAT Caps BREITE Geben Sie “12345 Musterdorf” ein. Hal- ten Sie dann gedrückt und drük- Code NEU BLOCK...
  • Seite 31 Um ein anderes Barcode-Protokoll auszuwählen oder die Barcode-Einstellungen zu verän- dern, könnten Sie nun drücken und dann mit den Cursortasten die Einstellungen ändern. ANF. In diesem Beispiel sollen jedoch die Standardeinstellungen verwendet werden, so dass Sie nun direkt die Barcode-Daten eingeben können. Barcode-Daten eingeben: Geben Sie “12345”...
  • Seite 32 Stil SCHATTEN1 für den ersten Block auswählen: Halten Sie gedrückt und drücken Code T E I L einmal. Ä T E I L F O R M A T LÄNGE ABC / ABC 1: B 1 AUTO FORMAT Caps BREITE Halten Sie gedrückt und drücken Code...
  • Seite 33 Drücken Sie , so dass “1” blinkt. A N F A N G : LÄNGE ABC / ABC 1: B 1 AUTO FORMAT Caps BREITE NEU BLOCK Drücken Sie “1“ ist nun als Anfang des Nummerie- rungsfeldes festgelegt. E N D E : LÄNGE ABC / ABC 1: B 1...
  • Seite 34 2 / 2 Caps AUTO FORMAT BREITE Anhand dieser Beispiele wurden viele grundlegende Funktionen des P-touch 2400 gezeigt. Sie können jetzt eigene Etiketten erstellen. Im nächsten Kapitel finden Sie ausführlichere Informa- tionen und Erklärungen zu den einzelnen Tasten und Funktionen.

  • Seite 35: Zu Ihrer Information

    Zu Ihrer Information...

  • Seite 36: Ein/Aus-Taste

    Ein/Aus-Taste Die Ein/Aus-Taste ( ) befindet sich in der rechten oberen Ecke der Tastatur. Wenn Bat- terien eingelegt sind oder das Gerät mit dem optionalen Netzadapter über Netzstrom betrie- ben wird, zeigt das Display beim Einschalten den zuletzt eingegebenen Text an. Dadurch können Sie die Eingabe eines Textes unterbrechen und das Gerät ausschalten.

  • Seite 37: Cursortasten

    Cursortasten Das LC-Display des Gerätes kann zwei Zeilen mit jeweils 11 Zeichen darstellen. Die eingege- benen Texte können jedoch bis zu 255 Zeichen lang sein. Sie können den Cursor nach links und rechts zu jeder beliebigen Stelle im Text bewegen, um den Text zu überprüfen und Kor- rekturen vorzunehmen.
  • Seite 38 Cursortaste hoch Cursor in die vorherige Zeile bewegen: Drücken Sie einmal ANF. Wenn sich der Cursor bereits in der ersten Zeile befindet, springt er an den Anfang der Zeile. Cursor mehrere Zeilen nach oben bewegen: Halten Sie gedrückt, bis sich der Cursor in der gewünschten Zeile befindet. ANF.

  • Seite 39: Code-, Alt- Und Umschalt-Taste

    Code-, Alt- und Umschalt-Taste Die meisten Zeichen können durch einfaches Drücken der entsprechenden Tasten eingegeben werden. Um aber besondere Funktionen zu verwenden oder Großbuchstaben, Zeichen mit Akzent oder Symbole einzugeben, müssen die im Folgenden beschriebenen Sondertasten benutzt werden. Code-Taste Über den Tastaturknöpfen farbig gedruckte Funktionen: Halten Sie gedrückt und drücken Sie die entsprechende Taste.
  • Seite 40 Alt-Taste Rechts auf den Tasten farbig gedruckte Zeichen eingeben: CAPS 1 Drücken Sie einmal , um den Alt-Modus einzuschalten. Die Alt-Anzeige erscheint im Display. 2 Zur Eingabe eines in der unteren rechten Ecke einer Taste abgebildeten Zeichens drücken Sie einfach die Taste. Zur Eingabe eines in der oberen rechten Ecke einer Taste abgebildeten Zeichens halten SYMBOL gedrückt und drücken die Taste mit dem gewünschten Zeichen.
  • Seite 41 Umschalt-Taste Großbuchstaben oder Symbole in der oberen linken Ecke einer Taste eingeben: SYMBOL Halten Sie gedrückt und drücken Sie die Taste mit dem gewünschten Zeichen. Beispiel “%” eingeben: A B C D E F G H I J K L LÄNGE ABC / ABC 1: 5 _...

  • Seite 42: Leertaste

    Leertaste BV& Mit der Leertaste ( ) können Sie an jeder beliebigen Stelle im Text Leerzeichen einfü- LEER gen. Ihre Funktion unterscheidet sich von derjenigen der Cursortaste , die den Cursor nur über den eingegebenen Text bewegt, ohne dass Leerzeichen eingefügt werden. Eingabe eines Leerzeichens: BV&...

  • Seite 43: Eingabetaste

    Eingabetaste NEU BLOCK Wie bei einer Schreibmaschine kann durch Drücken der Eingabetaste ( ) eine Zeile beendet und eine neue angefangen werden. NEU BLOCK Ein Textblock kann aus maximal sieben Zeilen bestehen. Wenn Sie am Ende der siebten Zeile drücken, erhalten Sie die Fehlermeldung „MAX. 7 ZEILEN“. Die Tabelle unten zeigt, wie viele Zeilen in Abhängigkeit von der Schriftbandbreite auf ein Etikett gedruckt werden können: Maximale Anzahl der...

  • Seite 44: Neuer Block

    Neuer Block Immer wenn Text mit unterschiedlicher Zeilenanzahl nebeneinander geschrieben werden soll, muss ein neuer Block begonnen werden. NEU BLOCK Ein Etikett kann bis zu 5 Blöcke enthalten. Wenn Sie am Ende des Code fünften Blockes drücken, erhalten Sie die Fehlermeldung “MAX. 5 BLÖCKE!”. NEU BLOCK Befindet sich der Cursor innerhalb eines Textblockes, wenn gedrückt...

  • Seite 45: Tabulator

    Tabulator Mit der Tabulator-Funktion können Sie ein Tab.-Stopp-Raster für das gesamte Etikett festlegen, um alle Zeilen Ihres Textes in Spalten mit gleichmäßigem Abstand anzuordnen. So können Sie z.B. auch lange Etiketten zur Beschriftung von Sicherungs- und Werkzeugkästen, Medikamen- tenfächern usw. erstellen. Die Tab.-Stopps werden ab dem linken Rand gleichmäßig in dem mit der Funktion TAB LÄNGE gewählten Abstand (0,0 bis 30,0 cm) gesetzt.
  • Seite 46 Beispiel Tab.-Länge einstellen: Halten Sie gedrückt und drücken Code TAB LÄNGE Sie einmal T A B . - L Ä N G E : LÄNGE ABC / ABC 5 , 0 c m AUTO FORMAT Caps BREITE Drücken Sie , bis 2,5cm angezeigt ENDE wird.

  • Seite 47: Korrekturtaste

    Korrekturtaste SP.FREI Mit der Korrekturtaste ( ) können Sie Zeichen, die sich links vom Cursor befinden, entfer- nen. Verwechseln Sie die Korrekturtaste nicht mit der Cursortaste links ( ). Letztere bewegt den Cursor durch den Text, ohne dass Zeichen gelöscht werden. Die Korrekturtaste kann weiterhin dazu verwendet werden, Funktionen zu verlassen, ohne die gewählten Einstellungen zu übernehmen.

  • Seite 48: Zeilen Löschen

    Zeilen löschen Mit dieser Funktion können Sie schnell und einfach ganze Textzeilen löschen. Zeile löschen: 1 Drücken Sie oder , um den Cursor in die zu löschende Zeile zu ANF. ENDE bringen. ZEILEN 2 Halten Sie gedrückt und drücken Sie einmal ß...

  • Seite 49: Arbeitsspeicher Löschen

    Arbeitsspeicher löschen Mit der Funktion SP.FREI können Sie vor der Eingabe eines neuen Textes den Arbeitsspeicher löschen. Dabei können Sie wählen, ob nur der Text gelöscht oder auch die Formatierung (Font, Größe, Breite, Stil, Unterstreichen, Rahmen, Automatischer Bandvorlauf, Horizontale Ausrichtung, Tab.-Länge, Spiegeldruck und Etikettenlänge) auf die Standardeinstellungen zurückgesetzt werden sollen.
  • Seite 50 NEU BLOCK Drücken Sie LÄNGE ABC / ABC 1: _ AUTO FORMAT Caps BREITE Nur den Text löschen: SP.FREI 1 Halten Sie gedrückt und drücken Sie Code 2 Drücken Sie oder , bis die Anzeige NUR TEXT blinkt. ANF. ENDE SP.FREI Um zum Text zurückzukehren, ohne etwas zu löschen, drücken Sie NEU BLOCK...
  • Seite 51 Drücken Sie , bis NUR TEXT blinkt. ENDE LÄNGE T E X T & F O R M A T E ABC / ABC N U R T E X T AUTO FORMAT Caps BREITE NEU BLOCK Drücken Sie LÄNGE ABC / ABC 1: _ AUTO FORMAT...

  • Seite 52: Zusammengesetzte Zeichen

    Zusammengesetzte Zeichen In vielen Sprachen werden Zeichen mit Akzent verwendet. Dieses Gerät kann solche Zeichen anzeigen und drucken. Die folgenden Akzentzeichen stehen zur Verfügung: ¨, ´, `, ˆ und Sie können mit den in der Tabelle gezeigten Buchstaben kombiniert werden. Einige dieser Sonderzeichen können auch direkt über die Tastatur eingegeben werden.
  • Seite 53 “ë” eingeben: CAPS . Halten Drücken Sie Sie dann SYMBOL gedrückt und drücken Sie einmal LÄNGE ABC / ABC 1 : N o ë _ AUTO FORMAT Caps ´ BREITE AUTO Drücken Sie LÄNGE ABC / ABC 1 : N o ë _ AUTO FORMAT Caps BREITE...

  • Seite 54: Akzentbuchstaben

    Akzentbuchstaben Auch Buchstaben mit Akzent können in den Text eingefügt werden. Viele dieser Buchstaben können Sie auch im Alt-Modus (siehe Seite 36) oder als zusammengesetzte Zeichen eingeben (siehe Seiten 48 bis Seite 49). Die folgenden Buchstaben mit Akzent stehen zur Verfügung: Buch- Buch- Buchstabe mit Akzent...
  • Seite 55 Beispiel „é” in den Text einfügen: Halten Sie gedrückt und drücken Code AKZENT A K Z E N T LÄNGE ABC / ABC a - z / A - Z ? AUTO FORMAT Caps BREITE AUTO Drücken Sie LÄNGE e é è ê ABC / ABC 1: R e s u m AUTO FORMAT...

  • Seite 56: Symbole

    Symbole Neben den Buchstaben, Symbolen und Ziffern, die auf der Tastatur abgebildet sind, stehen im Symbol-Modus noch 35 weitere Zeichen zur Verfügung: Gruppe Symbole ← → ↑ ↓ DM ƒ £ Die Verwendung einiger im Gerät enthaltener Symbole (z. B. CE-Zeichen) kann durch lokale, nationale oder europäische Vorschriften geregelt sein.
  • Seite 57 Beispiel 1 „ ” in den Text einfügen: Halten Sie gedrückt und drücken Code SYMBOL £ LÄNGE ABC / ABC 1: V O R S I C H T _ AUTO FORMAT Caps BREITE Drücken Sie ANF. oder , bis die ENDE Gruppe mit dem Symbol “...

  • Seite 58: Autoformate

    Autoformate Mit der Autoformat-Funktion können Sie Etiketten für unterschiedliche Zwecke (zur Beschrif- tung von Videokassetten, Disketten usw.) schnell und einfach erstellen. Wählen Sie einfach eines der verschiedenene Autoformate und geben Sie den gewünschten Text ein. Dann kön- nen Sie noch einen der 7 zur Verfügung stehenden Stile wählen und schon ist das Etikett fertig und kann ausgedruckt werden.
  • Seite 59 C Wiederholen Sie Schritt 4, bis Sie alle gewünschten Änderungen eingegeben haben. NEU BLOCK Wenn Sie drücken, nachdem Sie das letzte Feld ausgefüllt haben, erscheint wie- der das MENÜ im Display. Autoformat beenden: NEU BLOCK D Drücken Sie oder , bis BEENDEN angezeigt wird und drücken Sie .
  • Seite 60 Stil des Etiketts ändern: Drücken Sie ANF. oder , bis STIL ENDE ÄNDERN im Display erscheint. M E N Ü LÄNGE ABC / ABC S T I L Ä N D E R N AUTO FORMAT Caps BREITE NEU BLOCK Drücken Sie S T I L LÄNGE...
  • Seite 61 Muster Bandbreite × Autoformate Autoformat-Felder Etikettenlänge 11 SYMBOL? 44 DAUER? 18 mm × 140 mm 22 TITEL? 55 AUFNAHME? VIDEO VHS-1 33 UNTERTITEL? 6 DATUM? 11 TITEL? 33 DATUM? 24 mm × 77 mm VIDEO VHS-2 22 DAUER? 11 SYMBOL? 44 DATUM? 9 mm ×...
  • Seite 62 Bandbreite × Autoformate Autoformat-Felder Etikettenlänge 24 mm × 92 mm 11 NAME? 33 PREIS NEU? ANGEBOT 22 PREIS ALT? 18 mm × 92 mm 11 NAME? 44 ADRESSE2? 24 mm × 82 mm 22 FIRMA? 55 ADR./TEL.? ORGANISER G. 33 ADRESSE1? 11 NAME? 44 ADRESSE2? 24 mm ×...
  • Seite 63 5 VIDEO VHSC-1 6 VIDEO VHSC-2 7 MUSIK-1 8 MUSIK-2 9 MUSIK-2 10 AUDIO-3 11 AUDIO-3 12 DAT-1 13 DAT-2 14 MINI DISK-1 15 MINI DISK-2 16 NAM. SCHILD...
  • Seite 64 17 NAM. SCHILD 18 ADDRESSE 19 ADDRESSE 20 PRODUKT 21 PRODUKT 22 DIA 23 PREIS 24 PREIS 25 ANGEBOT...
  • Seite 65 26 ANGEBOT 27 ORGANISER G. 28 ORGANISER K 29 AKTE GROSS 30 AKTE GROSS 31 AKTE VERTIK 32 AKTE VERTIK 33 AKTE KLEIN...
  • Seite 66 34 AKTE KLEIN 35 AKTE KLEIN 36 AKTE KLEIN 37 3,5”DISK 38 3,5”DISK 39 5,25”DISK 40 5,25”DISK...
  • Seite 67 Autoformat-Stil Beispiel Schrift Druckstil ORIGINAL Standardeinstellung des Autoformats Standardschrift KURSIV KURSIV des Autoformats DYNAMISCH ISTANBUL SCHATTEN1 OFFEN FLORIDA UMRISS FORMAL BRUSSELS KURSIV ELEGANT NORMAL WESTERN SAN DIEGO NORMAL...

  • Seite 68: Stempel Anfertigen

    Stempel anfertigen Mit dieser Funktion können Sie schnell und einfach eigene Stempel erstellen. Beim Einschal- ten dieser Funktion werden einige Einstellungen automatisch vorgenommen, damit die Stem- pelschablone exakt in den Stempelhalter passt: Der Text wird zentriert und die Stempellänge sowie die Stempelränder werden entsprechend der Stempelgröße eingestellt. Der Stempelhal- ter enthält das Stempelkissen und ist wiederverwendbar.
  • Seite 69 SPIEGEL Drücken Sie , um die Stempelschablone zu erstellen und automatisch abzu- DRUCK schneiden. (Falls AUTO CUT ausgeschaltet ist, drücken Sie nach dem Ausdruck BV& Code LEER LÄNGE LÄNGE B I T T E W A R T E N A U S D R U C K ABC / ABC ABC / ABC...
  • Seite 70 Knicken Sie das andere Ende des Schablonenbandes um die Kante des Stempelhal- ters und halten Sie es mit dem Finger fest. Umknicken Schieben Sie den Rahmen über die Stempelschablone und drücken Sie ihn fest. Setzen Sie den Stempelhalter gerade in seine Schutzkappe. Achten Sie darauf, dass die Schutzkappe den Stempel vollkommen abdeckt, damit keine Tinte herausläuft.

  • Seite 71: Teilformat

    Teilformat Die Teilformat-Funktion ermöglicht es, jedem Block ein eigenes Format (Schrift (Font), Größe, Breite, Stil, Rahmen (nur rund, rechteckig), Unterstreichung oder Ausstreichung) zuzuweisen. Teilformat-Funktion verwenden: 1 Drücken Sie oder , um den Cursor in den Block zu bewegen, der ANF. ENDE ein anderes Format erhalten soll.

  • Seite 72: Während Sie Weiterhin

    Font (Schriftart) Mit der Funktion FONT können Sie für Ihren Text eine von acht Schriftarten wählen: HELSINKI, BRUSSELS, BELGIUM, US, SAN DIEGO, FLORIDA, LOS ANGELES und ISTAN- Als Standardschriftart ist HELSINKI eingestellt. Schriftbeispiele finden Sie unter Muster am Ende dieses Abschnitts. Schriftart ändern: FONT 1 Während Sie...
  • Seite 73 Muster Schriftart Beispiel HELSINKI BRUSSELS BELGIUM SAN DIEGO FLORIDA LOS ANGELES ISTANBUL...

  • Seite 74: Zeichengröße Und Zeichenbreite

    Zeichengröße und Zeichenbreite Die Zeichengröße kann sowohl durch die GRÖSSE- als auch durch die BREITE-Funktion bestimmt werden. Die maximal mögliche Zeichengröße ist abhängig von der Breite des ver- wendeten Schriftbandes. Die folgende Tabelle zeigt die verfügbaren Zeichengrößen in Abhän- gigkeit von der Schriftbandbreite Schriftbandbreite Größe (in Punkt) 6 mm...

  • Seite 75: Halten Sie Weiterhin

    Zeichengröße einstellen: GRÖSSE 1 Während Sie gedrückt halten, drücken Sie einmal . Lassen Sie ” Code Code gedrückt. Die aktuell gewählte Einstellung wird angezeigt. GRÖSSE 2 Halten Sie weiterhin gedrückt. Drücken Sie so oft , bis die gewünschte Ein- ” Code stellung im Display angezeigt wird.
  • Seite 76 Zeichenbreite ändern: BREITE 1 Während Sie gedrückt halten, drücken Sie einmal. Lassen Sie § Code Code gedrückt. Die aktuell gewählte Einstellung wird angezeigt. BREITE 2 Während Sie gedrückt halten, drücken Sie so oft, bis die gewünschte Breite § Code im Display angezeigt wird. Wenn die Breite entweder auf KLEIN oder BREIT eingestellt wird, zeigt ein Pfeil am unteren Displayrand auf BREITE.
  • Seite 77 Muster Zeichengröße Breite Breite Breite (in Punkt) KLEIN MITTEL BREIT...

  • Seite 78: Druckstil

    Druckstil Sie können zwischen 11 verschiedenen Druckstilen wählen, um Ihre Etiketten dekorativ zu gestalten. Wenn kleine Zeichen bestimmten Druckstilen kombinieren (z.B. K+SCHATTEN1) können die Zeichen eventuell nicht gut lesbar sein. Folgende Druckstile stehen zur Verfügung: NORMAL K+FETT (Kursiv + Fett) FETT K+UMRISS (Kursiv + Umriss) UMRISS...
  • Seite 79 Während Sie weiterhin gedrückt Code STIL halten, drücken Sie so oft , bis S T Y L E LÄNGE K+SCHATTEN1 angezeigt wird. ABC / ABC K + S C H A T T E N 1 AUTO FORMAT Caps BREITE Lassen Sie los.
  • Seite 80 Druckstil Schriftart K+SCHAT- K+SCHAT- K+FETT K+UMRISS VERTIKAL TEN1 TEN2 HELSINKI BRUSSELS BELGIUM SAN DIEGO FLORIDA ANGELES ISTANBUL...

  • Seite 81: Unterstreichen/Ausstreichen

    Unterstreichen/Ausstreichen Mit dieser Funktion können Sie Text durch Unterstreichen hervorheben oder Text (z.B. alte Preise) ausstreichen. Wenn Sie Unterstreichen EIN oder AUSGESTR. einschalten, leuchtet am rechten Displayrand neben ABC/ ein Viereck auf. Die Standardeinstellung ist AUS, d.h. UNTERSTR. und AUSGESTR. sind ausgeschaltet. AUS- GESTR Unterstreichen/Ausstreichen ein- oder ausschalten:...

  • Seite 82: Rahmen

    Rahmen Mit dieser Funktion können Sie ihre Etiketten durch verschiedene Rahmen dekorativer gestal- ten. Die folgenden Einstellungen stehen zur Verfügung: AUS, RECHTECK, RUND, TÜRSCHILD, TELEFON, HUND, KATZE, HÄNDE, BONBON, BAND, FLUGZEUG, REBE, BLUMEN, PUNKTMUSTER, RAUTENMUSTER, SCHRÄG- STRICH Die Rahmen-Standardeinstellung ist AUS. Wenn eine andere Einstellung als AUS gewählt ist, erscheint am rechten Displayrand neben ABC/ ein Viereck.
  • Seite 83 Muster Rahmenein- Rahmenein- Beispiel Beispiel stellung stellung BONBON RECHTECK BAND RUND FLUGZEUG TÜRSCHILD REBE TELEFON BLUMEN PUNKT- HUND MUSTER RAUTEN- KATZE MUSTER SCHRÄG- HÄNDE STRICH...

  • Seite 84: Automatischer Bandvorlauf

    Automatischer Bandvorlauf Mit der Funktion AUTO können Sie die Größe der Ränder auf beiden Seiten des Etiketts bestimmen. Die Standardeinstellung ist NORMAL. Es gibt noch 3 weitere Einstellungen: NORMAL (25 mm Ränder) NEIN (4 mm Ränder) KLEIN (8 mm Ränder) MITTEL (12 mm Ränder) Wenn eine andere Einstellung als NORMAL gewählt ist, wird das Band vor dem Aus- druck ein Stück vorgeschoben.

  • Seite 85: Horizontale Ausrichtung

    Horizontale Ausrichtung Text kann auf drei verschiedene Arten ausgerichtet werden. Die Standardeinstellung ist LINKS. Wenn die Etikettenlänge festgelegt ist, wird der Text inner- halb des Etiketts links- /rechtsbündig oder zentriert ausgerichtet. LINKS ZENTR. RECHTS Horizontale Ausrichtung ändern: H.AR 1 Während Sie gedrückt halten, drücken Sie einmal .

  • Seite 86: Spiegeldruck

    Spiegeldruck Wenn Sie eine Beschriftung gespiegelt auf ein durchsichtiges Band drucken, kann das Schrift- band z.B. innen an eine Fensterscheibe geklebt und von außen gelesen werden. Zur Verwendung dieser Funktion, sollten Sie ein transparentes Band einlegen. Die Standardeinstellung ist AUS. Spiegeldruck ein- und ausschalten: SPIEGEL 1 Während Sie...

  • Seite 87: Etikettenlänge

    Etikettenlänge Normalerweise wird die Länge des Etiketts automatisch bestimmt. Für manche Zwecke kann es jedoch nützlich sein, die Länge festzulegen. Mit der Funktion LÄNGE kann die Länge des Etiketts zwischen 4,0 und 30,0 cm eingestellt werden. Die Standardeinstellung ist AUS. Ist eine bestimmte Länge eingestellt, erscheint am rechten Displayrand neben LÄNGE ein Viereck.
  • Seite 88 Beispiel Etikettenlänge auf 12 cm einstellen: LÄNGE Während Sie gedrückt halten, drücken Sie einmal . Lassen Sie Code gedrückt. Code LÄNGE LÄNGE L Ä N G E L Ä N G E ABC / ABC ABC / ABC 8 , 3 c m A U S Caps AUTO FORMAT...

  • Seite 89: Barcode

    Barcode Mit der Barcode-Funktion können Sie einen Barcode in das Etikett einfügen. Verschiedene Barcode-Parameter ermöglichen es, den jeweils passenden Code zu verwenden. In diesem Abschnitt wird erklärt, wie Sie einen Barcode in Ihren Text einfügen. Es kann in diesem Handbuch jedoch nicht das Konzept der Barcode-Verschlüsselung erklärt werden.
  • Seite 90 5 Wiederholen Sie Schritt 3 und 4 bis alle gewünschten Parameter eingestellt sind. NEU BLOCK 6 Drücken Sie Barcode-Daten einfügen: 7 Geben Sie die Barcode-Daten über die Tastatur ein oder verändern Sie die vorhandenen Daten. Sonderzeichen können Sie wie folgt eingeben. Sonderzeichen in Barcode eingeben: 8 Drücken Sie oder...
  • Seite 91 SONDER- SONDER- SONDER- WERT WERT WERT ZEICHEN ZEICHEN ZEICHEN FNC 3 FNC 2 FNC 4 FNC1 NEU BLOCK A Drücken Sie , um das gewählte Sonderzeichen zu den Barcode-Daten hinzufügen. Barcode in den Text einfügen: NEU BLOCK B Drücken Sie Beispiel Barcode eingeben: Halten Sie...
  • Seite 92 Drücken Sie ANF. P R O T O K O L L LÄNGE ABC / ABC C O D E 3 9 AUTO FORMAT Caps BREITE Drücken Sie oder , bis der Parameter PRÜFZIFFER Display erscheint. LÄNGE P R Ü F Z I F F E R ABC / ABC A U S AUTO FORMAT...

  • Seite 93: Automatischer Bandabschnitt

    Automatischer Bandabschnitt Mit Hilfe dieser Funktion können Sie bestimmen, ob ein Etikett nach dem Ausdruck automa- tisch abgeschnitten wird oder nicht. Wenn die AUTO-SCHNITT-Funktion ausgeschaltet ist, können Sie nach dem Ausdruck des Etiketts das Band vorlaufen lassen und abschneiden, indem Sie gedrückt hal- Code BV&...

  • Seite 94: Drucken Und Manueller Bandvorlauf

    Drucken und manueller Bandvorlauf Nachdem Sie den Text eingegeben und formatiert haben, ist die Beschriftung fertig und kann gedruckt werden. Mit dieser BV-Funktion wird ein Stück Band um 25 mm vorgeschoben und automatisch abge- schnitten werden. Dies ist zum Beispiel sinnvoll, wenn die Funktion AUTO-SCHNITT auf AUS gestellt ist oder der Ausdruck unterbrochen wurde.

  • Seite 95: Nummerierung

    Nummerierung Mit der Funktion NUMMER können Sie mehrere Kopien eines Etiketts drucken und ein im Text enthaltenes Feld (eine Zahl, Buchstaben oder Barcodes) automatisch noch jedem Ausdruck erhöhen lassen. So können Sie einfach und bequem durchnummerierte Etiketten, Seriennum- mern oder andere Beschriftungen mit fortlaufenden Nummern oder Buchstaben drucken. Zahlen und Buchstaben werden beim wiederholten Ausdruck wie folgt erhöht: ...9 ...Z...
  • Seite 96 6 Geben Sie die gewünschte Anzahl von Ausdrucken ein oder drücken Sie oder ANF. , bis die gewünschte Anzahl im Display erscheint. ENDE SPIEGEL NEU BLOCK 7 Drücken Sie (oder ) um den Ausdruck zu starten. Die Anzeige “BITTE DRUCK WARTEN”...
  • Seite 97 SPIEGEL NEU BLOCK Drücken Sie (oder DRUCK LÄNGE LÄNGE B I T T E W A R T E N A U S D R U C K ABC / ABC ABC / ABC 1 / 3 AUTO FORMAT Caps Caps AUTO FORMAT BREITE...

  • Seite 98: Mehrere Kopien Drucken

    Mehrere Kopien drucken Mit dieser Funktion können mehrere Kopien (1-99) eines Etiketts gedruckt werden. Mehrere Kopien drucken: 1 Halten Sie gedrückt und drücken Sie . Die Anzeige “KOPIEN” erscheint im Ö Code Display. Um die Funktion zu verlassen, ohne zu drucken, halten Sie gedrückt und Code SP.FREI...
  • Seite 99 SPIEGEL NEU BLOCK Drücken Sie (oder DRUCK LÄNGE B I T T E W A R T E N A U S D R U C K LÄNGE ABC / ABC ABC / ABC AUTO FORMAT Caps Caps AUTO FORMAT BREITE BREITE LÄNGE...

  • Seite 100: Phrasenspeicher

    Phrasenspeicher Der Phrasenspeicher bietet Ihnen die Möglichkeit, häufig benutzte Texte dauerhaft abzuspei- chern. Diese Texte bleiben auch dann erhalten, wenn Sie den Arbeitsspeicher mit der Funk- SP.FREI tion SP.FREI löschen ( gedrückt halten und drücken, siehe Seite 45 ). Code Den Texten werden Nummern zugewiesen, um das Aufrufen zu vereinfachen.
  • Seite 101 Phrase aufrufen: AUFRUF 1 Halten Sie gedrückt und drücken Sie . Die Speicherplatznummer und der Code Textanfang der zuletzt verwendeten Phrase erscheint im Display. Um die AUFRUF-Funktion abzubrechen, ohne eine Phrase zu laden, halten Sie AUFRUF SP.FREI gedrückt und drücken (oder drücken Sie Code 2 Drücken Sie...
  • Seite 102 Beispiel Text als Phrase 8 speichern: Halten Sie gedrückt und drücken Code SPEICH. > S P E I C H E R N LÄNGE ABC / ABC [ 0 ] AUTO FORMAT Caps BREITE Drücken Sie ANF. oder , bis die ENDE Speicherplatz-Nummer 8 im Display erscheint...
  • Seite 103 Phrase 8 löschen: Halten Sie gedrückt und drücken Code LÖSCHE L Ö S C H E N LÄNGE ABC / ABC [ 4 ] N I C H T R A U AUTO FORMAT Caps BREITE ANF. Drücken Sie oder , bis die ENDE Nummer 8 im Display erscheint.

  • Seite 104: Was Tun Bei Störungen

    Sie ggf. eine neue Kassette ein. • Vergewissern Sie sich, dass die Band- fach-Abdeckung geschlossen ist. • Vergewissern Sie sich, dass der richtige Brother Netzadapter angeschlossen ist. Andere Adapter können nicht genügend Strom liefern. 3. Abgespeicherte Phrasen sind nicht mehr •...

  • Seite 105: Fehlermeldungen

    Fehlermeldungen Fehlermeldung Mögliche Ursache Abhilfe 1 BARCODE • Diese Meldung erscheint • Geben Sie maximal einen PRO BLOCK! beim Versuch, in einen Barcode pro Block ein. BARCODE Block mit Code einen zweiten Barcode ein- zufügen. XX mm BAND • Diese Meldung erscheint, •...
  • Seite 106 • Entfernen Sie den Netzadap- ADAPTER! wenn Sie den falschen Netz- ter und verwenden Sie den adapter verwenden. für dieses Gerät entwickelten Brother Netzadapter. KEINE • Diese Meldung erscheint, • Speichern Sie zuerst eine PHRASE! wenn Sie versuchen, eine Phrase.
  • Seite 107 Mögliche Ursache Abhilfe ROM- • Diese Meldung erscheint, • Wenden Sie sich bitte an FEHLER! wenn ein Fehler im Festspei- Ihren Brother-Vertriebspart- cher (ROM) des Gerätes auf- ner. trat. SPEICHER • Diese Meldung erscheint, • Geben Sie Text ein, bevor LEER! Sie die Längeneinstellung...
  • Seite 108 Fehlermeldung Mögliche Ursache Abhilfe TEXT ZU • Diese Meldung erscheint, • Kürzen Sie den Text, verrin- wenn der Text die mit der gern Sie die Zeichenbreite LANG! LÄNGE-Funktion gewählte oder stellen Sie eine größere Länge überschreitet. Eitkettenlänge ein. • Diese Meldung erscheint, •...

  • Seite 109: Technische Daten

    Technische Daten HARDWARE Tastatur: 51 Tasten 7 × 5 Punkte LC-Display: 12 Stellen × 2 Zeilen 17 Anzeigen Schriftbänder: 8 m lang In 5 verschiedenen Breiten: 6 mm 9 mm 12 mm 18 mm 24 mm Stromversorgung: 8 Alkaline-Batterien (Größe AA, LR6) oder optionaler Netzadapter Automatische Abschaltung, wenn 5 Minuten lang keine Taste betätigt wurde.

  • Seite 110: Zubehör

    Die Verwendung von Verbrauchsmaterial, das nicht den Spezifika- tionen von Brother entspricht und/oder von gleicher Qualität und Eignung wie das von Brother gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Verlust von Gewährleistungsansprüchen führen. Verwenden Sie keine Bänder ohne das Zeichen.
  • Seite 111 Typenbezeichnung Beschreibung 12 mm breite laminierte Bänder TZ-131 Schwarze Schrift auf farblosem Band TZ-132 Rote Schrift auf farblosem Band TZ-133 Blaue Schrift auf farblosem Band TZ-231 Schwarze Schrift auf weißem Band TZ-232 Rote Schrift auf weißem Band TZ-233 Blaue Schrift auf weißem Band TZ-334 Goldene Schrift auf schwarzem Band TZ-335...
  • Seite 112 Typenbezeichnung Beschreibung 24 mm breite nicht laminierte Bänder TZ-N251 Schwarze Schrift auf weißem Band 18 mm breite nicht laminierte Bänder TZ-N241 Schwarze Schrift auf weißem Band TZ-N242 Rote Schrift auf weißem Band TZ-N243 Blaue Schrift auf weißem Band TZ-N541 Schwarze Schrift auf blauem Band TZ-N641 Schwarze Schrift auf gelbem Band TZ-N741...
