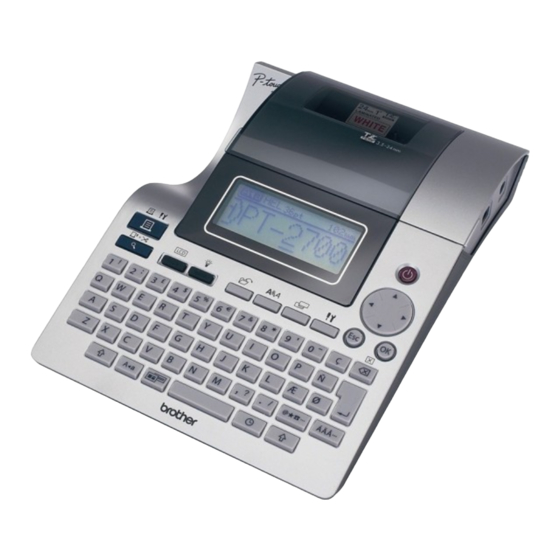

- Seite 1 DEUTSCH Quick Index S. 20 Benutzerhandbuch EINFÜHRUNG Lesen Sie dieses Handbuch, bevor Sie den P-touch verwenden. Bewahren Sie es zum Nachschlagen griffbereit auf. INBETRIEBNAHME ETIKETT ERSTELLEN ETIKETT DRUCKEN SPEICHER VERWENDEN WARTUNG UND PFLEGE PROBLEMLÖSUNGEN ANHANG STICHWORTVERZEICHNIS...
-
Seite 2: Zu Diesem Handbuch
Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2006/95/EG. Die Konformitätserklärung befindet sich auf unserer Website. Gehen Sie bitte zu http://solutions.brother.com -> wählen Sie Ihre Region (z. B. Europe) -> wählen Sie Ihr Land -> wählen Sie Ihr Modell -> wählen Sie „Handbücher“ -> wählen Sie Konformi- tätserklärung (*Wählen Sie Ihre Sprache, falls erforderlich). -
Seite 3: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis EINFÜHRUNG ..................4 Sicherheitshinweise....................... 4 Allgemeine Hinweise ..................... 7 Symbole in diesem Handbuch..................7 INBETRIEBNAHME ................. 8 P-touch auspacken......................8 Allgemeine Beschreibung....................9 LC-Display und Tastatur....................10 LC-Display ......................10 Tasten und ihre Funktionen .................. 11 Energieversorgung ...................... 13 Batterien........................ - Seite 4 Symbole eingeben .......................26 Symbole mit der Taste eingeben ................26 Symbole mit der Symbolfunktion eingeben ............26 Symbol-Update-Funktion verwenden ..............27 Akzentbuchstaben eingeben..................29 Textattribute einstellen ....................31 Textattribute für das gesamte Etikett einstellen.............31 Textattribute zeilenweise einstellen ...............31 Automatische Anpassung einstellen..............35 Etiketteneinstellungen ....................36 Autoformat-Layouts verwenden ...................38 Vorlagen verwenden - Beispiel: Inventaraufkleber erstellen........38 Blocklayouts verwenden ..................43 Zeit- und Datumsfunktionen verwenden ..............48...
- Seite 5 DEUTSCH WARTUNG UND PFLEGE ..............70 P-touch zurücksetzen....................70 Regelmässige Reinigung .................... 70 Gehäuse reinigen....................70 Druckkopf reinigen ....................71 Schneideeinheit reinigen..................71 PROBLEMLÖSUNGEN ................. 72 Was tun, wenn ......................72 Fehlermeldungen ......................75 ANHANG....................79 Technische Daten ....................... 79 Zubehör ........................
-
Seite 6: Einführung
EINFÜHRUNG Mit dem Brother P-touch 2700 können Sie Etiketten für die verschiedensten Zwecke erstellen. Er ist ein leicht zu bedienendes, vielseitiges Beschriftungssystem, mit dem einfach und komfortabel professionelle hochwertige Etiketten angefertigt werden können. Es ste- hen vorformatierte Etikettenlayouts für verschiedene Anwendungen zur Verfügung. - Seite 7 Fremdkörper in den P- Zur Wartung und Reparatur des P-touch touch gelangt sind, ziehen Sie sofort wenden Sie sich bitte an den Brother den Stecker des Netzadapters ab und Vertriebspartner, bei dem Sie das Gerät entfernen Sie die Batterien. Wenden Sie gekauft haben.
- Seite 8 EINFÜHRUNG VORSICHT Batterien Beachten Sie diese Hinweise, um das Auslaufen von Flüssigkeit, die Überhitzung und Beschädigungen der Batterien zu vermeiden. Verwenden Sie keine alten und neuen Legen Sie die Batterien so ein, dass ihre Batterien in einem Batteriensatz. Pole in die richtige Richtung zeigen. Verwenden Sie nicht Alkaline-Batterien Nehmen Sie die Batterien aus dem P- zusammen mit anderen Batteriesorten.
-
Seite 9: Allgemeine Hinweise
• Verwenden Sie den P-touch nur wie in diesem Benutzerhandbuch beschrieben. Andere Verwendungsweisen und -zwecke können zu Gefahren und zu Schäden am Gerät führen. • Verwenden Sie mit diesem Gerät nur Brother TZ-Bänder. Verwenden Sie keine Bänder, die nicht das -Zeichen tragen. -
Seite 10: Inbetriebnahme
INBETRIEBNAHME P-touch auspacken Vergewissern Sie sich vor Verwendung des P-touch, dass die im Folgenden gezeigten Teile geliefert wurden. P-touch -2700 TZ-Schriftbandkassette CD-ROM USB-Kabel Netzadapter Benutzerhandbuch Software-Installationsanleitung P-touch auspacken... -
Seite 11: Allgemeine Beschreibung
DEUTSCH Allgemeine Beschreibung Sichtfenster für Bandfach-Abdeckung Bandvorrat Bandfach Bandausgabeschlitz LC-Display Tastatur Druckkopf Schneide- Bandlösehebel einheit Für den Versand ist das LC-Display mit einer Folie geschützt. Ziehen Sie diese Folie vor Verwendung des P-touch ab. Batteriefach- Netzadapter-Anschluss Abdeckung USB-Anschluss Batteriefach Allgemeine Beschreibung... -
Seite 12: Lc-Display Und Tastatur
INBETRIEBNAHME LC-Display und Tastatur LC-Display 1. Zeilennummer Wird am Anfang jeder Zeile angezeigt und weist auf die Zeilennummer innerhalb des Etikettes hin. 2. Cursor Neue Zeichen werden links vom Cursor eingefügt. Durch das Drücken der Korrek- turtaste ( ) wird das Zeichen links vom Cursor gelöscht. 3. -
Seite 13: Tasten Und Ihre Funktionen
DEUTSCH Tasten und ihre Funktionen Ein-/Aus-Taste (Drucken): Zum Ein- und Ausschalten des P-touch. • Zum Drucken des aktuell angezeigten Etikettes. • Zum Aufrufen des Druckmenüs, wenn • Bewegt den Cursor bei der Texteingabe diese Taste bei gedrückt gehaltener oder bei der Auswahl von Symbolen, -Taste ausgelöst wird. - Seite 14 INBETRIEBNAHME (Datei) (Symbol): • Mit dieser Taste können Symbole aus- Öffnet das Dateimenü zum Drucken, gewählt und eingegeben werden. Öffnen, Speichern oder Löschen häufig • Wird diese Taste bei gedrückt gehalten- verwendeter Etiketten. -Taste gedrückt, wird das Bar- (Text) code-Menü zur Eingabe von Barcode- Daten geöffnet.
-
Seite 15: Energieversorgung
DEUTSCH Energieversorgung Batterien Vergewissern Sie sich, dass das Gerät ausge- schaltet ist und nehmen Sie dann die Batteriefach- Abdeckung an der Rückseite ab. Falls sich bereits Batterien im Fach befinden, nehmen Sie diese her- aus. Vergewissern Sie sich stets, dass das Gerät ausgeschaltet ist, bevor Sie die Batterien ersetzen. -
Seite 16: Netzadapter
• Ziehen Sie nicht am Kabel und verbiegen Sie es nicht. • Verwenden Sie nur den speziell für Ihren P-touch entwickelten Netzadapter (AD-24ES), um Unfälle und Schäden zu vermeiden. Brother übernimmt keine Verantwortung für Unfälle oder Schäden, die durch die Verwendung eines anderen als des angegebenen Netzadapters entste- hen. -
Seite 17: Schriftbandkassette Einlegen
DEUTSCH Schriftbandkassette einlegen Es können 3,5 mm, 6 mm, 9 mm, 12 mm, 18 mm oder 24 mm breite laminierte und nicht laminierte TZ-Schriftbänder in verschiedenen Band- und Schriftfarben in den P-touch eingelegt werden. Verwenden Sie nur Bandkassetten mit dem -Zeichen. - Seite 18 INBETRIEBNAHME Schliessen Sie die Bandfach-Abdeckung. • Vergewissern Sie sich, dass der Bandlösehebel angehoben ist, bevor Sie die Bandfach-Ab- deckung schliessen. Die Bandfach-Abdeckung kann nicht geschlossen werden, wenn der Hebel nach unten gedrückt ist. • Lassen Sie das Schriftband nach dem Einlegen der Kassette vorlaufen, um es zu spannen. Le- sen Sie dazu "Band vorlaufen lassen und abschneiden"...
-
Seite 19: P-Touch Ein-/Ausschalten
DEUTSCH P-touch ein-/ausschalten Drücken Sie , um den P-touch einzuschalten. Drücken Sie noch einmal, um den P-touch wieder aus- zuschalten. • Der P-touch hat eine Energiespar-Funktion, durch die er automatisch ausgeschaltet wird, wenn eine bestimmte Zeit lang keine Taste gedrückt oder keine Funktion ausgeführt wird. (Siehe dazu die Tabelle unten). -
Seite 20: Erstes Etikett Erstellen
INBETRIEBNAHME Erstes Etikett erstellen So einfach können Sie ein Etikett mit dem P-touch erstellen: Bereiten Sie den P-touch wie folgt vor: Batterien einlegen und/ Schriftbandkassette P-touch einschalten. oder Netzadapter an- einlegen. schliessen. S. 13 S. 15 S. 17 Geben Sie den Text ein. Durch zahlreiche Einstellungen und Funktionen können Sie die Etiketten pro- fessionell gestalten:... - Seite 21 Geben Sie den Text im P-touch Quick Editor ein. P-touch Quick Edi- Text im P-touch Quick Editor eingeben. tor starten. Zum Beispiel in den Layoutbereich klicken und "Brother" eingeben. Software-Hilfe Software-Hilfe Drucken Sie das Etikett. Klicken Sie auf die Das Etikett wird gedruckt.
- Seite 22 INBETRIEBNAHME Quick Index Die Abbildungen unten helfen Ihnen, die Beschreibung häufig verwendeter Funktionen Quick Quick schnell aufzufinden. Index Index Falls Sie die gesuchte Funktion hier nicht finden, schauen Sie einfach im ausführlichen Inhalts- oder Stichwortverzeichnis nach. A B C A B C A B C Autoformat- Funktion...
-
Seite 23: Sprache Und Einheit Einstellen
DEUTSCH Sprache und Einheit einstellen Sprache Wählen Sie die Sprache, in der Menübefehle und Displayanzeigen erscheinen sollen ("English", "Español", "Français", "Português","Deutsch", "Nederlands", "Italiano", "Dansk", "Svenska", "Norsk" oder "Suomi"). Die werkseitige Einstellung ist "English”. Drücken Sie , um das Setup-Menü aufzurufen. Wählen Sie dann mit oder die Funktion "Lan-... -
Seite 24: Lc-Display
INBETRIEBNAHME LC-Display LCD-Kontrast Sie können den Kontrast des LC-Displays ändern, um die Lesbarkeit zu verbessern. Es kann zwischen 5 Stufen gewählt werden (+2, +1, 0, -1, -2). Der Standardwert ist "0”. Drücken Sie , um das Setup-Menü aufzurufen. Wählen Sie dann mit oder die Funktion "LCD- Kontrast”... -
Seite 25: Hintergrundbeleuchtung
DEUTSCH • Sie können auch von der Uhr-Ansicht zur Texteingabe-Ansicht (Bedienerführung + 2 Zeilen) wechseln, indem Sie eine beliebige Taste ausser drücken. • Wie Sie das Datum und die Zeit für die Uhr-Ansicht einstellen können, ist unter "Uhr ein- stellen" auf Seite 48 beschrieben. •... -
Seite 26: Etikett Erstellen
ETIKETT ERSTELLEN Text eingeben und bearbeiten Die Texte können wie mit einer Schreibmaschine oder einem Computer eingegeben werden. Text über die Tastatur eingeben • Zur Eingabe eines Kleinbuchstabens oder einer Ziffer drücken Sie einfach die entsprechende Taste. • Um ein Leerzeichen einzugeben, drücken Sie •... -
Seite 27: Text Einfügen
DEUTSCH Text einfügen • Um in einen bereits geschriebenen Text zusätzliche Zeichen einzufügen, bewegen Sie den Cursor rechts neben die Stelle, an der Zeichen eingefügt werden sollen. Geben Sie nun den zusätzlichen Text ein. Er wird links neben dem Cursor eingefügt. Tab einfügen •... -
Seite 28: Symbole Eingeben
ETIKETT ERSTELLEN Symbole eingeben Zusätzlich zu den auf der Tastatur abgebildeten Symbole können verschiedene Symbole (einschliesslich internationaler und erweiterter ASCII-Zeichen) mit der Symbolfunktion eingegeben werden. Symbole können auf zwei verschiedene Weisen eingegeben werden: • In Verbindung mit der Taste • Über die Symbolfunktion. Symbole mit der Taste eingeben Die in der oberen rechten Ecke der Tasten abgebildeten Symbole können mit Hilfe der... -
Seite 29: Symbol-Update-Funktion Verwenden
DEUTSCH Symbol-Update-Funktion verwenden Mit dieser Funktion können Sie Ihre persönliche Symbolgruppe mit den Symbolen, die Sie häufig verwenden, erstellen. Diese persönliche Gruppe erscheint bei der Auswahl von Symbolen an erster Stelle, so dass Sie schnell auf das gewünschte Symbol zugreifen können. Drücken Sie , um das Setup-Menü... - Seite 30 ETIKETT ERSTELLEN Symbolliste Gruppe Symbole Persönliche Lesen Sie dazu "Symbol-Update-Funktion verwenden" auf Gruppe Seite 27. Zeichensetzung Geschäft Mathematik Klammer Pfeil Einheit International Zahl Piktogramme Elektro Andere Das CE-Zeichen darf nur gemäss den europäischen Normen und Richtlinien verwendet werden. Vergewissern Sie sich, dass Etiketten, die dieses CE-Zeichen enthalten, nur in Übereinstimmung mit den dafür gültigen Richtlinien verwendet werden.
-
Seite 31: Akzentbuchstaben Eingeben
DEUTSCH Akzentbuchstaben eingeben Es können mit dem P-touch auch Buchstaben mit Akzent eingegeben und ausgedruckt werden. Geben Sie zuerst den Buchstaben, der mit Akzent geschrieben werden soll, ein. Die Caps-Funktion kann zusammen mit der Akzentfunktion verwendet werden. Drücken Sie Der eingegeben Buchstabe wird nun mit Akzent angezeigt. - Seite 32 ETIKETT ERSTELLEN Akzentbuchstaben Buchstabe Akzentbuchstaben Buchstabe Akzentbuchstaben Akzentbuchstaben eingeben...
-
Seite 33: Textattribute Einstellen
DEUTSCH Textattribute einstellen Textattribute für das gesamte Etikett einstellen Mit der Taste kann die Schriftart ausgewählt und die Grösse, Breite, der Stil, Unterstreichen/Ausstreichen und die Ausrichtung des Textes gewählt werden. Drücken Sie Die aktuellen Einstellungen werden nun angezeigt. Wählen Sie die gewünschte Funktion mit oder und wählen Sie dann mit oder... -
Seite 34: Textattribut-Einstellungen
ETIKETT ERSTELLEN Wenn für eine Funktion verschiedene Einstellungen in den einzelnen Zeilen gewählt sind, wird nach Drücken der Taste **** als Einstellung angezeigt. Wenn Sie diese Einstellung mit den Tasten oder ändern, wird die neue Einstellung für alle Zeilen übernommen. Textattribut-Einstellungen Funktion Einstellung... - Seite 35 DEUTSCH Funktion Einstellung Ergebnis Wenn die Einstellung "Auto" gewählt ist, wird Auto für den Text automatisch die grösstmögliche Schrift für die jeweilige Bandbreite verwendet. 48pt 42pt 36pt Grösse 24pt 18pt 12pt x3/2 Breite x2/3 x1/2 Textattribute einstellen...
- Seite 36 ETIKETT ERSTELLEN Funktion Einstellung Ergebnis Fett Umriss Scha1 (Schatten 1) Scha2 (Schatten 2) Kursiv Stil (Kursiv + Fett) (Kursiv + Umriss) K+S1 (Kursiv + Schatten 1) K+S2 (Kursiv + Schatten 2) Vert. (Vertikal) Untstr Linie (Unterstreichen) Ausstr (Ausstreichen) Textattribute einstellen...
-
Seite 37: Automatische Anpassung Einstellen
DEUTSCH Funktion Einstellung Ergebnis Links Mitte Ausr. (Ausrichtung) Rechts (Blocksatz) Automatische Anpassung einstellen Wenn die "Grösse" auf "Auto" gewählt und die Etiketteneinstellung "Länge" auf einen bestimmten Wert eingestellt ist, können Sie wählen, wie der Text automatisch verkleinert werden soll, damit die eingestellte Etikettenlänge nicht überschritten wird. Wenn als Anpassungseinstellung "Textgrösse"... -
Seite 38: Etiketteneinstellungen
ETIKETT ERSTELLEN Etiketteneinstellungen Mit der Taste können Sie einen Rahmen für das Etikett auswählen und die Etikettenlänge sowie die Tab-Länge festlegen. (Daneben können mit auch Schnittoptionen gewählt und es kann die Längeneinstellung für den Ausdruck der Etiketten justiert werden. Lesen Sie dazu "Schnittoptionen" und "Etikettenlänge justieren"... - Seite 39 DEUTSCH Etiketteneinstellungen Funktion Einstellung Ergebnis Rahmen Etiketteneinstellungen...
-
Seite 40: Autoformat-Layouts Verwenden
ETIKETT ERSTELLEN Funktion Einstellung Ergebnis Rahmen Die Etikettenlänge kann im Bereich von 30 mm (1,2 Zoll) bis 300 mm (12,0 Zoll) eingestellt werden. Wenn Auto gewählt ist, wird Länge die Etikettenlänge automatisch entsprechend dem eingegebenen Text eingestellt. Die Tab-Länge kann im Bereich von 0 mm (0,0 Zoll ) bis 100 mm Tab-Länge (4,0 Zoll) eingestellt werden. - Seite 41 DEUTSCH Drücken Sie oder Die zuletzt verwendete Vorlage wird angezeigt. Wählen Sie mit oder die gewünschte Vorlage. Drücken Sie oder Das Menü "Stil" wird nun angezeigt. Wählen Sie die gewünschte Funktion mit oder und wählen Sie dann mit oder die gewünschte Einstellung.
- Seite 42 ETIKETT ERSTELLEN Wählen Sie mit oder "Drucken" und drücken Sie dann oder , um das Etikett zu drucken. • Wählen Sie "Bearbeiten", um den Text oder die Textattribute zu ändern. • Wählen Sie "Speichern", um das Etikett zu speichern. • Wählen Sie "Verlassen", um die Autoformat- Funktion zu verlassen.
- Seite 43 DEUTSCH Vorlagen Funktion Einstellung Details Ordnerrücken 1 (24 mm x 219 mm [1 Zoll x 8,6 Zoll]) Ordnerrücken 2 (18 mm x 219 mm [3/4 Zoll x 8,6 Zoll]) Dateiordner- Etikett (12 mm x 82 mm [1/2 Zoll x 3,2 Zoll]) Tennblatt (Hängeregister) (12 mm x 42 mm [1/2 Zoll x 1,6 Zoll])
- Seite 44 ETIKETT ERSTELLEN Funktion Einstellung Details Ausweis 1 (24 mm x 72 mm [1 Zoll x 2,8 Zoll]) Ausweis 2 (18 mm x 72 mm [3/4 Zoll x 2,8 Zoll]) Ausweis 3 (12 mm x 72 mm [1/2 Zoll x 2,8 Zoll]) Vorlagenname CD 1 (6 mm x 113 mm [1/4 Zoll x 4,4 Zoll])
-
Seite 45: Blocklayouts Verwenden
DEUTSCH Blocklayouts verwenden Drücken Sie , um das Autoformat-Menü aufzurufen. Wählen Sie dann mit oder Funktion "Blocklayouts". Drücken Sie oder . Es wird nun das Menü "Bandbreite" angezeigt. Wählen Sie die gewünschte Bandbreite mit oder aus. Drücken Sie oder Wenn die Bandbreite nicht verändert wurde, wird das zuletzt gewählte Blocklayout angezeigt. - Seite 46 ETIKETT ERSTELLEN Schreiben Sie den Text und drücken Sie dann oder Wiederholen Sie diesen Vorgang für jedes Textfeld. Nachdem Sie Text in alle Felder eingegeben haben, wird nach Drücken von oder das Druckmenü angezeigt. Wählen Sie mit oder "Drucken" und drücken Sie dann oder , um das Etikett zu drucken.
- Seite 47 DEUTSCH Blocklayouts Funktion Einstellung Details 2zeiligA 2zeiligB 3zeilig 1+2zeiligA Blocklayout (24-mm-Band) 1+2zeiligB 1+3zeilig 1+4zeilig 1+5zeilig Autoformat-Layouts verwenden...
- Seite 48 ETIKETT ERSTELLEN Funktion Einstellung Details 2zeiligA 2zeiligB 3zeilig 1+2zeiligA Blocklayout (18-mm-Band) 1+2zeiligB 1+3zeilig 1+4zeilig 1+5zeilig 2zeiligA 2zeiligB Blocklayout (12-mm-Band) 3zeilig 1+2zeilig Autoformat-Layouts verwenden...
- Seite 49 DEUTSCH Funktion Einstellung Details 2zeiligA Blocklayout 2zeiligB (9-mm-Band) 1+2zeilig Blocklayout 1+2zeilig (6-mm-Band) Autoformat-Layouts verwenden...
-
Seite 50: Zeit- Und Datumsfunktionen Verwenden
ETIKETT ERSTELLEN Zeit- und Datumsfunktionen verwenden Sie können eine Uhrzeit oder ein Datum in das Etikett einfügen, indem Sie den Cursor bei der Texteingabe zur Stelle bewegen, an der Sie die Zeitangaben einfügen möchten, und dann drücken. Uhr einstellen Das Datum und die Uhrzeit können im Display angezeigt oder im gewünschten Format in das Etikett eingefügt werden. -
Seite 51: Zeit- Und Datumsformat Einstellen
DEUTSCH Zeit- und Datumsformat einstellen Sie können wählen, in welchem Format Datum und Uhrzeit in das Etikett eingefügt werden sollen. Es kann auch zwischen dem 12- oder 24-Stundenformat gewählt werden. Das hier gewählte Format wird auch für die Uhr verwendet, die nach Drücken der Taste angezeigt wird. -
Seite 52: Uhrzeit- Und Datumsformate
ETIKETT ERSTELLEN Uhrzeit- und Datumsformate Funktion Einstellung Beschreibung 31/12/2099 Tag/Monat/Jahr 31.12.2099 Tag.Monat.Jahr 31-12-2099 Tag-Monat-Jahr 31. Dezember 2099 Tag. Monat Jahr 31. Dez. 2099 Tag.Monat.Jahr 12/31/2099 Monat/Tag/Jahr (Datum) 12.31.2099 Monat.Tag.Jahr 12-31-2099 Monat-Tag-Jahr Dezember 31, 2099 Monat Tag, Jahr Dez. 31, 2099 Monat. -
Seite 53: Zeitstempel-Einstellungen
DEUTSCH Zeitstempel-Einstellungen [Zeit] Sie können eine Uhrzeit oder ein Datum in ein Etikett einfügen. Dabei können Sie wählen, ob die beim Erstellen des Etiketts aktuellen Zeitangaben verwendet werden sollen (Fixiert) oder ob die Zeitangaben jeweils beim Ausdruck automatisch aktualisiert werden sollen (Auto). Drücken Sie , um das Setup-Menü... -
Seite 54: [Format]
ETIKETT ERSTELLEN [Format] Sie können wählen, wie die Zeitangaben (Datum und/oder Uhrzeit) auf das Etikett gedruckt werden sollen. Dazu stehen vier Optionen zur Auswahl (Datum, Zeit, Datum+Zeit, Zeit+Datum). Drücken Sie , um das Setup-Menü aufzurufen. Wählen Sie dann mit oder die Funktion "Zeitstempel-Einstellung"... -
Seite 55: [Vorwärts]
DEUTSCH [Vorwärts] Sie können wählen, ob Sie zukünftige Zeitangaben oder die jeweils aktuellen Zeitangaben bei Verwendung der Zeit- und Datumsfunktion benutzen möchten. Drücken Sie , um das Setup-Menü aufzurufen. Wählen Sie dann mit oder die Funktion "Zeitstempel-Einstellung" und drücken Sie anschliessend oder Wählen Sie mit... -
Seite 56: Etikett Mit Barcode Erstellen
ETIKETT ERSTELLEN Etikett mit Barcode erstellen Durch Verwendung der Barcode-Funktion können Sie die Etiketten überall dort anbringen, wo Barcode-Lesegeräte zur Verarbeitung der Barcode-Daten benutzt werden (zum Beispiel zur Lagerverwaltung, Preisauszeichnung usw.). • Der P-touch ist nicht speziell zur Erstellung von Barcode-Etiketten vorgesehen. Vergewissern Sie sich, dass der Barcode vom verwendeten Lesegerät auch entschlüsselt werden kann. -
Seite 57: Barcode-Daten Eingeben
DEUTSCH • Um jeweils wieder zum vorherigen Schritt zurückzukehren, drücken Sie • Mit können Sie die jeweils gewählte Einstellung wieder auf die Standardeinstellung zurücksetzen. • In der Tabelle "Barcode-Konfiguration" sind die verfügbaren Funktionen und Einstellungen aufgelistet. Barcode-Konfiguration Funktion Einstellung CODE39, CODE128, EAN8, EAN13, EAN128, Protokoll UPC-A, UPC-E, I-2/5, CODABAR Gross... - Seite 58 ETIKETT ERSTELLEN Drücken Sie Es wird eine Liste der für das gewählte Protokoll verfügbaren Sonderzeichen angezeigt. Wählen Sie mit oder das gewünschte Zeichen und drücken Sie dann oder , um es zu den Bar- code-Daten hinzuzufügen. Drücken Sie oder , um den Barcode in das Etikett einzufügen.
-
Seite 59: Sonderzeichen
DEUTSCH Code Sonderzeichen Code Sonderzeichen Code Sonderzeichen FNC3 FNC2 FNC4 FNC1 Barcode bearbeiten oder löschen • Zum Ändern der Daten eines bereits in das Etikett eingefügten Barcodes bewegen Sie den Cursor bei der Texteingabe unter eins der beiden Barcode-Symbole und öffnen dann das Menü... -
Seite 60: Etikett Drucken
ETIKETT DRUCKEN Etikettenvorschau Mit der Vorschau-Funktion kann das Layout des Etikettes vor dem Ausdruck überprüft werden. Drücken Sie Es wird nun eine Vorschau des Etikettes angezeigt. Die Länge des Etikettes wird unten rechts im Display gezeigt. oder können Sie das Etikett im Display nach links bzw. -
Seite 61: Etikett Einmal Drucken
DEUTSCH Etikett einmal drucken Vergewissern Sie sich, dass die richtige Bandkassette eingelegt ist. Drücken Sie Während gedruckt wird, erscheint im Display die nebenstehende Anzeige. Um den Ausdruck abzubrechen, schalten Sie den P-touch mit der Taste aus. Falls nach Drücken der Taste eine Fehlermeldung erscheinen sollte, finden Sie unter "Fe- hlermeldungen"... -
Seite 62: Automatische Nummerierung
ETIKETT DRUCKEN Automatische Nummerierung Mit dieser Funktion können Sie mehrere Kopien eines Etikettes mit automatisch fort- laufender Nummerierung drucken. Vergewissern Sie sich, dass die richtige Bandkassette eingelegt ist. Halten Sie gedrückt und drücken Sie , um das Druckoptionen-Menü aufzurufen. Wählen Sie nun oder die Funktion "Nummerierung". -
Seite 63: Spiegeldruck
DEUTSCH • Um jeweils wieder zum vorherigen Schritt zurückzukehren, drücken Sie • Wenn nicht anders eingestellt, wird das Band automatisch nach dem Ausdruck jeder Kopie ab- geschnitten. Wie Sie diese Einstellung ändern können, ist unter "Schnittoptionen" auf Seite 62 beschrieben. •... -
Seite 64: Schnittoptionen
ETIKETT DRUCKEN Drücken Sie oder Es erscheint die Meldung "Spiegeldruck?". Drücken Sie oder Während gedruckt wird, erscheint im Display die nebenstehende Anzeige. • Um jeweils wieder zum vorherigen Schritt zurückzukehren, drücken Sie • Verwenden Sie zum Ausdruck mit der Spiegeldruck-Funktion ein transparentes Band. •... - Seite 65 DEUTSCH Schnittoptionen Einstel- Beschreibung Beispiel lung Schneidet das Band nach dem Ausdruck jedes Gross- Etikettes automatisch ab. Die Etiketten haben am er Rand 24 mm 24 mm Anfang und Ende einen grossen Rand von 24 mm. • Beim Drucken eines einzelnen Etikettes: 23 mm Schneidet vor dem Ausdruck des Etikettes ein Stück überschüssiges Band automatisch ab,...
-
Seite 66: Band Manuell Abschneiden
ETIKETT DRUCKEN Band manuell abschneiden Schalten Sie vor dem Drucken auf Textil- oder extra-stark klebende Bänder den man- uellen Schnitt ein. Nehmen Sie dann nach dem Ausdruck die Schriftbandkassette aus dem P-touch heraus und schneiden Sie das Band mit einer Schere ab. Drücken Sie , um das Setup-Menü... -
Seite 67: Etiketten Befestigen
DEUTSCH Etiketten befestigen Falls notwendig, schneiden Sie die Ränder mit einer Schere ab, damit das Etikett die passende Grösse hat. Ziehen Sie das Etikett von der Trägerfolie ab. Kleben Sie es dann auf den gewünschten Gegenstand und streichen Sie mit dem Finger darüber, um das Etikett sicher zu befestigen. -
Seite 68: Speicher Verwenden
SPEICHER VERWENDEN Im Etikettenspeicher können Sie bis zu 99 häufig benutzte Etiketten speichern, um sie jederzeit wieder schnell zur Bearbeitung oder zum Drucken aufrufen zu können. • Wenn der Etikettenspeicher voll ist, müssen Sie zum Speichern eines weiteren Etikettes ein bereits gespeichertes Etikett überschreiben. -
Seite 69: Gespeichertes Etikett Öffnen
DEUTSCH Gespeichertes Etikett öffnen Drücken Sie , um das Datei-Menü aufzurufen. Wählen Sie mit oder die Funktion "Öffnen". Drücken Sie oder Es wird nun die Speicherplatznummer eines gespeicherten Etiketts angezeigt. Darunter wird der Textanfang des gespeicherten Etikettes gezeigt, damit Sie sehen, welches Etikett hier gespeichert ist. -
Seite 70: Gespeichertes Etikett Drucken
SPEICHER VERWENDEN Gespeichertes Etikett drucken Drücken Sie , um das Datei-Menü aufzurufen. Wählen Sie mit oder die Funktion "Drucken". Drücken Sie oder Es wird nun die Speicherplatznummer eines gespeicherten Etiketts angezeigt. Darunter wird der Textanfang des gespeicherten Etikettes gezeigt, damit Sie sehen, welches Etikett hier gespeichert ist. -
Seite 71: Gespeichertes Etikett Löschen
DEUTSCH Gespeichertes Etikett löschen Drücken Sie , um das Datei-Menü aufzurufen. Wählen Sie mit oder die Funktion "Löschen". Drücken Sie oder Es wird nun die Speicherplatznummer eines gespeicherten Etiketts angezeigt. Darunter wird der Textanfang des gespeicherten Etikettes gezeigt, damit Sie sehen, welches Etikett hier gespeichert ist. -
Seite 72: Wartung Und Pflege
WARTUNG UND PFLEGE P-touch zurücksetzen Sie können den P-touch zurücksetzen, um alle Einstellungen und die gespeicherten Etiketten zu löschen. Verwenden Sie diese Funktion auch, wenn der P-touch einmal nicht mehr wie gewohnt arbeiten sollte. Schalten Sie das Gerät aus. Halten Sie dann gedrückt, während drücken, um das Gerät wieder einzuschalten. -
Seite 73: Druckkopf Reinigen
DEUTSCH Druckkopf reinigen Streifen im Ausdruck oder schlechte Druckkopf Druckqualität weisen normalerweise auf einen verschmutzten Druckkopf hin. Reinigen Sie den Druckkopf mit der optionalen Reinigungskassette (TZ-CL4) oder verwenden Sie ein Wattestäbchen zur manuellen Reinigung des Druckkopfes. • Berühren Sie den Druckkopf nicht mit den Fingern. -
Seite 74: Problemlösungen
PROBLEMLÖSUNGEN Was tun, wenn ... Problem Mögliche Ursache Abhilfe Der P-touch reagi- Lesen Sie "P-touch zurücksetzen" auf Seite 70 und setzen Sie ert nicht oder nicht dann den P-touch zurück. Falls dadurch das Problem nicht be- normal auf Eing- hoben ist, ziehen Sie den Netzadapter ab und nehmen Sie die aben. -
Seite 75: Mögliche Ursache
DEUTSCH Problem Mögliche Ursache Abhilfe Nach Drücken der Wurde Text eingegeben? Geben Sie einen Text ein. Wenn Taste wird kein Text eingegeben ist, druckt das Etikett nicht der P-touch kein Etikett aus. ausgedruckt. Ist die Bandkassette richtig Legen Sie die Bandkassette rich- eingelegt und ist noch genü- tig ein oder legen Sie eine neue gend Band in der Kassette... - Seite 76 PROBLEMLÖSUNGEN Problem Mögliche Ursache Abhilfe Der P-touch unter- Befindet sich noch genü- Wechseln Sie die Bandkassette, bricht den Aus- gend Band in der Kassette? sobald das gestreifte Bandende druck. erscheint. Sind die Batterien schwach Legen Sie neue Batterien ein und ist der Netzadapter oder schliessen Sie den Netza- nicht angeschlossen? dapter an den P-touch an.
-
Seite 77: Fehlermeldungen
DEUTSCH Fehlermeldungen In der folgenden Tabelle sind die P-touch-Fehlermeldungen und Hinweise zur Abhilfe aufgelistet. Drücken Sie eine beliebige Taste, um die Fehlermeldung zu löschen. Meldung Mögliche Ursache / Abhilfe Es wurde eine Autoformat-Vorlage für 24 mm (1“) breite Bänder gewählt, aber keine entsprechende Bandkassette eingelegt. - Seite 78 PROBLEMLÖSUNGEN Meldung Mögliche Ursache / Abhilfe Es wurde eine Autoformat-Vorlage für 3,5 mm (4/96") breite Bänder gewählt, aber keine entsprechende Bandkassette eingelegt. Legen Sie eine 3,5-mm-Bandkassette (4/96") ein. Die eingegebenen Barcode-Daten enthalten nicht den not- wendigen Start/Stopp-Code. (Bei Verwendung des CODA- BAR-Protokolls müssen A, B, C bzw.
- Seite 79 DEUTSCH Meldung Mögliche Ursache / Abhilfe Die Batterien sind schwach. • Die Batterien wurden eventuell so eingelegt, dass die Pole in die falsche Richtung zeigen. Oder Alkaline-Batterien wur- den zusammen mit anderen Batterietypen eingelegt. Legen Sie acht Alkaline-Batterien (LR6, AA) richtig herum ein. •...
- Seite 80 PROBLEMLÖSUNGEN Meldung Mögliche Ursache / Abhilfe Die max. Zeichenzahl wurde bereits eingegeben. Kürzen Sie den Text. Der Text ist zu gross. Wählen Sie eine andere Grössenein- stellung. Durch die Länge des eingegebenen Textes wird die eingest- ellte Etikettenlänge überschritten. Kürzen Sie den Text oder ändern Sie die Etikettenlänge.
-
Seite 81: Anhang
DEUTSCH ANHANG Technische Daten P-touch Funktion Spezifikationen Tastatur 67 Tasten, QWERTY-Tastatur Display LC-Display Grösse 16 Stellen x 3 Zeilen (128 x 48 Punkte) Hintergrundbeleuchtung Drucken Druckmethode Thermodrucker Druckkopf 180 dpi Auflösung Druckhöhe Maximal 15,8 mm (mit 18-mm-Band) Druckgeschwindigkeit Ca. 10 mm / Sekunde Schriftbandkassette Standard TZ-Bänder (3,5, 6, 9, 12, 18, 24 mm breit) Schneideeinheit... - Seite 82 ANHANG Funktion Spezifikationen Zeichengrösse Auto, 48 pt, 42 pt, 24 pt, 18 pt, 12 pt, 9 pt, 6 pt Druckstil Aus, Fett, Umriss, Schatten 1, Schatten 2, Kursiv, Kursiv+Fett, Kursiv+Umriss, Kursiv+Schatten 1, Kursiv+Schatten 2, Vertikal Zeichenbreite 2, 3/2, 1, 2/3, 1/2 Textausrichtung Links, Mitte, Rechts, Blocksatz Speicher...
-
Seite 83: Systemvoraussetzungen Für Pc-Anschluss: Windows
® Mac OS 9.1 - 9.x* ® (Software und Treiber für Mac OS 9.1 - 9.x können Sie von unserer Website http://solutions.brother.com herunterladen.) Speicher 32 MB oder mehr erforderlich Freier Speicherplatz auf der 100 MB oder mehr erforderlich Festplatte Bildschirm... -
Seite 84: Zubehör
Verbrauchsmaterialien. Die Verwendung von Zubehör oder Verbrauchsmaterial, das nicht den Spezifikationen von Brother entspricht und/oder von gleicher Qualität und Eignung wie das von Brother gelieferte oder freigegebene ist, kann zu Schäden am Gerät und zum Verlust von Gewährleistungsansprüchen führen. Die als Zubehör erhältlichen Artikel können ohne vorherige Ankündigung geändert werden. - Seite 85 DEUTSCH Artikelnummer Beschreibung TZ-A51 Schwarze Schrift auf grauem Band TZ-B51 Schwarze Schrift auf signalorangenem Band TZ-C51 Schwarze Schrift auf signalgelbem Band TZ-D51 Schwarze Schrift auf signalgrünem Band 18 mm TZ-141 Schwarze Schrift auf farblosem (transparentem) Band TZ-241 Schwarze Schrift auf weissem Band TZ-242 Rote Schrift auf weissem Band TZ-243...
- Seite 86 ANHANG Artikelnummer Beschreibung TZ-A31 Schwarze Schrift auf grauem Band TZ-B31 Schwarze Schrift auf signalorangenem Band (Länge: 5 m) TZ-C31 Schwarze Schrift auf signalgelbem Band (Länge: 5 m) TZ-D31 Schwarze Schrift auf signalgrünem Band (Länge: 5 m) TZ-M31 Schwarze Schrift auf farblosem (transparentem) mattem Band 9 mm TZ-121 Schwarze Schrift auf farblosem (transparentem) Band...
- Seite 87 DEUTSCH Nicht laminierte Bänder (Länge: 8 m) Artikelnummer Beschreibung 24 mm TZ-N251 Schwarze Schrift auf weissem Band 18 mm TZ-N241 Schwarze Schrift auf weissem Band TZ-N242 Rote Schrift auf weissem Band TZ-N243 Blaue Schrift auf weissem Band TZ-N541 Schwarze Schrift auf blauem Band TZ-N641 Schwarze Schrift auf gelbem Band TZ-N741...
- Seite 88 ANHANG Laminierte extra-stark klebende Bänder (Länge: 8 m) Diese laminierten Bänder eignen sich besonders zur Befestigung an rauen Oberflächen, an weichmacherhaltigen Materialien und an Gegenständen, die extremen Umgebungsbedingungen ausgesetzt sind. Artikelnummer Beschreibung 24 mm TZ-S151 Schwarze Schrift auf farblosem (transparentem) Band TZ-S251 Schwarze Schrift auf weissem Band TZ-S651...
- Seite 89 DEUTSCH Laminierte Flexi-Tapes (Länge: 8 m) Für die Flexi-Tape-Schriftbänder kommt speziell entwickeltes Material zum Einsatz, das sich u. a. zum Umkleben/Umwickeln von dünnen Radien und harten Kanten eignet. Artikelnummer Beschreibung 24 mm TZ-FX151 Schwarze Schrift auf farblosem (transparentem) Band TZ-FX251 Schwarze Schrift auf weissem Band TZ-FX651 Schwarze Schrift auf gelbem Band...
- Seite 90 ANHANG Druckkopf-Reinigungskassette Mit dieser Kassette können Sie den Druckkopf des P-touch einfach und bequem reinigen. Artikelnummer Beschreibung 18 mm TZ-CL4 Druckkopf-Reinigungskassette (für ca. 100 Reinigungsvorgänge) Netzadapter Artikelnummer Beschreibung AD-24ES Zubehör...
-
Seite 91: Stichwortverzeichnis
DEUTSCH STICHWORTVERZEICHNIS Einheit einstellen .......21 Energieversorgung ......13 Abschneiden, automatisch ....23 Etikett drucken ......58 Abschneiden, manuell ...... 64 Etikett öffnen ........67 Akzentbuchstaben .....29 Etikett speichern .......66 Attribute ..........31 Etiketten befestigen ......65 Ausrichtung ........31 Etiketteneinstellungen .......36 Ausstreichen ........31 Etikettenformat ........36 Autoformat-Layouts ...... - Seite 92 Netzadapter ........14 Tab einfügen ........25 Neue Zeile beginnen ......24 Tastatur ..........10 Neuen Block beginnen ......24 Tasten und ihre Funktionen ....11 Technische Daten ......79 Text Problembehebung ......72 eingeben und bearbeiten ..24 P-touch ein-/ausschalten ....17 Zeilen ........24 Text einfügen ........25 Text eingeben ........24 Rand ..........63 Text einrücken ........25 Reinigung ..........70...
