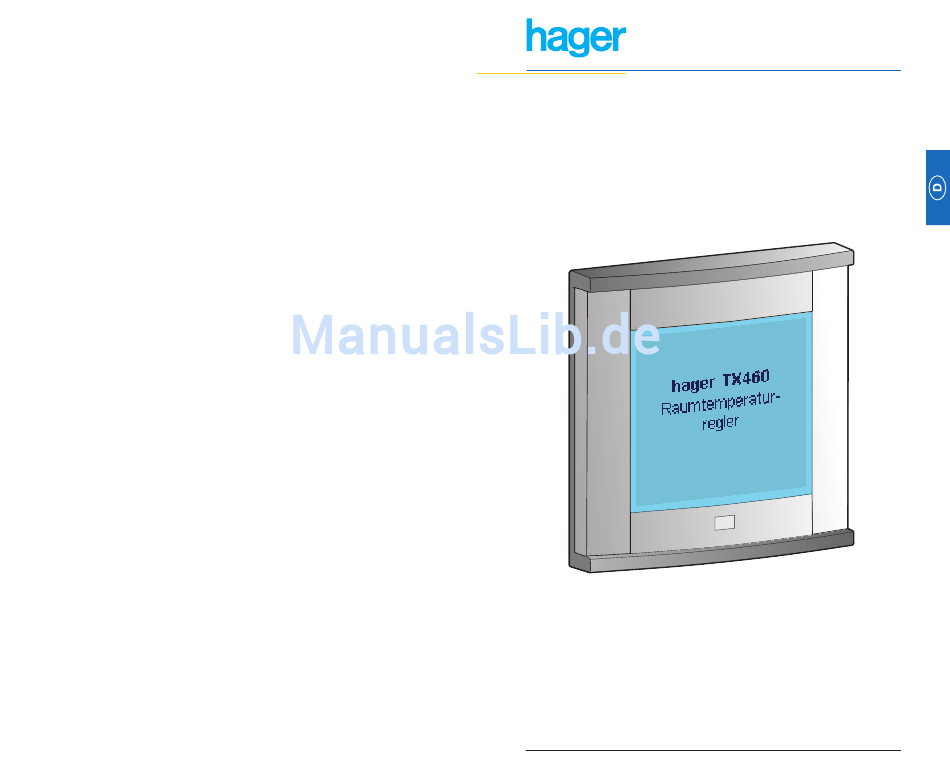

Inhalt Beschreibung 1. Beschreibung Der Raumtemperaturregler ist ein Unterputzgerät für das ......39 Tebis-System. 2. Installation ......40 2.1 Anschluß...
• Die Verbindung zwischen Thermostat und Ausgangssteuergerät ist im Modus + Info des TX100 her- zustellen. ➜ ETS: TX460-Anwendungssoftware. • Zunächst die EIB-Konfiguration mit Hilfe des Konfigurationsgerätes TX100 bzw. mittels ETS- Software vornehmen. • Erst danach die Thermostat-Front konfigurieren. Installation...
Die Betriebsarten ■ Der Raumtemperaturregler verfügt über zwei Betriebsarten: Tasten-Modus Hiermit können Beleuchtung, die Rolläden oder eine Szene steuern. ■ Den Thermostatmodus . Hiermit wird die gewünschte Temperatur eingestellt. Tasten Mittleres Tasten-Belegung Displayfeld - Die Taste + dient zum Erhöhen der gewünschten Temperatur. Die Tastenfunktion ist im dazugehörigen Tasten-Belegungsfeld angezeigt.
Beschreibung des Thermostatmodus 4.1 Die unterschiedlichen Temperatursollwerte 4.2 Das mittlere Displayfeld Ihr Raumtemperaturregler arbeitet mit 5 Temperatursollwerten Das Display des Raumtemperaturreglers zeigt folgende Informationen an: Richtwerte - Heizen - Kühlen ■ Komforttemperatur 20°C Diese Temperatur ist zu wählen, wenn Sie 22°C sich im Haus aufhalten.
Beschreibung des 4 Tasten-Modus Der Raumtemperaturregler besitzt vier voll konfigurierbare 4.3 Die Tasten berührungssensitiven Tasten. Die Funktion der jeweiligen Taste ist im dazugehörigen Tasten- Belegungsfeld angezeigt. Um eine Funktion zu aktivieren, ist die entsprechende Taste zu betätigen. ■ Die Taste MODE dient zur manuellen Auswahl eines der nachstehenden Temperatursollwerte: - Anwesenheit (Komforttemperatur) - Standby-Betrieb...
Der Wecker Betriebsarten Einstellungen und Konfiguration Der Raumtemperaturregler ist mit einem Wecker versehen. Diese beiden Betriebsarten dienen zur Einstellung der Raumtemperaturregler-Parameter. Die Aktivierung/ Deaktivierung des Weckers erfolgt über das ■ Menü Einstellungen. Betriebsart Einstellungen Zum Abschalten des Wecktons genügt ein Druck auf eine Diese Betriebsart gibt Zugriff auf folgende Parameter: beliebige Taste.
Betriebsart Einstellungen Zugriff auf die Betriebsart Einstellungen: 8.1 Zeit • Zwei der vier Tasten gleichzeitig 3 Sekunden lang drücken. • Uhrzeit mit Hilfe der Tasten • Tasten erst loslassen, wenn der Raumtemperaturregler einstellen. einen Beep von sich gibt. • Mit Taste bestätigen.
■ Weck-Szene 8.2 Wecker • Die Weck-Szene dient dazu, der Wecker Ein-/Ausschalten und Weck-Szene bearbeiten. Weckuhrzeit eine Reihe Handlungen zuzuweisen (Herauffahren ■ der Rolläden, Helligkeitswert usw.). Wecker Ein Dieses Untermenü dient • Mit Hilfe der Tasten Aktivieren/Deaktivieren der Weck- Aus auswählen. Szene sowie zum Speichern der •...
➜ Weck-Szene Speichern 8.4 Heizung/Kühlung • Die unterschiedlichen Ausgänge Dieses Menü dient zur Auswahl der Betriebsarten Heizung (Beleuchtung, Rolläden usw.) auf die und Kühlung. zu speichernden Werte einstellen. • Heizung oder Kühlung mit Hilfe der • Mit Hilfe der Tasten Tasten oder auswahlen.
8.6 Anwesenheit Dauer 8.7 Szenen Mit diesem Menü können Sie die aktuelle Betriebsart für Dieses Menü dient zum Einstellen/Ändern des mit den für die Anlage definierten Szenen verbundenen Temperatursollwertes. eine bestimmte Dauer außer Kraft setzen. • Nummer der zu ändernden Szene mit Hilfe der Tasten auswählen.
8.9 Taste Wert 8.11 Display-Beleuchtung Dieses Menü wird nur angezeigt, wenn eine oder mehrere Bei jeder Betätigung schaltet sich die Display-Beleuchtung des Tasten des Raumtemperaturreglers zur Ausgabe von Raumtemperaturreglers für eine gewisse Zeit ein. Sie können Werten (Prozentsatz, Helligkeitswert o.ä.) konfiguriert worden die Dauer der Display-Beleuchtung anhand dieses Menüs sind.
Betriebsart Konfiguration Zugriff auf die Betriebsart Konfiguration: 8.12 Tasten Beep • Zwei der vier Tasten gleichzeitig 6 Sekunden lang drücken. Es läßt sich ein akustisches Signal (Beep) bei Tastenbetätigung Nach 3 Sekunden wird die Maske Einstellungen einstellen (ausgenommen in den Betriebsarten Einstellungen eingeblendet.
■ Piktogramm eingeben 9.1 Tasten Belegung • Piktogramm mit Hilfe der Tasten Anhand dieses Menüs lassen sich auswählen. unterschiedlichen Tasten in der Betriebsart 4 Tasten-Modus • Piktogramm mit Hilfe der Tasten verbundenen Funktionen beschriften. Hierfür ist jeder Taste ein bestätigen. Piktogramm zuzuweisen.
■ Fühler kalibrieren 9.2 Installations-Parameter Dieses Untermenü dient Korrektur Anhand dieses Menüs läßt sich die Raumtemperaturreglers gemessenen Raumtemperatur durch Raumtemperaturregler (Stellbereich +/- 2°C). gesteuerte Anlage genau beschreiben, • Die durch den Raumtemperaturregler um die Regelungs-Parameter näher zu gemessene Raumtemperatur mit definieren.
Verwendung +/- X°C: der Bediener darf seinen Sollwert nur 9.3 Szene innerhalb eines der folgenden Bereiche verändern: +/- 1°C, Dieses Menü dient Freigeben/Sperren +/- 2°C oder +/- 3°C. Speicherung eines Thermostat-Zustandes. Dieser Wert • Bestätigung der Eingabe und Rückkehr zur Maske kann durch die abgespeicherte Szene aufgerufen werden.
■ Zugriff Betriebsarten 9.5 Sprache Dieses Menü dient zur Einstellung des Zugriffs auf die • Mit Hilfe der Tasten Betriebsarten Thermostat und 4 Tasten-Modus. gewünschte Sprache auswählen. • Bestätigung der Eingabe mit Hilfe der Taste und Rückkehr zur Maske Konfiguration. •...
≈ 430 mW (mit Displaybeleuchtung) Prüfen: Verlustleistung max. - ob die eingesetzte BCU der BCU ≈ 80,5 x 80,5 x 15,4 mm (ohne BCU) Abmessungen TX460 des Raumtemperaturreglers entspricht. Anschlüsse Bus-Anschlussklemme festverdrahtet, 0,6 bis 0,9 mm - ob die richtige Anwendungssoftware für...
