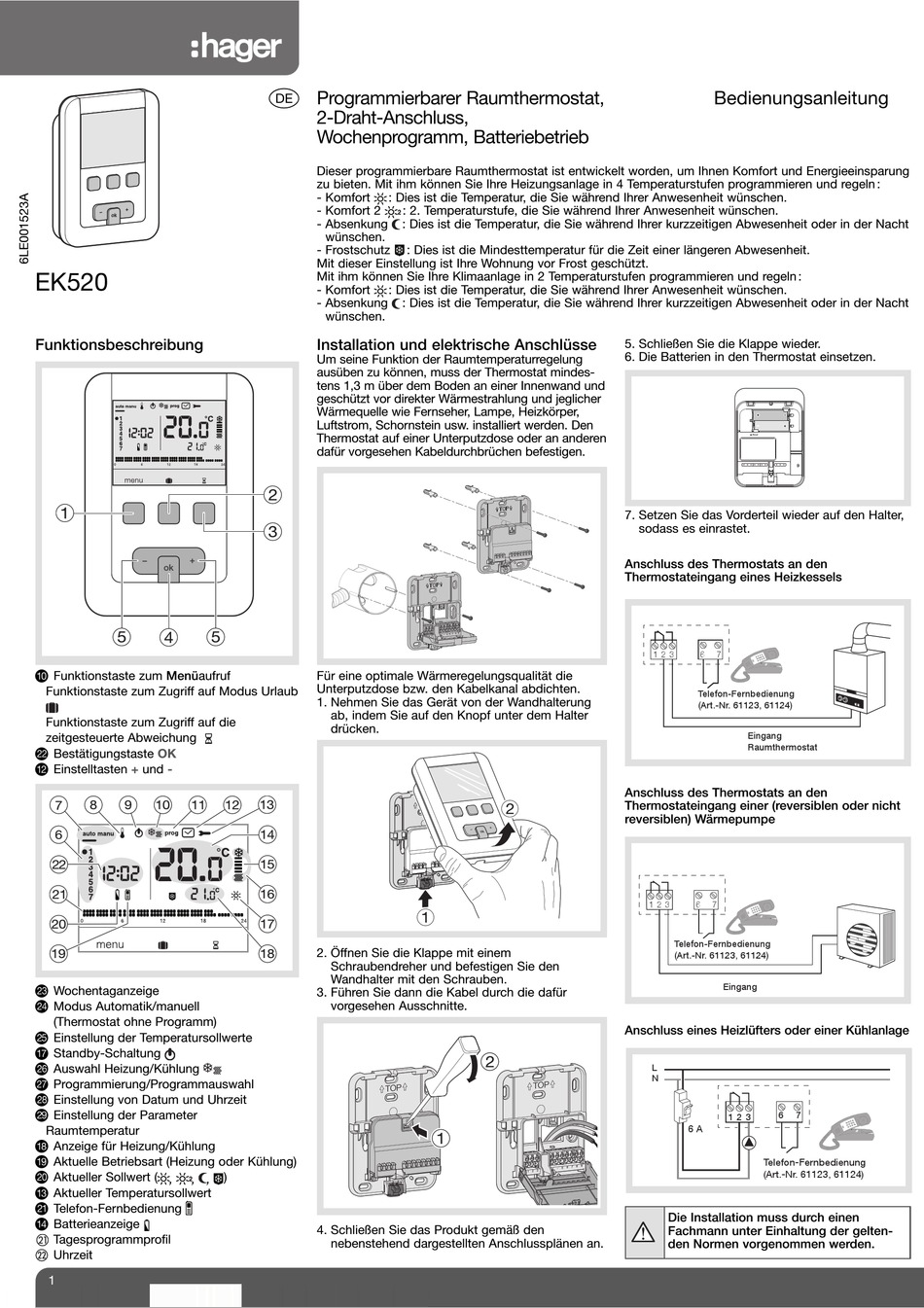

hager EK520 Bedienungsanleitung

+
–
ok
EK520
Funktionsbeschreibung
– +
ok
Funktionstaste zum Menüaufruf
a
Funktionstaste zum Zugriff auf Modus Urlaub
Funktionstaste zum Zugriff auf die
zeitgesteuerte Abweichung
Bestätigungstaste OK
d
+ -
Einstelltasten und
e
Wochentaganzeige
f
Modus Automatik/manuell
g
(Thermostat ohne Programm)
Einstellung der Temperatursollwerte
h
Standby-Schaltung
i
Auswahl Heizung/Kühlung
j
Programmierung/Programmauswahl
k
Einstellung von Datum und Uhrzeit
l
Einstellung der Parameter
m
Raumtemperatur
Anzeige für Heizung/Kühlung
o
Aktuelle Betriebsart (Heizung oder Kühlung)
p
Aktueller Sollwert ( ,
q , ,
Aktueller Temperatursollwert
r
Telefon-Fernbedienung
s
Batterieanzeige
t
Tagesprogrammprofil
Uhrzeit
1
Programmierbarer Raumthermostat,
2-Draht-Anschluss,
Wochenprogramm, Batteriebetrieb
Dieser programmierbare Raumthermostat ist entwickelt worden, um Ihnen Komfort und Energieeinsparung
zu bieten. Mit ihm können Sie Ihre Heizungsanlage in 4 Temperaturstufen programmieren und regeln :
- Komfort : Dies ist die Temperatur, die Sie während Ihrer Anwesenheit wünschen.
- Komfort 2
- Absenkung
wünschen.
- Frostschutz
Mit dieser Einstellung ist Ihre Wohnung vor Frost geschützt.
Mit ihm können Sie Ihre Klimaanlage in 2 Temperaturstufen programmieren und regeln :
- Komfort : Dies ist die Temperatur, die Sie während Ihrer Anwesenheit wünschen.
- Absenkung
wünschen.
Installation und elektrische Anschlüsse
Um seine Funktion der Raumtemperaturregelung
ausüben zu können, muss der Thermostat mindes-
tens 1,3 m über dem Boden an einer Innenwand und
geschützt vor direkter Wärmestrahlung und jeglicher
Wärmequelle wie Fernseher, Lampe, Heizkörper,
Luftstrom, Schornstein usw. installiert werden. Den
Thermostat auf einer Unterputzdose oder an anderen
dafür vorgesehen Kabeldurchbrüchen befestigen.
Für eine optimale Wärmeregelungsqualität die
Unterputzdose bzw. den Kabelkanal abdichten.
1. Nehmen Sie das Gerät von der Wandhalterung
ab, indem Sie auf den Knopf unter dem Halter
drücken.
2. Öffnen Sie die Klappe mit einem
Schraubendreher und befestigen Sie den
Wandhalter mit den Schrauben.
3. Führen Sie dann die Kabel durch die dafür
vorgesehen Ausschnitte.
)
4. Schließen Sie das Produkt gemäß den
nebenstehend dargestellten Anschlussplänen an.
: 2. Temperaturstufe, die Sie während Ihrer Anwesenheit wünschen.
: Dies ist die Temperatur, die Sie während Ihrer kurzzeitigen Abwesenheit oder in der Nacht
: Dies ist die Mindesttemperatur für die Zeit einer längeren Abwesenheit.
: Dies ist die Temperatur, die Sie während Ihrer kurzzeitigen Abwesenheit oder in der Nacht
Bedienungsanleitung
5. Schließen Sie die Klappe wieder.
6. Die Batterien in den Thermostat einsetzen.
Reset
7. Setzen Sie das Vorderteil wieder auf den Halter,
sodass es einrastet.
Anschluss des Thermostats an den
Thermostateingang eines Heizkessels
1 2 3 1 2 3 6 6 2 2 7 7
Telefon-Fernbedienung
(Art.-Nr. 61123, 61124)
Eingang
Raumthermostat
Anschluss des Thermostats an den
Thermostateingang einer (reversiblen oder nicht
reversiblen) Wärmepumpe
1 2 3 6 2 7
Telefon-Fernbedienung
(Art.-Nr. 61123, 61124)
Eingang
Anschluss eines Heizlüfters oder einer Kühlanlage
L
N
6 2 7
1 2 3
6 A
Telefon-Fernbedienung
(Art.-Nr. 61123, 61124)
Die Installation muss durch einen
Fachmann unter Einhaltung der gelten-
den Normen vorgenommen werden.
