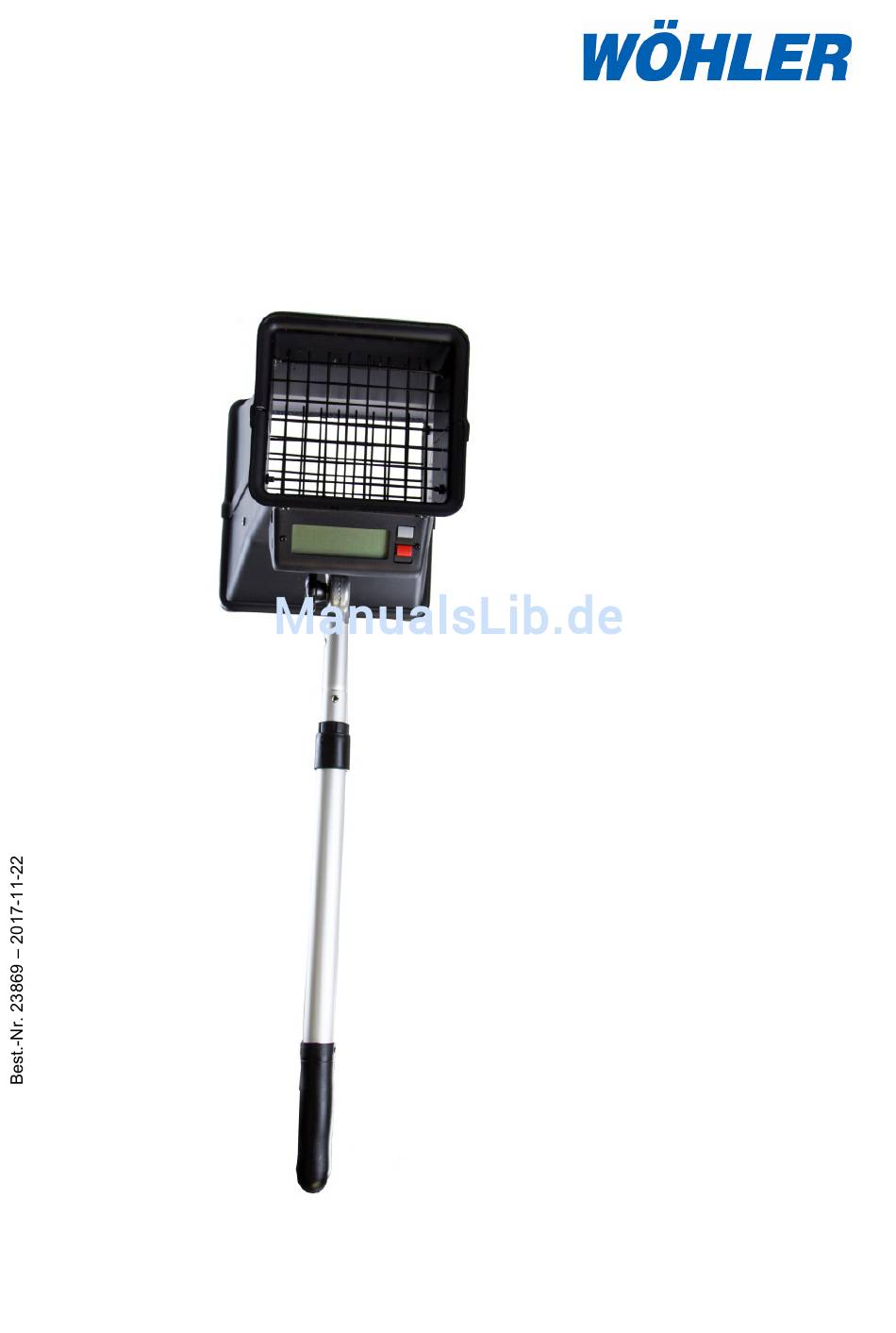

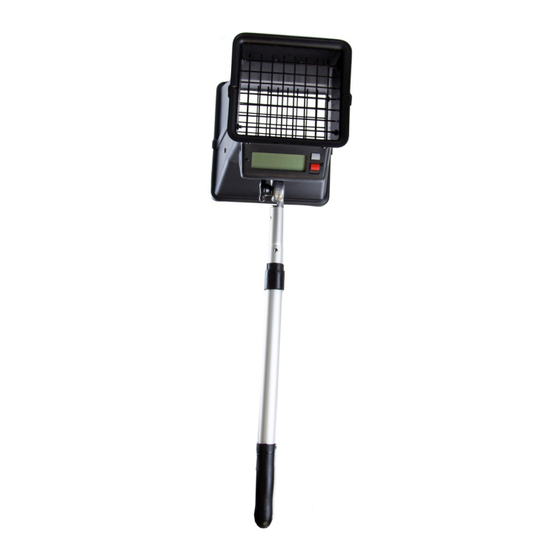

- Seite 1 Bedienungsanleitung Volumenstrom-Messgerät SWF 236 Technik nach Maß...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Allgemeines ........... 3 Informationen zur Bedienungsanleitung ..3 Hinweise in der Bedienungsanleitung ... 3 Bestimmungsgemäße Verwendung ....3 Grundausstattung .......... 3 Transport ............3 Entsorgung ............ 4 Anschrift ............5 Spezifikationen ........6 Aufbau und Funktion ......8 Geräteaufbau .......... -
Seite 3: Allgemeines
Inhalt Allgemeines Informationen zur Be- Diese Bedienungsanleitung ermöglicht Ihnen die sichere Bedienung des SWF 236 Volumenstrom- dienungsanleitung messgerät. Bewahren Sie diese Bedienungsanlei- tung dauerhaft auf. Das SWF 236 Volumenstrommessgerät darf grundsätzlich nur von fachkundigem Personal für den bestimmungsgemäßen Gebrauch eingesetzt werden. -
Seite 4: Entsorgung
Allgemeines Entsorgung Elektronische Geräte dürfen nicht im Hausmüll entsorgt werden, sondern müssen gemäß den geltenden Umweltvorschriften entsorgt werden. Schadhafte Akkus gelten als Sondermüll und müssen zur Entsorgung in den vorgesehenen Sammelstellen abgegeben werden. -
Seite 5: Anschrift
Allgemeines Anschrift Wöhler Technik GmbH Wöhler-Platz 1 33181 Bad Wünnenberg Tel.: +49 2953 73-100 Fax: +49 2953 73-96100 E-Mail: info@woehler.de... -
Seite 6: Spezifikationen
Spezifikationen Spezifikationen Messbereich Volumenstrom 1 - 65 l/s, 3,6 - 236 m³/h Temperatur 0 – 50 °C 32 … 122 °F Absolutdruck 600 …1200 hPa, Genauigkeit Volumenstrom ± 3,5 % vom Messwert bei 20 – 25 °C (im spez. Messbe- reich);... - Seite 7 Spezifikationen Geräte- Abmessungen Teleskopstange, 45 – 80 cm Länge Messöffnung 19 x 20 cm (Trichter innen) Höhe 33 cm Gewicht mit 1,5 kg Teleskopstange Stromversorgung Akku Lithium - Ionen Ladegerät 12 V Arbeitszeit 2 Std. bei Hintergrund- beleuchtung und 65 l/s 9 Std.
-
Seite 8: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Geräteaufbau Abb. 1: Geräteteile SWF 236 Legende Hitzdraht (hinter Gitter) Messtrichter Display grauer Kippschalter roter Kippschalter Sternschraube zum Verstellen der Teleskopstange Anschluss Teleskopstange... -
Seite 9: Tastenfunktionen
Beide Kippschalter gleichzeitig Kurz drücken Aktivieren der Hintergrund- beleuchtung Funktionsweise Der Luftvolumenstrom-Messtrichter des SWF 236 verfügt über ein den gesamten Querschnitt bede- ckendes Hitzdraht-Sensorelement. Ein durch den Querschnitt tretender Luftstrom kühlt den vorge- heizten Hitzdraht und bewirkt eine Änderung des Stromflusses durch den temperaturabhängigen... -
Seite 10: Vorbereitung Zur Bedienung
Vorbereitung zur Bedienung Vorbereitung zur Bedienung Ladezustand und Aufladen des Akkus 4.1.1 Ladezustand Das Messgerät verfügt über einen aufladbaren Lithium Ionen Akku. Nach dem Einschalten wird im Display kurz die Firmwareversion und anschließend ca. 2 Sekunden lang die Batteriespannung angezeigt. Volt -Anzeige Bedeutung 4,2 V... -
Seite 11: Teleskopstange
Vorbereitung zur Bedienung Teleskopstange 4.2.1 Winkeleinstellung Um die Teleskopstange in den gewünschten • Winkel zum Trichter zu bringen, lösen Sie die Sternschraube, stellen Sie die Stange in die gewünschte Position und schrauben Sie die Sternschraube wieder fest. Abb. 4: Sternschraube zum Einstellen des Winkels der Teleskopstange 4.2.2 Längeneinstellung... -
Seite 12: Bedienung
Bedienung Bedienung Einschalten und Aus- Zum Einschalten drücken Sie kurz die rote • Taste. schalten Im Display erscheint jeweils ca. 2 Sekunden lang die Firmwareversion anschließend die Akkuspan- nung. Im Anschluss erscheint das Messergebnis in der gewählten Einheit Zum Ausschalten halten Sie die rote Taste 3 •... -
Seite 13: Messen
• schalter ein (kurz drücken). Nach ca. 4 Sekunden ist das Gerät für die Mes- sung bereit. Das SWF 236 misst den Luftstrom bzw. die Tem- peratur in der gewählten Einheit. Drücken Sie kurz den grauen Kippschalter, • um den Messwert anzuhalten. -
Seite 14: Druckverlust
Ventil betragen, so kann eine Anpassung des gemessenen Wertes gemäß dem im Folgenden aufgeführten Diagramm vorgenommen werden. Abb. 6: Druckverlust über das SWF 236 Diagramm A= Druckverlust über die Haube in % des Druckverlustes über den Luftdurchlass B= Korrekturfaktor (Multiplizieren Sie den abgelesenen Wert mit B) -
Seite 15: Garantie Und Service
Garantie und Service Garantie und Service Garantie Jedes SWF 236 wird im Werk in allen Funktionen geprüft und verlässt unser Werk erst nach einer ausführlichen Qualitätskontrolle. Die Endkontrolle wird in einem Prüfbericht detailliert festgehalten und zusammen mit einem Kalibrierbericht jedem Messgerät beigelegt. -
Seite 16: Zubehör Und Ergänzende Produkte
Messtrichter Messtrichter für Abluftöffnungen, 300 x 300 mm, Höhe 100 mm Best.-Nr. 4449 Messtrichter für Zu-/Abluftöffnung, 330 x 330 mm, Höhe 560 mm Best.-Nr. 56391 Ladegerät Netzteil SWF 236 Best.-Nr. 4671 Ergänzendes Produkt FLOW Wöhle DC 410 Druck- und Strömungsmessgerät... - Seite 17 Gneisenaustr.12 80992 München Tel.: +49 89 1589223-0 Fax: +49 89 1589223-99 sued@woehler.de International Tschechien Wohler USA Inc. Wöhler Bohemia s.r.o. 5 Hutchinson Drive Za Naspern 1993 Danvers, MA 01923 393 01 Pelhrimov Tel.: +1 978 750 9876 Tel.: +420 565 323 076 Fax.: +1 978 750 9799...
