ausgestreckt verlegt werden. Am TAC 1500 können
jeweils 7,6 m Luftschlauch am Luft-Eintritt und
Luft-Austritt angeschlossen werden.
• Verlegen Sie Zu- und Ableitungen wenn möglich mit
einem kleinen Gefälle. So vermeiden Sie, dass even-
tuell anfallendes Kondensat ins Gerät hineinläuft.
• Um einen Luftkurzschluss zu vermeiden, sollten
Lufteintritt und -austritt mindestens 1 m voneinan-
der entfernt platziert werden.

4.3 Bedienung

4

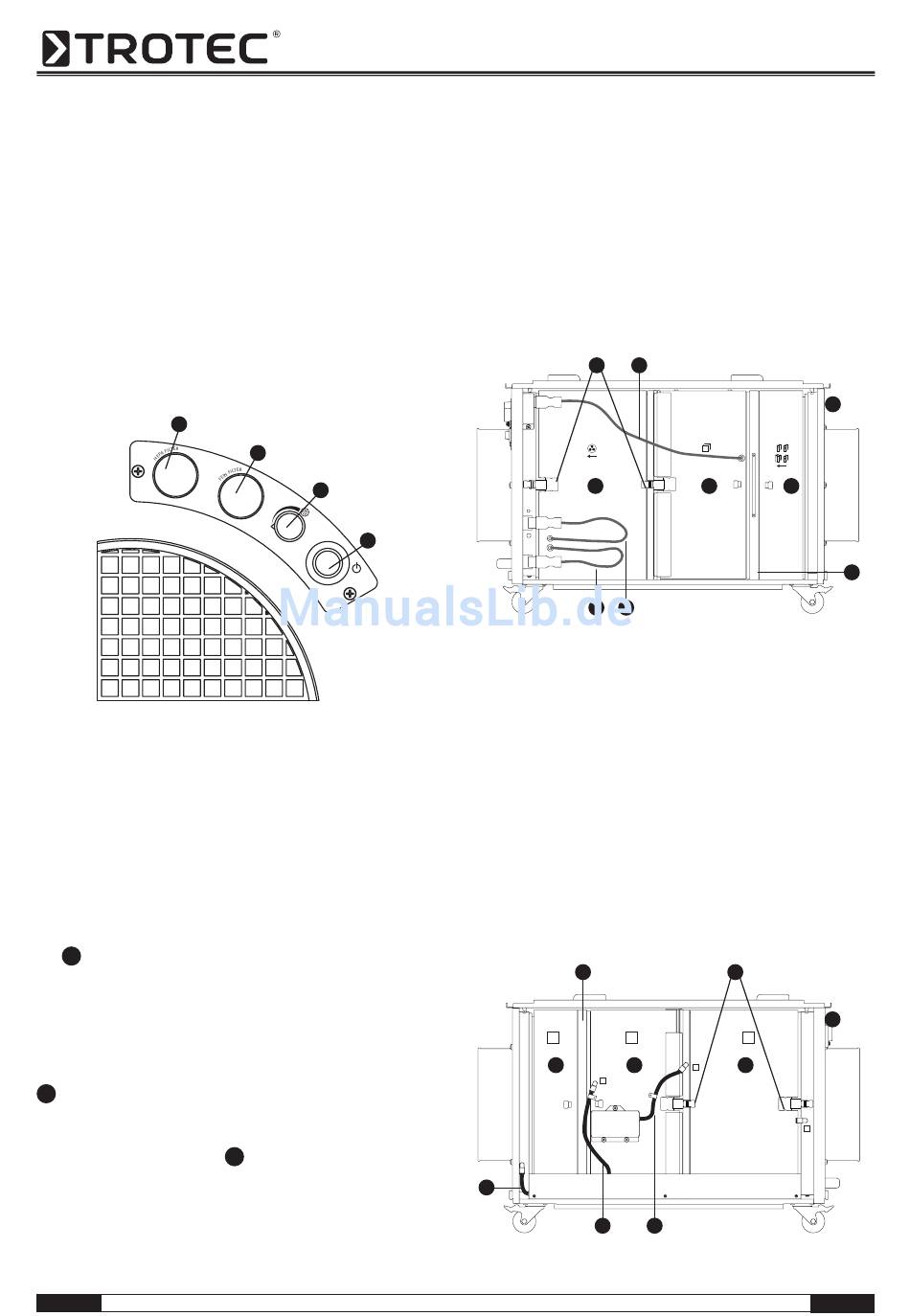

Abbildung 5: Bedienfeld
1. Netzschalter
2. Drehzahlsteller Ventilator
3. Filteranzeige Vorfilter (Grobstaubfilter G4 &
Feinstaubfilter F7)
4. Filteranzeige Schwebstofffilter (HEPA H13)

Einschalten

Schalten sie das Gerät ein, indem sie den Netzschal-
ter betätigen. Die integrierte Kontrollleuchte leuch-
1
tet auf. Stellen Sie sicher, dass Luftein- und Luftaus-
lass nicht bedeckt sind.

Ausschalten

Schalten sie das Gerät aus, indem sie den Netzschalter
betätigen. Die integrierte Kontrollleuchte erlischt.
1
Luftmengeneinstellung
Mit dem Drehzahlsteller
die Drehzahl des Ventilators und damit den Luftdurch-
satz des TACs zu verstellen. Um die Luftmenge zu er-
höhen, ist der Knopf nach rechts zu drehen und um
die Luftmenge zu erniedrigen nach links.
A - 3
3
2
1
haben sie die Möglichkeit
2
Bedienungsanleitung – Luftreiniger
Mit der Filteranordnung G4, F7 und H13 zur Erfüllung
der Forderungen der Staubklasse H erreicht der TAC
1500 mit angeschlossenen Abluftschlauch (7,6 m,
verlegt mit 2 90° Bögen) einen Luftdurchsatz von 600
m³/h (TAC 3000 = 1150 m³/h). Warnt das Gerät, dass
der Vorfilter und/oder der Hepafilter verbraucht ist,
ist noch immer ein Luftdurchsatz von 500 m³/h (TAC
3000 = 1000 m³/h ) gewährleistet. Wechseln Sie die
Filter in diesem Fall alsbald aus.
6 9
Ventilator
4
7 8
Abbildung 6: Seitenansicht 1 des TAC ohne
Seitenwand
1. Gehäuse
2. Filterbox Vorfilter
3. Spannrahmen
4. Ventilatorgehäuse
5. Filterbox Hepa
6. Federspannelement
7. Elektroanschlussstecker Ventilator
8. Elektroanschlussstecker Ventilatorsteuerung
9. Elektroanschlussstecker Filterbox Hepa
3
1 2
2 5
A
1-2-3  a + A
7 b + B
1-3-2  a + B
b + C
8
Abbildung 7.1: Seitenansicht 2 des TAC 3000
ohne Seitenwand
Filterbox 2 Filterbox 1
H +
+
5 2
6
3
4
B
C
9
1
3
1
DE
