indexa System 6000 Kurzanleitung Seite 3

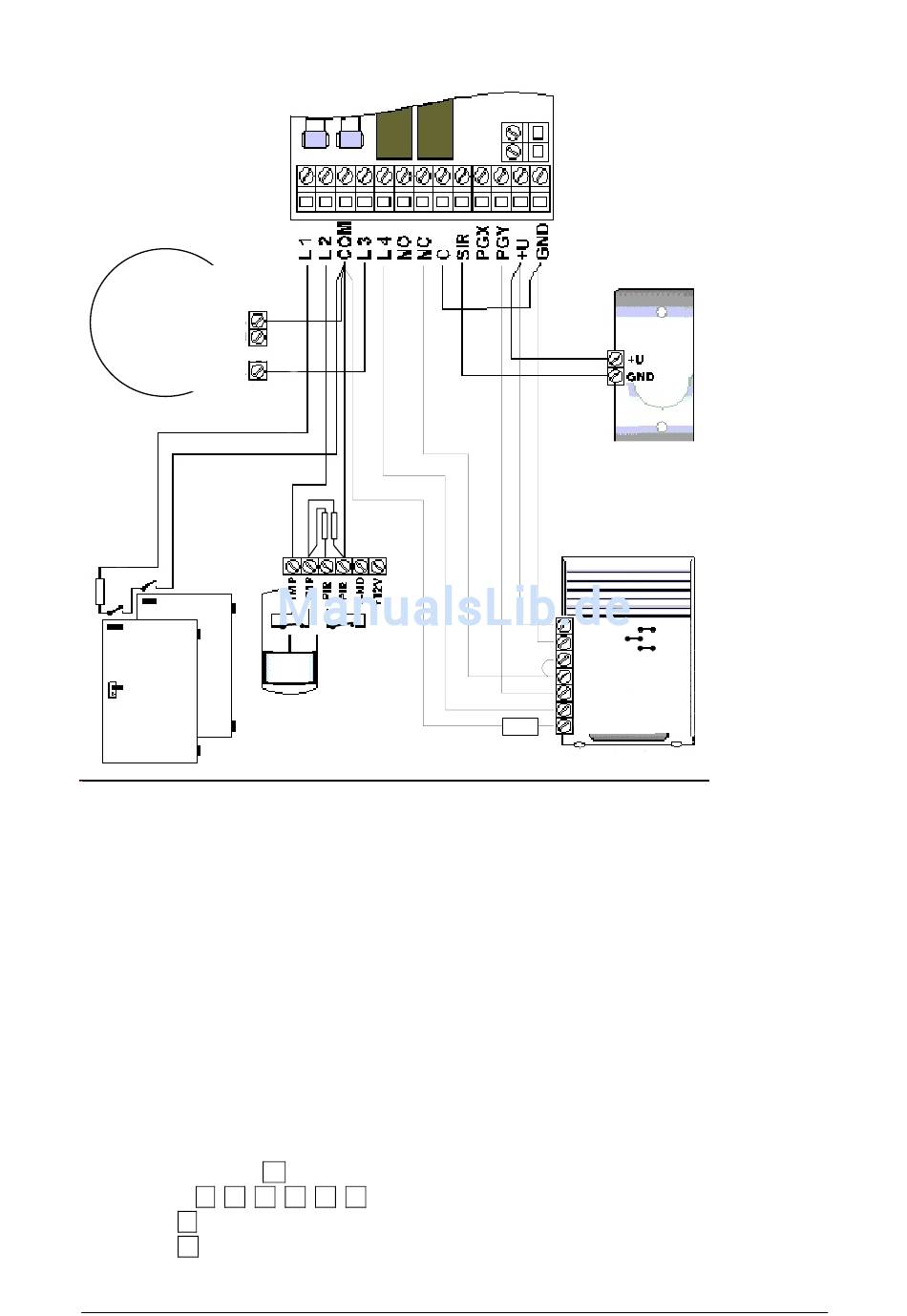

2.3 Verdrahtete Komponenten anschließen (siehe Beispiel, Abb. 3).
Rauchmelder
Rauchmelder
RA 212H
SD-280
ALARM
TMP
+ 12 V
Öffnerk reis
Öffnungskreis
Kreis mi t
Endwide rstand
2k2
M agnetkonta kt
M K 01
2.4 Notstromakku polrichtig anschließen.
2.5 Deckel wieder schließen.
Schritt 3 Einstellen der drahtgebundenen Zonen (siehe Handbuch 2: 16.1)
3.1 Stromversorgung einschalten.
3.2 Programmiermodus einstellen.
- wird durch „P" am Display angezeigt
- nach Anschluss der Stromversorgung befindet sich die Zentrale automatisch in
diesem Modus
- wenn „P" nicht angezeigt wird:
erstmals N drücken um die Angabe zu löschen
-
F 0
-
F = Funktionstaste
0 = Programmiermodus
6060 = werkseingestellter Servicecode
2x 2k2
Kreis mit
Doppel-
Endwiderstand
Bewegungsmelder
BM 04
6 0 6 0 eingeben
Sirene AS 05
Sirene AS 01
Außensirene
Außensirene
OS 360A
OS 360
+12V
GND
SIR
FLA
ARM
TMP
TMP
2k2
*
*
Im Lieferzustand
befindet sich der 2k2
Widerstand zwischen COM
und L4 der Zentrale.
OFF
ON
OFF
PgY = Scharfschaltung
(Werkseinstellung)
