indexa System 6000 Kurzanleitung Seite 2

Schritt 1 Prüfen Sie, welche Zentrale und Komponenten Sie haben.
1.1 Zentrale:
Module:
1.2 Drahtgebundene Melder:
1.3 Bedienelemente: drahtgebundene Tastatur 6000 TD
1.4 Ausgangskomponenten:
Schritt 2 Verdrahten Sie die Komponenten mit der Zentrale
2.1 Öffnen Sie das Gehäuse der Zentrale und schließen Sie die Tastatur 6000 TD an.
2.2 Stromkabel anschließen (s. Abb. 2). Achten Sie auf den Hinweis in Handbuch 2.
Noch keine Stromversorgung anstecken.
6000 C – mit verdrahteten Eingängen
6000 XW – Festnetz-Kommunikationsmodul
6000 GSM – GSM-Kommunikationsmodul
Bewegungsmelder BM 04
Glasbruchmelder GM 04
Magnetkontakte MK 01
Schlüsselschalter FS 04
Außensirene OS 360A
Innensirene AS 05
1
2
3
4
20V
AC

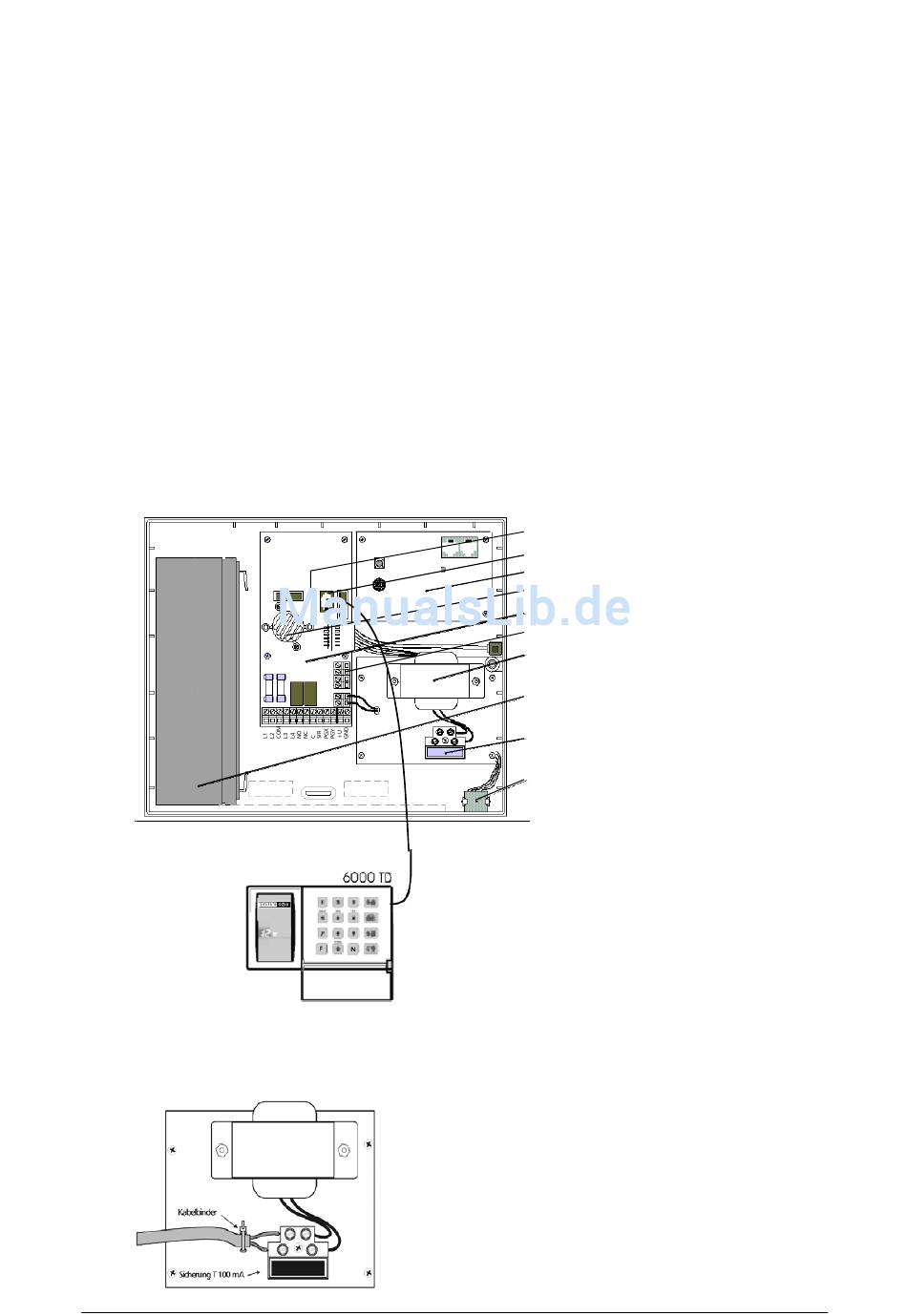

Abb. 2
RESET Pins
BUS Anschluss
Wählgerätmodul
Lautsprecher für
Wählgerätmodul
Hauptplatine
BUS Klemmen
1, 2, 3, 4
Netzgerät
Notstromakku
Sicherung
BUS Anschluss
Abb. 1
Seite 2
