Durchflussmesser | FC 04

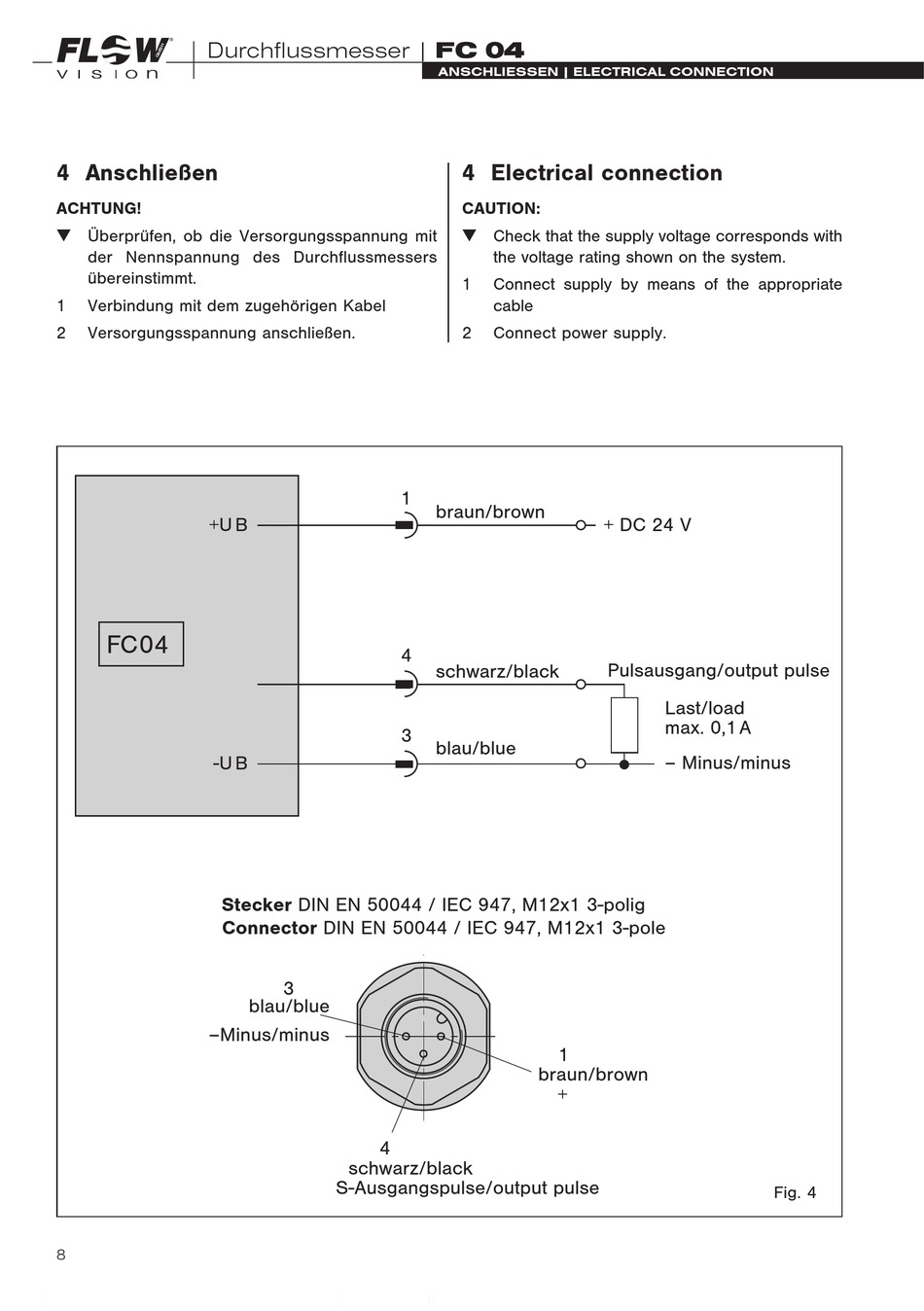

4 Anschließen
ACHTUNG!
t Überprüfen, ob die Versorgungsspannung mit
der Nennspannung des Durchflussmessers
übereinstimmt.
1
Verbindung mit dem zugehörigen Kabel
2
Versorgungsspannung anschließen.
+U B
FC04
-U B
Stecker DIN EN 50044 / IEC 947, M12x1 3-polig
Connector DIN EN 50044 / IEC 947, M12x1 3-pole
–Minus/minus
8
1
4
3
3
blau/blue
4
schwarz/black
S-Ausgangspulse/output pulse
ANSCHLIESSEN | ELECTRICAL CONNECTION
4 Electrical connection
CAUTION:
t Check that the supply voltage corresponds with
the voltage rating shown on the system.
1
Connect supply by means of the appropriate
cable
2
Connect power supply.
braun/brown
+ DC 24 V
Pulsausgang/output pulse
schwarz/black
blau/blue
1
braun/brown
+
Last/load
max. 0,1 A
– Minus/minus
Fig. 4
