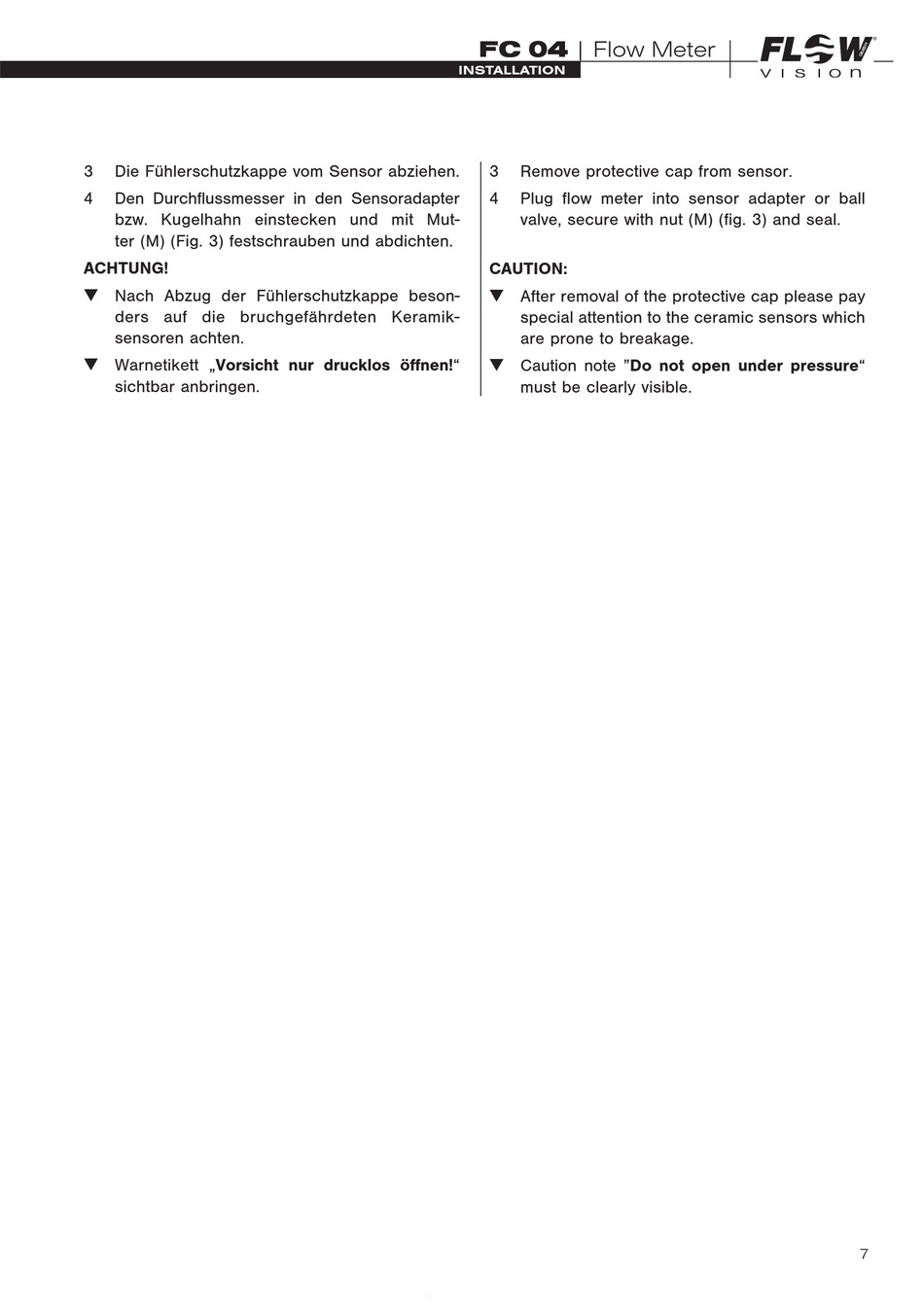

Flow FC04 Montageanleitung Seite 7

Durchflussmesser
Inhaltsverzeichnis

Werbung

3
Die Fühlerschutzkappe vom Sensor abziehen.
4
Den Durchflussmesser in den Sensoradapter
bzw. Kugelhahn einstecken und mit Mut-
ter (M) (Fig. 3) festschrauben und abdichten.
ACHTUNG!
t Nach Abzug der Fühlerschutzkappe beson-
ders auf die bruchgefährdeten Keramik-
sensoren achten.
t Warnetikett „Vorsicht nur drucklos öffnen!"
sichtbar anbringen.
FC 04 | Flow Meter
INSTALLATION
3
Remove protective cap from sensor.
4
Plug flow meter into sensor adapter or ball
valve, secure with nut (M) (fig. 3) and seal.
CAUTION:
t After removal of the protective cap please pay
special attention to the ceramic sensors which
are prone to breakage.
t Caution note "Do not open under pressure"
must be clearly visible.
7
