1 Beschreibung
Kalorimetrischer Miniatur Durchflussmesser für
Druckluft, Sauerstoff, Stickstoff und Biogas.
Beim Einsatz im Druckluftnetz muss der FC04
hinter dem Kältetrockner eingebaut werden, um
eine Betauung der Fühler zu verhindern. Eine
Beschädigung der Keramikfühler durch Partikel
im Rohrleitungsnetz muss durch geeignete
Filtermaßnahmen ausgeschlossen werden.
Wesentliche Merkmale:
• Druckfeste Ausführung, pN = 16 bar
• Einfacher, definierter Einbau in Sensoradapter
TP-.. oder Kugelhahn BV-..
• Elektrischer Anschluss: 3-poliger
Einbausteckverbinder M12 nach IEC 947
• Werksabgleich des Arbeitsbereiches
• Mengengewichtiger Impuls
Ø 18
BESCHREIBUNG | DESCRIPTION
Ø 38
Arretierungsnut/
retension slot
all dimensions in mm
Flow Meter | FC 04
1 Description
The miniature Flow Meter FC04 is designed to operate
with compressed air, oxygen, nitrogen and biogas.
Sensor head integral with electronic circuitry.
When used in a compressed-air system, the FC04
has to be installed behind the air dryer to prevent
moisture condensation of the sensors. Damage of the
ceramic sensors through particles in the pipe system
must be prevented by suitable filtering measures.
Features:
• pressure resistant to 16 bar / 235,2 PSI
• easy fitting by sensor adapters TP-... or ball valve
BV-...
• electrical connection by means of M12 connectors
following IEC 947
• measuring range factory pre-set to standard flow
• quantity scaled pulse
Überwurfmutter/cap nut
G3/4''
O-Ring 15,3mm x 2,2mm, in Anlehnung an DIN ISO 6149. Material: Viton
O-Ring, 15,3mm x 2,2mm following to DIN ISO 6149. Material: Viton

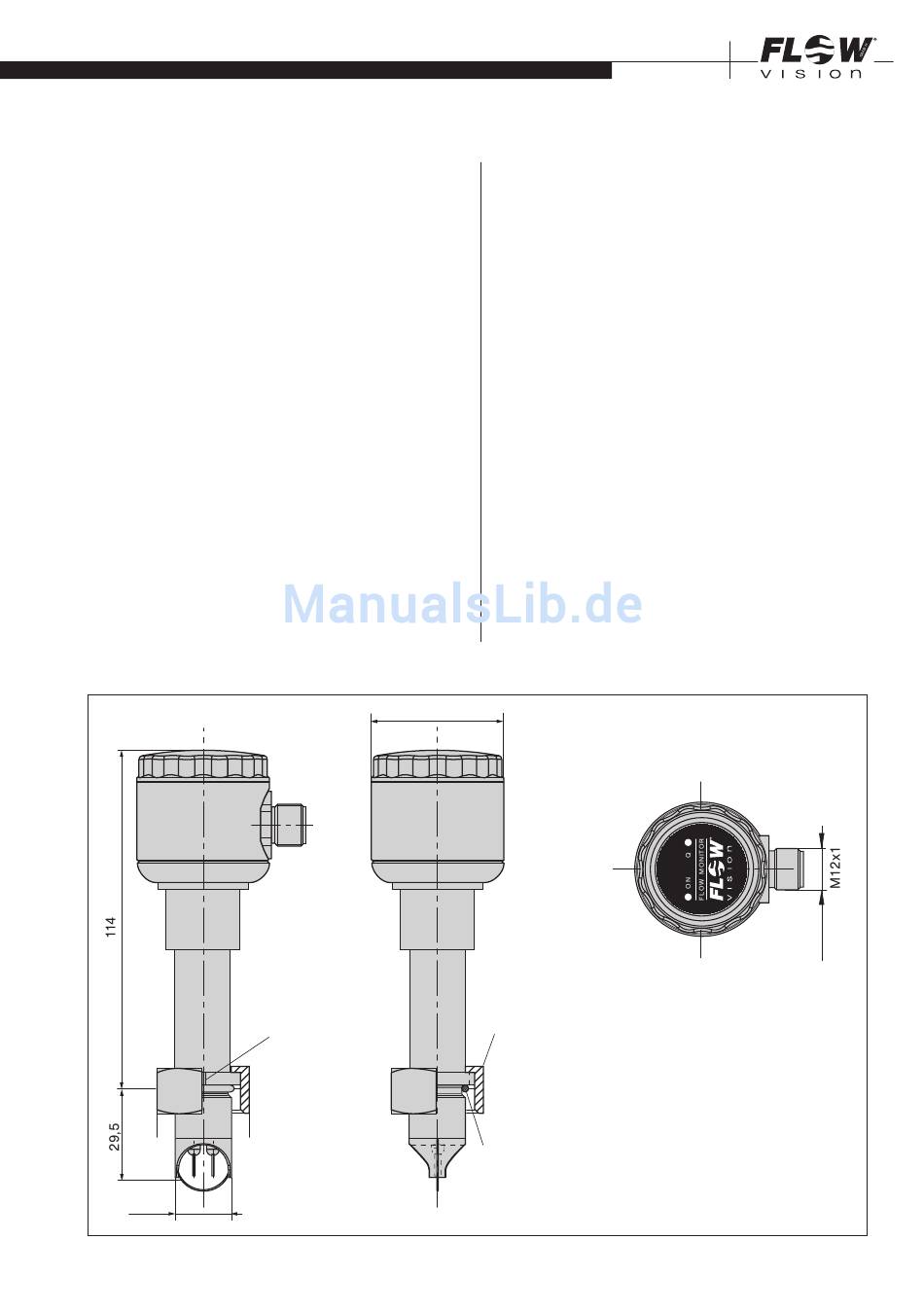

Fig. 1
